Sharp PN-V600A [22/61] N отображение экранного меню

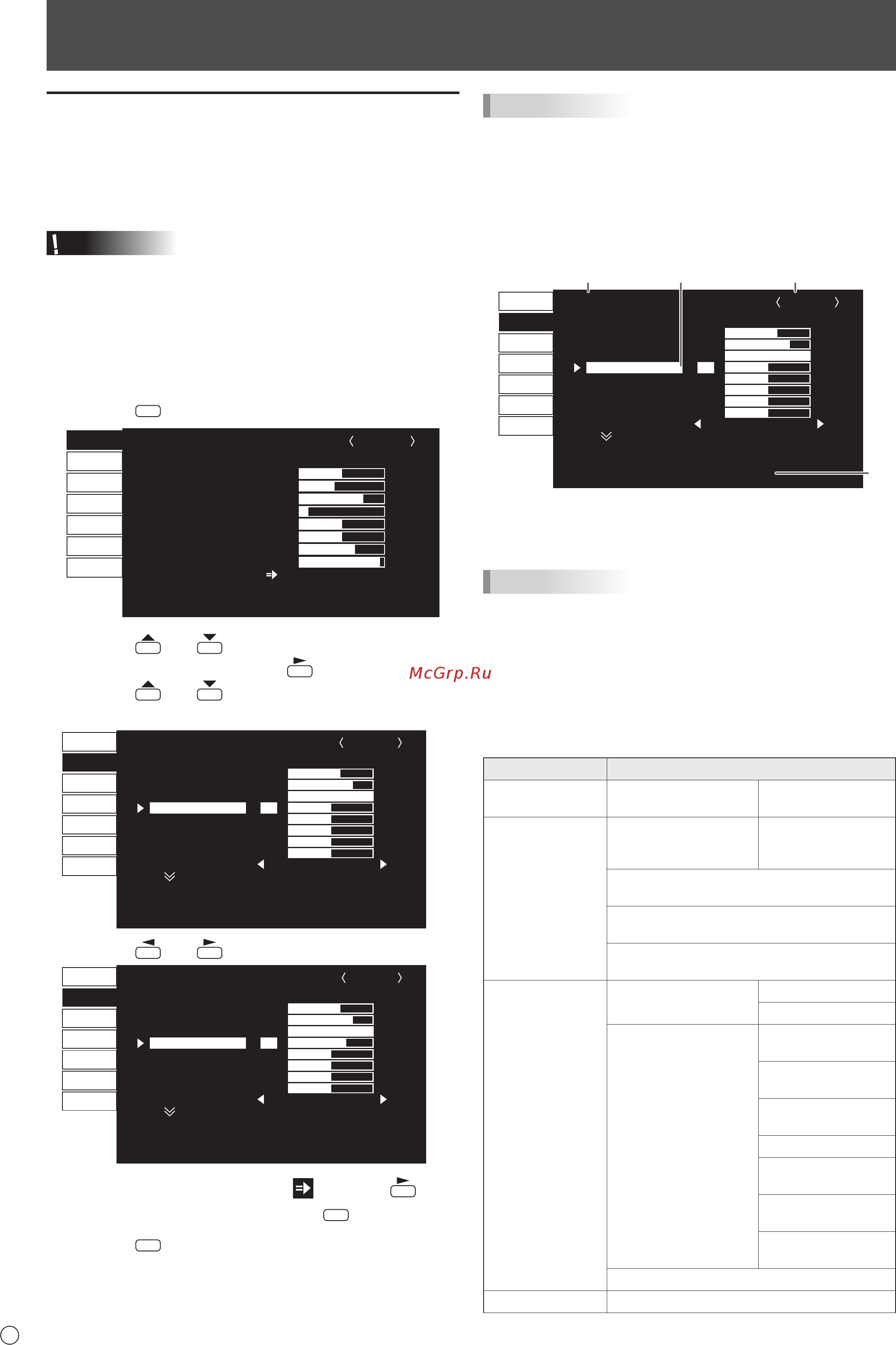

![Sharp PN-V600A [22/61] N отображение экранного меню](/views2/1388648/page22/bg16.png)
22
P
Пункты меню
Отображение экранного меню
Разблокируются настройки видео и аудио, а также
настройки различных функций. В данном разделе
описывается процедура использования пунктов меню. См.
стр. 23–27 для получения дополнительной информации о
каждом из пунктов меню.
Внимание
• Не переводите основной переключатель питания в
выключенное положение, пока отображаются пункты
меню. Это может инициализировать процесс изменения
настроек.
n
Пример управления
(Настройка CONTRAST<КОНТРАСТ> в меню PICTURE
<ИЗОБРАЖЕНИЕ>)
1. Нажмите
MENU
, чтобы отобразить экран меню.
1366x768
V: 60 Hz H: 47.7 kHz
AUTO
CLOCK
PHASE
H-POS
V-POS
H-SIZE
V-SIZE
H-RESOLUTION
V-RESOLUTION
RESET
SCREEN
AUDIO
SETUP
OPTION
MULTI
PIP/PbyP
600
25
610
37
50
50
1366
768
SCREEN 1/1
END···[MENU]
PC D-SUB
2. Нажмите или
для выбора PICTURE
<ИЗОБРАЖЕНИЕ> и нажмите
.
3. Нажмите
или
для выбора CONTRAST
<КОНТРАСТ>.
AUTO
ANALOG GAIN
ANALOG OFFSET
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
RGB INPUT RANGE
64
86
31
30
30
30
30
12
1/2
FULL
PC D-SUB
SCREEN
AUDIO
SETUP
OPTION
MULTI
PIP/PbyP
OK···[MENU]MOVE OSD···[DISPLAY]
1366x768
V: 60 Hz H: 47.7 kHz
4. Нажмите или для выполнения настроек.
AUTO
ANALOG GAIN
ANALOG OFFSET
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
RGB INPUT RANGE
64
86
31
40
30
30
30
12
1/2
FULL
PC D-SUB
SCREEN
AUDIO
SETUP
OPTION
MULTI
PIP/PbyP
OK···[MENU]MOVE OSD···[DISPLAY]
1366x768
V: 60 Hz H: 47.7 kHz
Для пунктов, у которых имеется , нажмите ,
введите настройки и затем нажмите
MENU
.
5. Нажмите
MENU
дважды для закрытия экрана меню.
ПОДСКАЗКИ
• Меню будут отличаться в зависимости от режима входа.
• Экран меню закрывается автоматически, если около
15 секунд не выполняется никаких действий. (Экраны
DATE/TIME SETTING <УСТАНОВКА ДАТЫ/ВРЕМЕНИ>,
SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> и LAN
SETUP <НАСТРОЙКИ ЛОКАЛЬНОЙ СЕТИ> пропадут
примерно через 4 минуты.)
n
Отображение экранного меню
AUTO
ANALOG GAIN
ANALOG OFFSET
BRIGHT
CONTRAST
BLACK LEVEL
TINT
COLORS
SHARPNESS
RGB INPUT RANGE
64
86
31
30
30
30
30
12
1/2
FULL
PC D-SUB
SCREEN
AUDIO
SETUP
OPTION
MULTI
PIP/PbyP
OK···[MENU]MOVE OSD···[DISPLAY]
1366x768
V: 60 Hz H: 47.7 kHz
1
32
4
1 Название меню
2 Режим входа
3 Выбираемый пункт (выделенный)
4 Разрешение экрана входного сигнала и другие данные.
ПОДСКАЗКИ
• Пункты, которые нельзя выбрать, отображаются в
сером цвете.
(например, Функция не поддерживается текущим
входным сигналом)
n
Пункты меню
Отображаемые пункты меню могут быть разными в
зависимости от того, подсоединена ли PN-ZB02 (опция).
Следующие меню отображаются только, если
подсоединена PN-ZB02 (опция).
Меню Пункт
<ИЗОБРАЖЕНИЕ>
ADVANCED
<ДОПОЛНИТЕЛЬНЫЙ>
3D-Y/C
SETUP
<УСТАНОВКА>
HOT PLUG CONTROL
< HOT PLUG
КОНТРОЛЬ>
DVI
RS-232C/LAN SELECT
<ВЫБОР RS-232C/LAN>
LAN SETUP
<НАСТРОЙКИ ЛОКАЛЬНОЙ СЕТИ>
AUTO ASSIGN FIXED IP ADDR.
<ФИКСИРОВАННЫЙ IP-АДРЕС>
OPTION
<ОПЦИЯ>
INPUT SELECT
<ВЫБОР ВХОДА>
DVI
BNC
AUDIO SELECT
<ВЫБРАТЬ АУДИО
ВХОД>
PC DVI-D
<ПК DVI-D>
PC D-SUB
<ПК D-SUB>
PC RGB
<ПК RGB>
AV DVI-D
AV COMPONENT
<AV КОМПОНЕНТ>
AV S-VIDEO
<AV S-ВИДЕО>
AV VIDEO
<AV ВИДЕО>
COLOR SYSTEM <СИСТЕМА ЦВЕТА>
PIP/PbyP PIP SOURCE <ИСТОЧНИК PIP>
