20
P

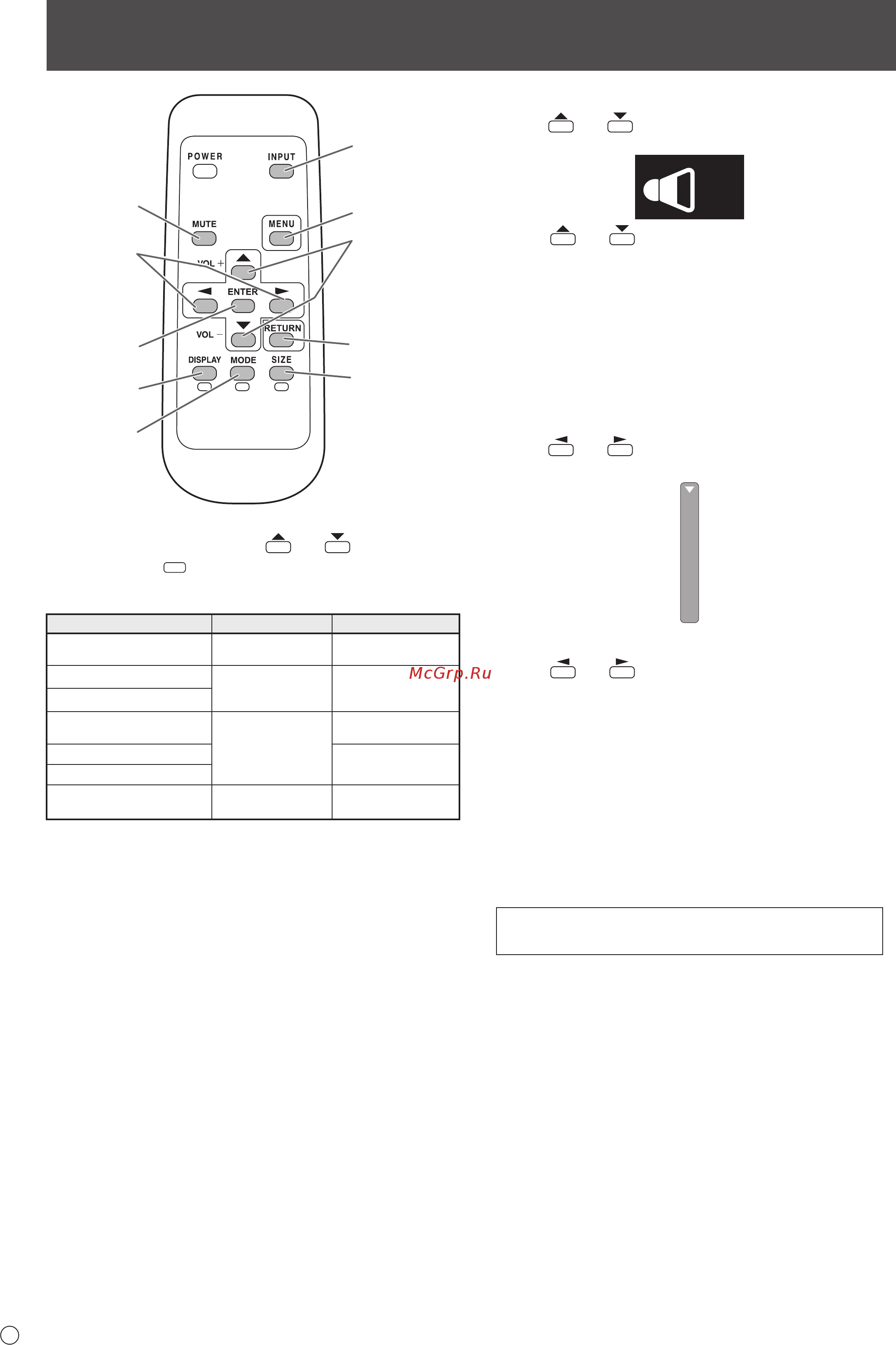

Основной режим работы
1
2
3
4
8
9
10
7
6
5
1. INPUT (Выбор режима входа)
Отображается меню. Нажмите
или для выбора
режима входа и
ENTER
для ввода.
* Вы можете выбрать входной разъем, нажав кнопку
входа на мониторе.
Режим входа Видео Аудио
DVI-D
Входной разъем
DVI-D
PC входной
разъем аудио
HDMI[PC]
Входной разъем
HDMI
Входной разъем
HDMI / PC входной
разъем аудио*
HDMI[AV]
D-SUB[RGB]
Входной разъем
D-sub
PC входной
разъем аудио
D-SUB[COMPONENT]
AV входной
разъем аудио
D-SUB[VIDEO]
MEDIA PLAYER
<МЕДИА-ПРОИГРЫВАТЕЛЬ>
USB-порт / Гнездо
для карты SD
USB-порт / Гнездо
для карты SD
* Режим DVI, в котором сигнал HDMI не содержит
аудиосигнала.
В указанных ниже случаях автоматически
включается режим входа [MEDIA PLAYER] <МЕДИА-
ПРОИГРЫВАТЕЛЬ>.
• Если во включенном состоянии подключается флэш-
накопитель USB или карта памяти SD.
• Если при включении питания (при переходе во
включенное состояние) подключены флэш-накопитель
USB или карта памяти SD.
2. MUTE
Временно отключает звук.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
3. MENU
Отображает и отключает экранное меню (См. стр. 27).
4. VOL +/- (Регулировка громкости)
Нажатие
или отображает меню VOLUME
<ГРОМКОСТЬ>, когда экранное меню не отображается.
15
Нажмите или для регулировки громкости звука.
* Если не нажимать на кнопки около 5 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
* Если установлен режим входа [MEDIA PLAYER]
<МЕДИА-ПРОИГРЫВАТЕЛЬ>, возможна регулировка
громкости во время автоматического воспроизведения и
воспроизведения по расписанию. Изменение громкости
во время других типов воспроизведения описано в
разделе “Настройки в ходе воспроизведения”. (См. стр.
25).
5. BRIGHT +/- (Регулировка яркости)
Нажатие
или отображает меню BRIGHT
<ЯРКОСТЬ>, когда экранное меню не отображается.
31
Нажмите или для регулировки яркости.
* Если не нажимать на кнопки около 30 секунд, меню
BRIGHT <ЯРКОСТЬ> автоматически исчезнет.
6. ENTER
Подтверждает параметр.
7. RETURN
Возврат к предыдущему экрану.
8. SIZE (РАЗМЕР)/Желтая кнопка
(Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку размер
экрана изменяется в следующем порядке: (См. стр. 21.)
NORMAL → WIDE <ШИРОКИЙ> → Dot by Dot
<РАЗВЕРТКА> → NORMAL...
9. DISPLAY (ДИСПЛЕЙ)/Красная кнопка
(Выбор размера экрана)
Отображает информацию о мониторе. (режим входа, LAN
SETUP <НАСТРОЙКИ ЛОКАЛЬНОЙ СЕТИ> и т.д.)
Изображение исчезает автоматически примерно через 15
секунд
.
