46
P
Спецификации
n

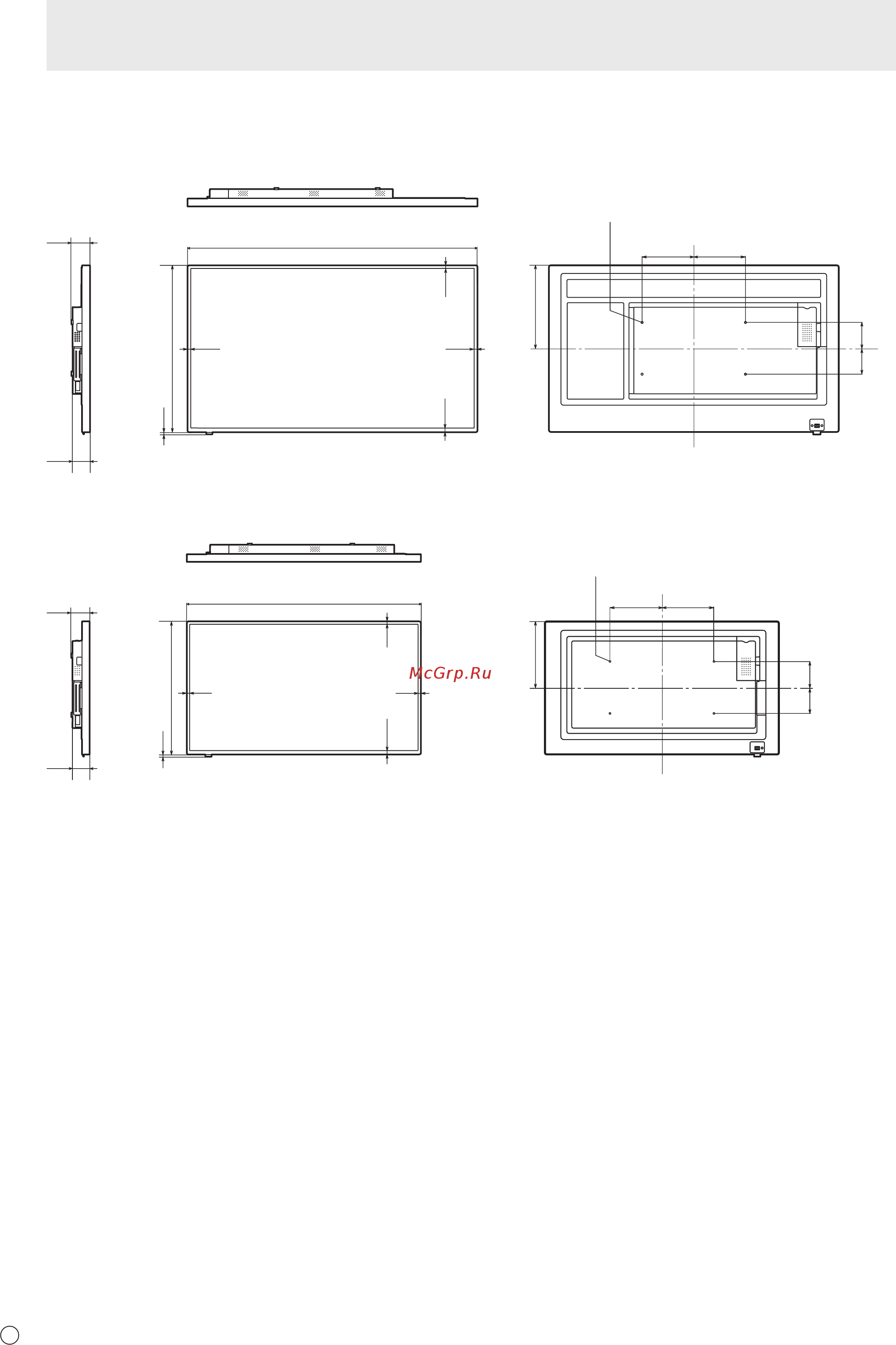

Чертежи с указанием размеров
Имейте в виду, что указанные значения являются приблизительными.
[PN-M501/PN-B501]
Единица измерения: мм
Отверстия VESA
68
70
647
8,3
12,8
1123
12,216,2
12,8
321,5
200 200
100 100
[PN-M401/PN-B401]
66
513
Единица измерения: мм
Отверстия VESA
1115,2
11
8,3
11
902
254,5
200200
100100
68
При креплении монитора убедитесь, что используются кронштейны для крепления к стене, совместимые с методом
крепления VESA.
SHARP рекомендует использовать винты M6 и затяжку винтов.
Обратите внимание, что глубина отверстия для винта в мониторе равна 10 мм. Слабое крепление может привести к
падению изделия, что, в свою очередь, может стать причиной серьезных травм людей, а также привести к повреждению
изделия. Длина винта должна быть такой, чтобы из отверстия в мониторе выступало не менее 8 мм резьбы. Используйте
кронштейн, отвечающий критериям стандарта UL1678 и способный выдержать как минимум 4-кратный вес монитора.
n
DDC (plug and play)
Данный монитор поддерживает стандарт VESA DDC (Display Data Channel).
DDC - это стандарт сигналов (plug and play) для подключения мониторов к компьютерам. При этом они самостоятельно
обмениваются информацией о разрешении и других параметрах. Данная функция может использоваться в случае,
если компьютер поддерживает стандарт DDC и сконфигурирован таким образом, чтобы определять мониторы,
поддерживающие функцию plug and play.
Имеется несколько разновидностей стандарта DDC, в зависимости от метода обмена данными. Данный монитор
поддерживает стандарт DDC2B.
