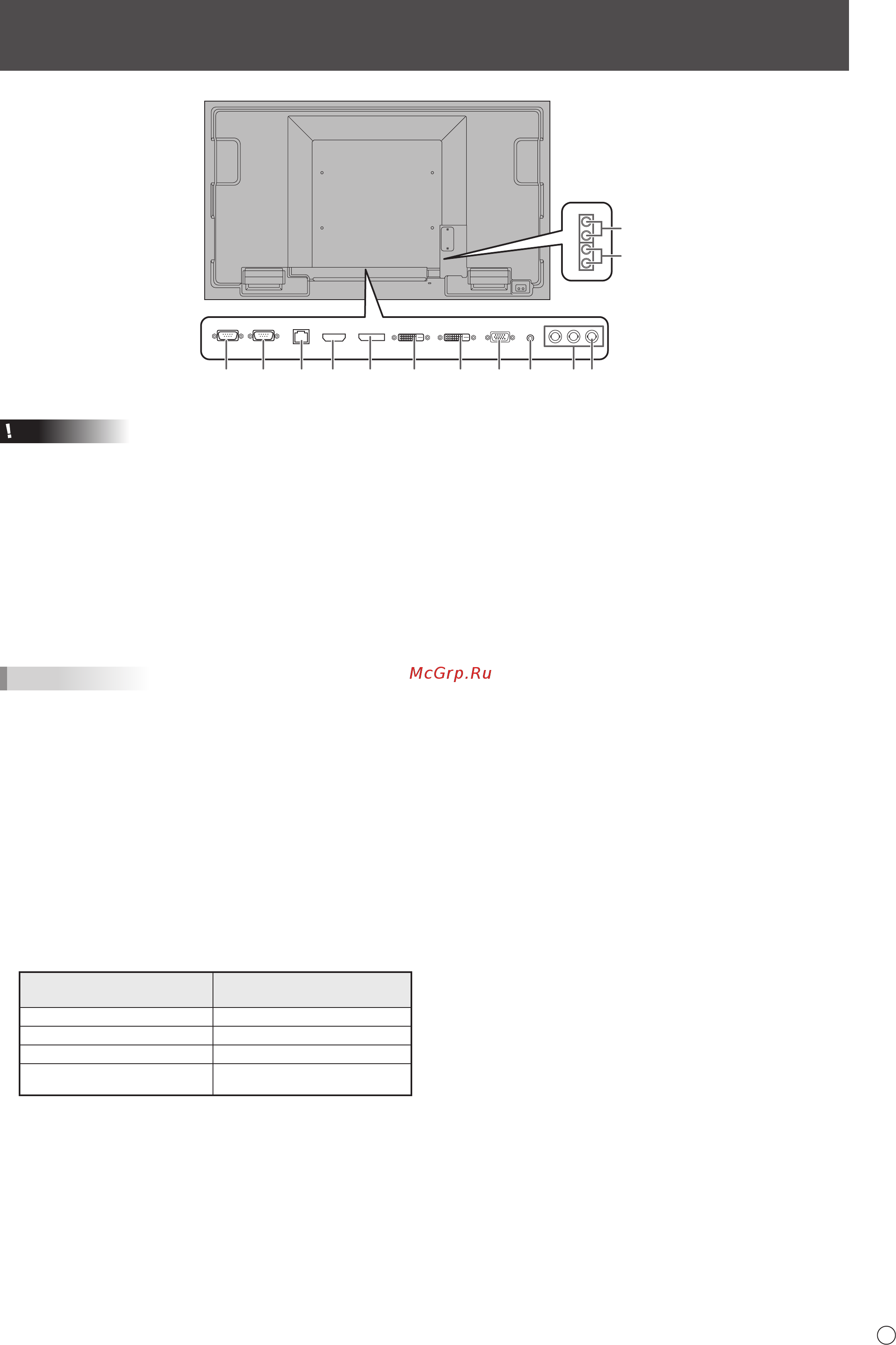

Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
•
Изображения могут отображаться неправильно в
зависимости от подсоединяемого компьютера (видеокарта).
• Используйте автоматическую настройку экрана при
передаче изображения экрана ПК в первый раз с
помощью D-SUB, или при изменении настроек ПК.
Экран настраивается автоматически, когда SELF
ADJUST <АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню
SCREEN <ЭКРАН> установлена в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
•
Входные разъемы аудио, используемые в каждом из
режимов входа, имеют следующие настройки по умолчанию:
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
DVI-D, D-SUB Входной разъем аудио1
DisplayPort Входной разъем DisplayPort
HDMI
Входной разъем HDMI
COMPONENT<КОМПОНЕНТ>,
Video <ВИДЕО>
Входные разъемы аудио2
1. Входной разъем HDMI
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI).
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе HDMI нет необходимости подсоединения
к входному аудио-разъему.
2. Входной разъем DisplayPort
• Используйте имеющийся в продаже кабель DisplayPort.
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
При выборе DisplayPort нет необходимости
подсоединяться к входному аудио-разъему.
3. Входной разъем DVI-D
• Используйте имеющийся в продаже сигнальный
кабель (DVI-D 24-контактный).
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
4. Входной разъем D-sub
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
5. Входные разъемы компонент
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
6. Входной разъем видео
• Выберите используемый входной разъем аудио в
AUDIO SELECT <ВЫБРАТЬ АУДИО ВХОД> в меню
SETUP <УСТАНОВКА>.
