Установка монитора на стене (продолжение)

Спецификации комплектов для настенного монтажа

Ниже приведены стандартные размеры комплектов для настенного монтажа приведены ниже.

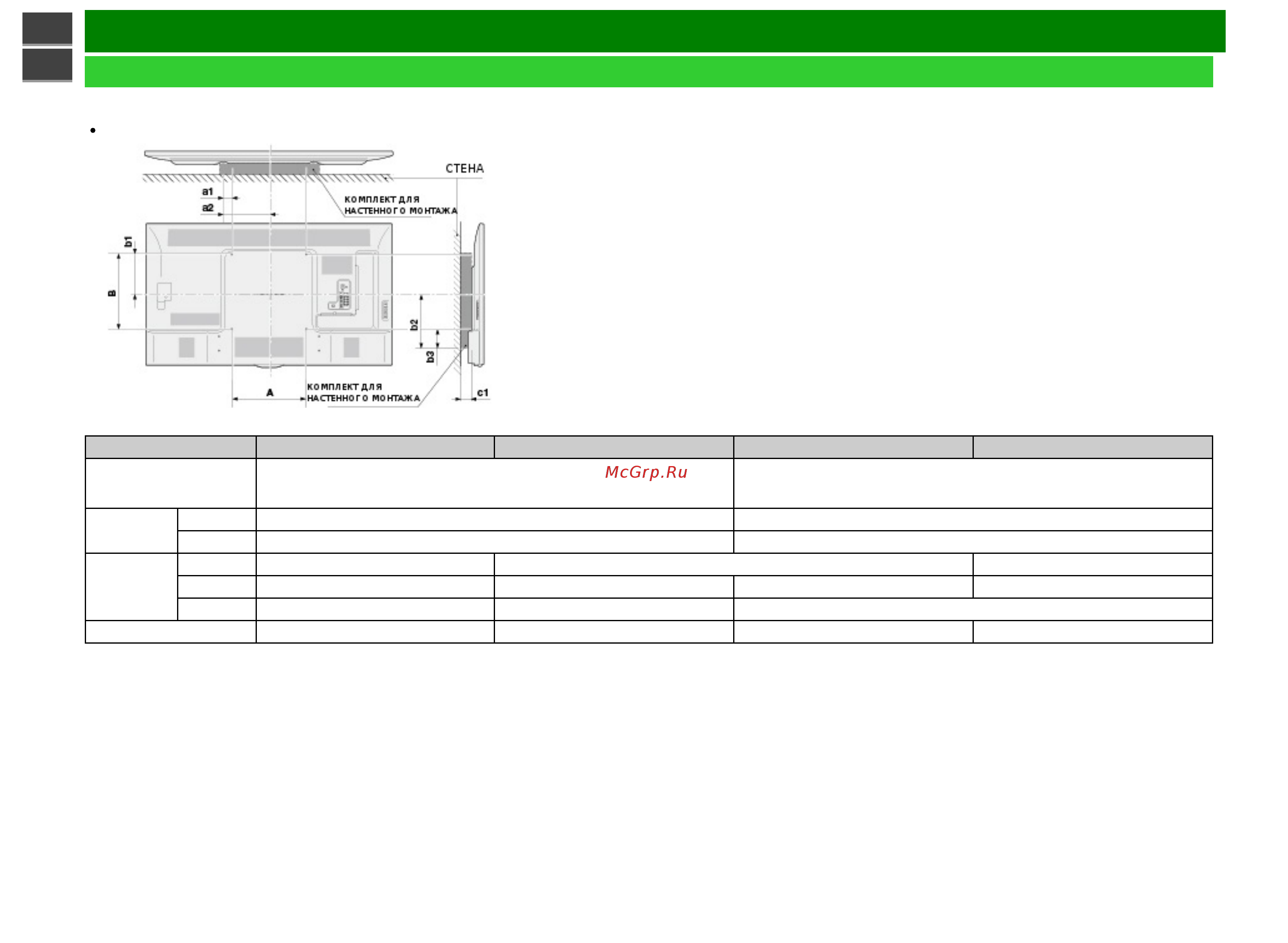

На приведенной здесь иллюстрации в качестве примера используется модель PN-Q601.

PN-Q901 PN-Q801 PN-Q701 PN-Q601

Спецификации отверстий

для винтов стандарта

VESA (A-B)

23 5/8(600)-15 3/4(400) 15 3/4(400) - 15 3/4(400)

Ширина

a1 1 37/64(40) 2 3/8(60)

a2 13 25/64(340) 10 1/4(260)

Высота

b1 7 7/8(200) 8 9/32(210) 8 43/64(220)

b2 14 49/64(375) 11 47/64(298) 10 29/32(277) 10 33/64(267)

b3 6 57/64(175) 4 7/32(107) 3 7/16(87)

c1 3 5/32(80) 3 13/64(81) 1 15/16(49) 1 31/32(50)

RUS 9-4

Единицы измерения: дюймы

(мм)
