Sharp PN-E803 [14/63] Подключение кабелей
![Sharp PN-E803 [14/63] Подключение кабелей](/views2/1388738/page14/bge.png)

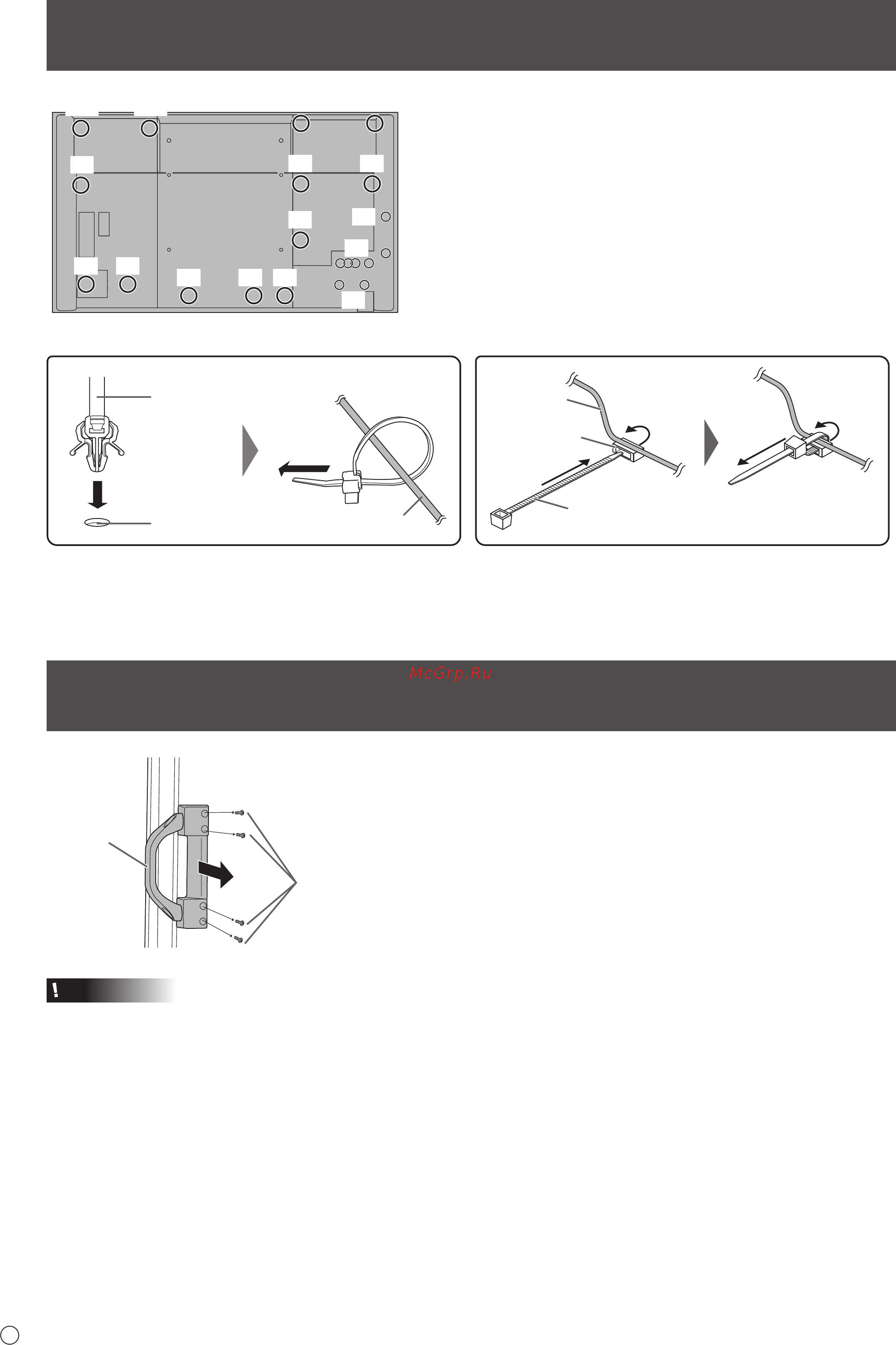

14
P
Подключение кабелей
Прикрепление
зажима кабеля
Зажим кабеля
(с клилсой)
*1 *2
Кабель
Кабель
Прикрепление
зажима кабеля
Зажим кабеля
*1
*1
*1
*2
*2
*2
*1 *1
*1
*1 *1
*1
*1
*1
*1*2
Кабели, подсоединенные к разъемам на задней панели
монитора, могут быть скреплены с помощью кабельного
зажима.
Снятие ручек
Ручки можно снять.
Ручка
Винты дпя ручки
Внимание
• Снятые ручки и винты для их крепления предназначены для использования с данным монитором. Не используйте их
для других устройств.
• Для крепления ручек используйте ручки и винты, снятые с данным монитором.
• Убедитесь, что ручки надежно закреплены.
