11
P

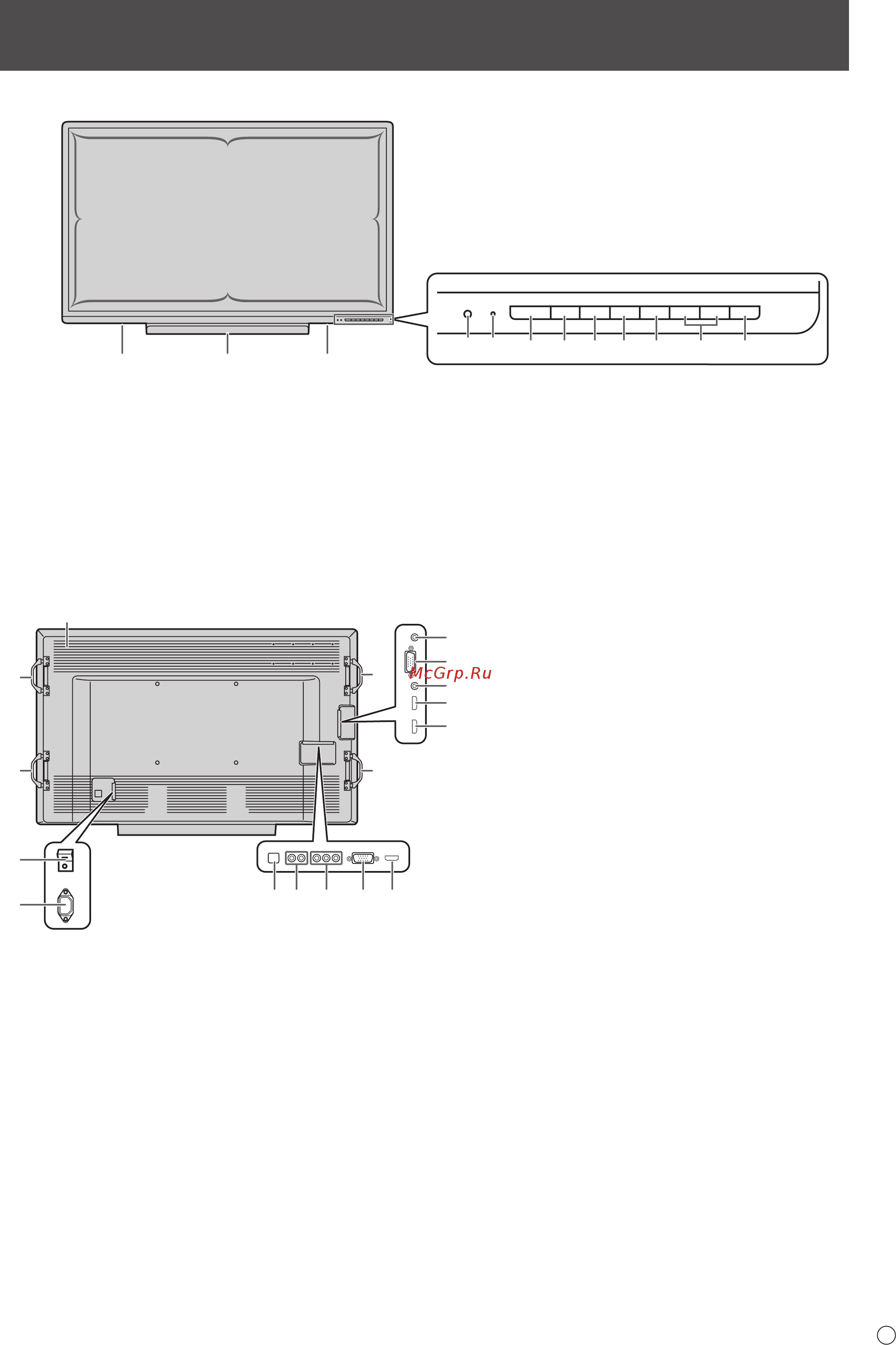

Элементы управления и разъемы
n
Вид сзади
13
14
15
17
18
19
20
21
14 14
14
16
26
23 2225 24
n
Вид спереди
1. Датчик для дистанционного управления (См. стр. 16.)
2. LED- индикатор питания (См. стр. 18.)
3. Кнопка POWER (ПИТАНИЕ) (См. стр. 18.)
4. Кнопка HDMI1 (См. стр. 23.)
5. Кнопка D-SUB (См. стр. 23.)
6. Кнопка INPUT (См. стр. 23.)
7. Кнопка Backlight OFF (Отключить подсветку)
(См. стр. 23.)
POWER HDMI 1 D-SUBINPUT BL OFF VOL ─VOL + FREEZE
11
11
10
1012
11
11
12 3456 789
8. Кнопка VOLUME +/- (Регулировка громкости)
(См. стр. 22.)
9. Кнопка FREEZE (См. стр. 22.)
10. Динамики
11. Инфракрасный передатчик/приемник
12. Лоток (См. стр. 40.)
13. Вентиляционные отверстия
14. Ручки (См. стр. 17.)
15. Главный выключатель питания (См. стр. 18.)
16. Входной разъем питания переменного тока
(См. стр. 14.)
17.
Выходной разъем аудио
(См. стр. 13.)
18. Входной разъем D-sub (INPUT5) (См. стр. 13.)
19. Входной разъем аудио (Для INPUT2/INPUT5)
(См. стр. 13.)
20. Входной разъем HDMI1 (INPUT1) (См. стр. 13.)
21. Входной разъем HDMI2 (INPUT2) (См. стр. 13.)
22. Входной разъем HDMI3 (INPUT3) (См. стр. 13.)
23. Входной разъем RS-232C (См. стр. 13.)
24. Входные разъемы AV компонент (INPUT4)
(См. стр. 13.)
25. Входной разъем аудио (Для INPUT4)
(См. стр. 13.)
26.
USB-порт (для сенсорной панели)
(См. стр. 13.)
