Delvir BISHOP 1700 — настройка зарядного устройства для различных типов батарей [71/74]

adiate

MANUALE TECNICO - TECHNICAL MANUAL - TECHNISCHES HANDBUCH

N° T011204

rev- 00

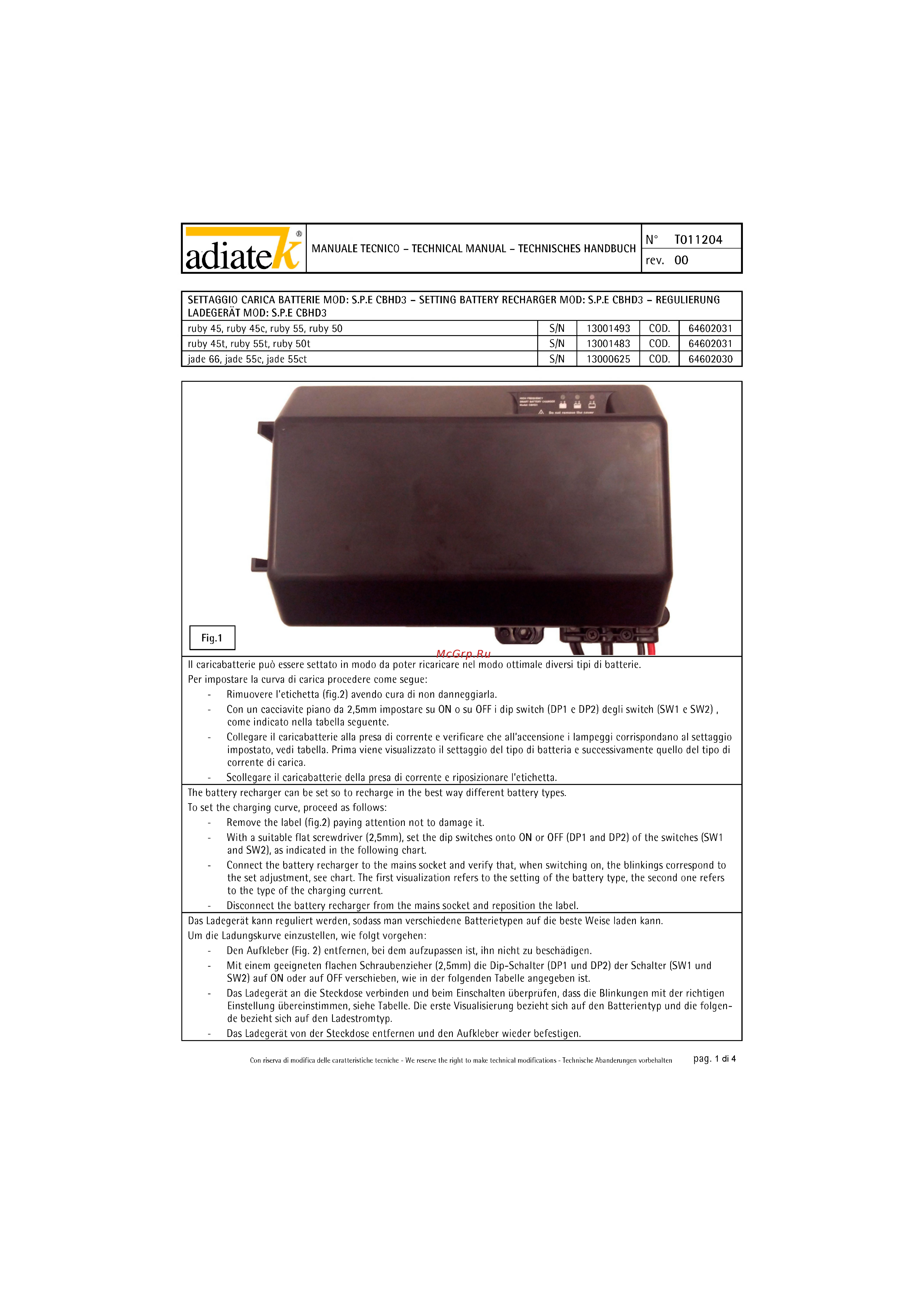

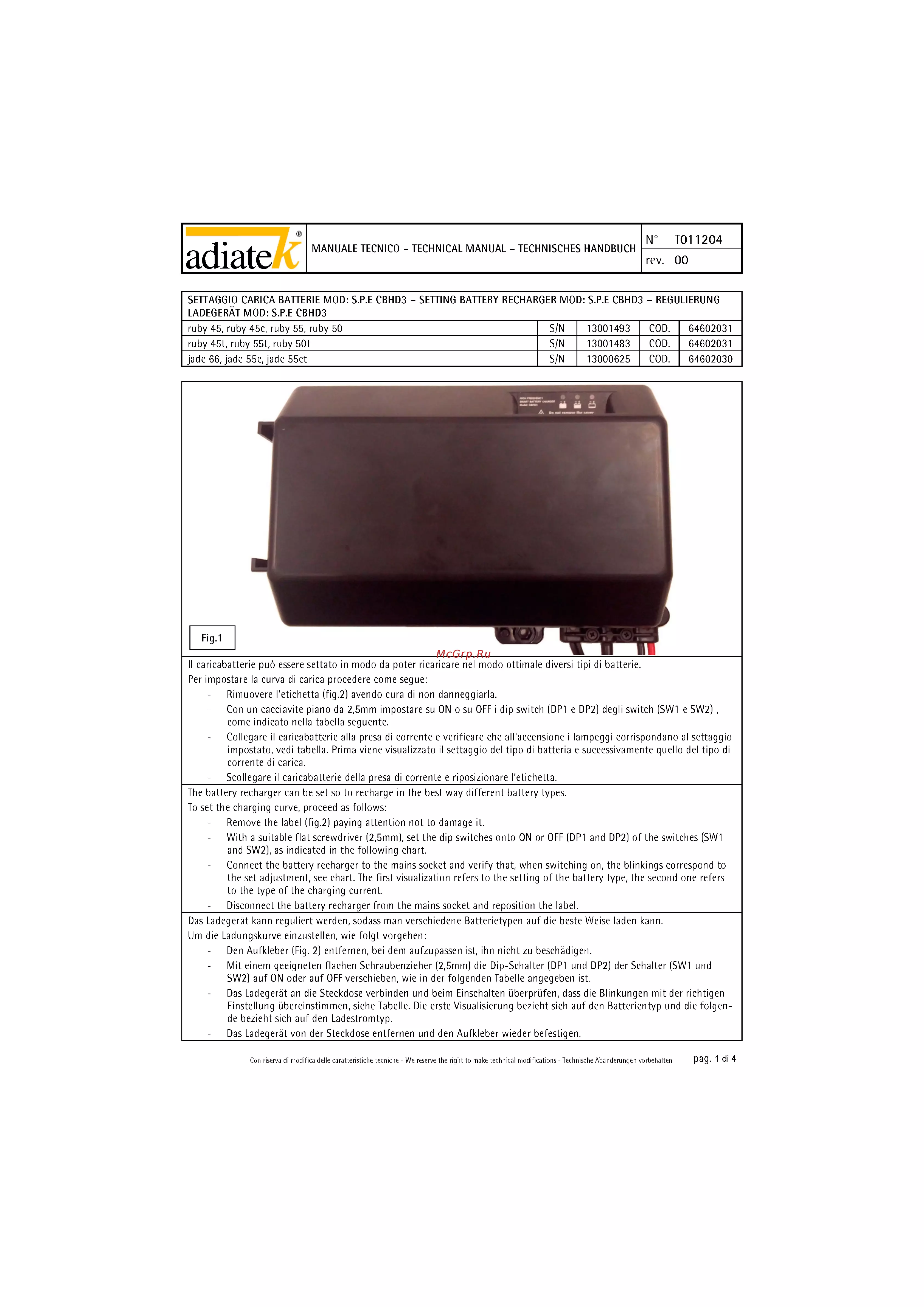

SETTAGGIO CARICA BATTERIE MOD: S.P.E CBHD3 - SETTING BATTERY RECHARGER MOD: S.P.E CBHD3 - REGULIERUNG

LADEGERAT MOD: S.P.E CBHD3

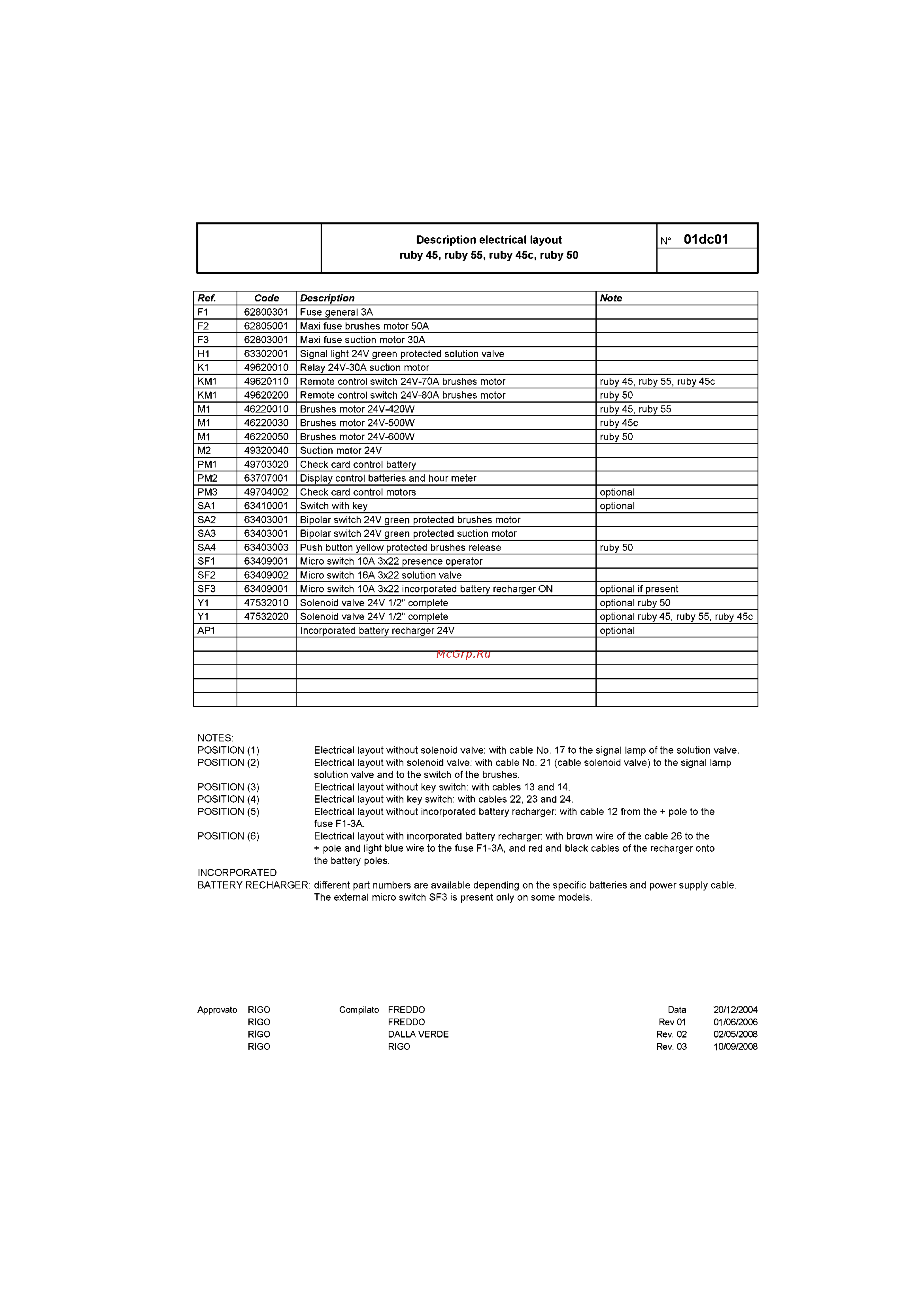

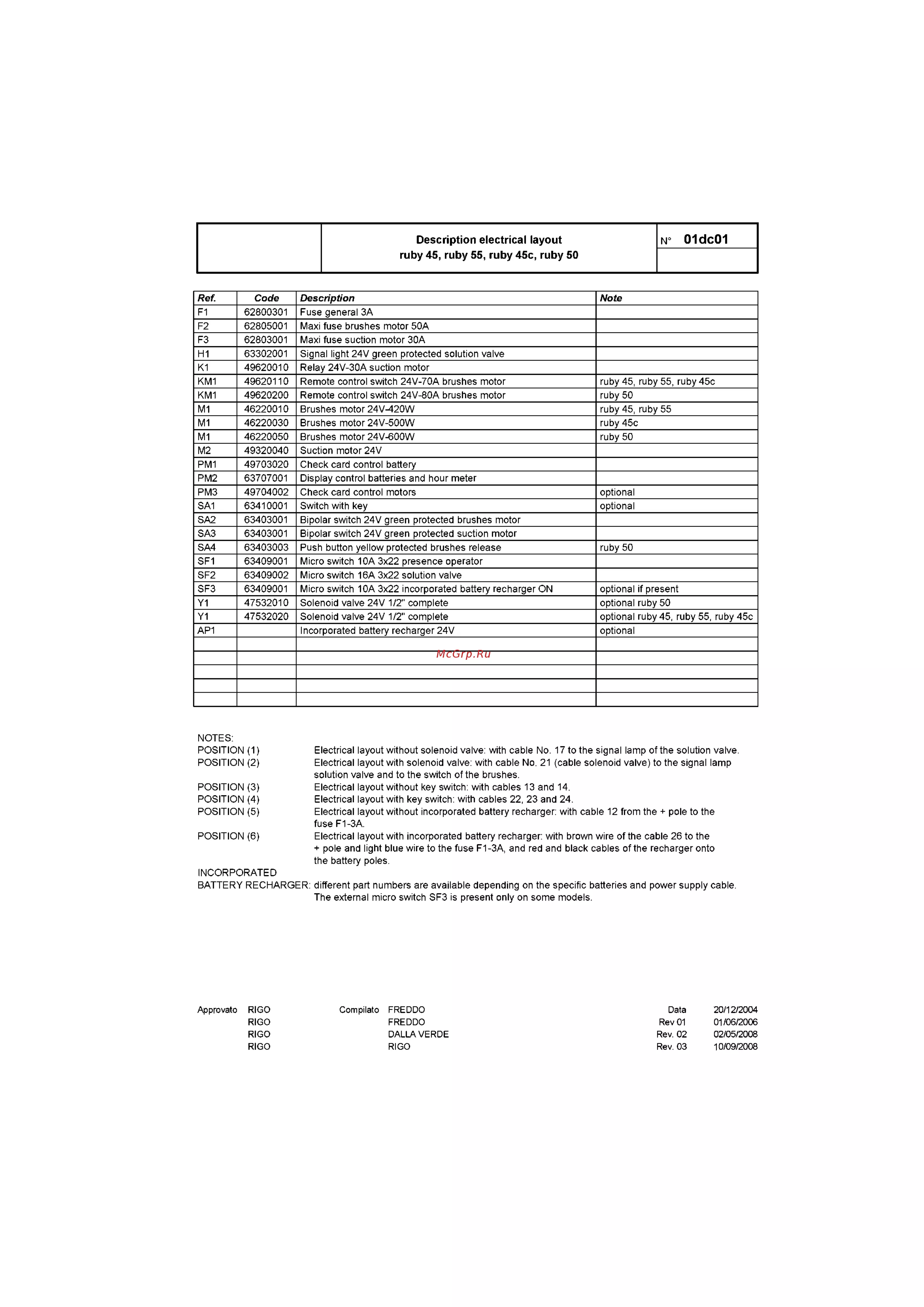

ruby 45, ruby 45c, ruby 55, ruby 50

S/N

13001493

COD-

64602031

ruby 45t, ruby 55t, ruby 50t

S/N

13001483

COD-

64602031

jade 66, jade 55c, jade 55ct

S/N

13000625

COD-

64602030

Il caricabatterie può essere settato in modo da poter ricaricare nel modo ottimale diversi tipi di batterie-

Per impostare la curva di carica procedere come segue:

- Rimuovere l'etichetta (fig-2) avendo cura di non danneggiarla-

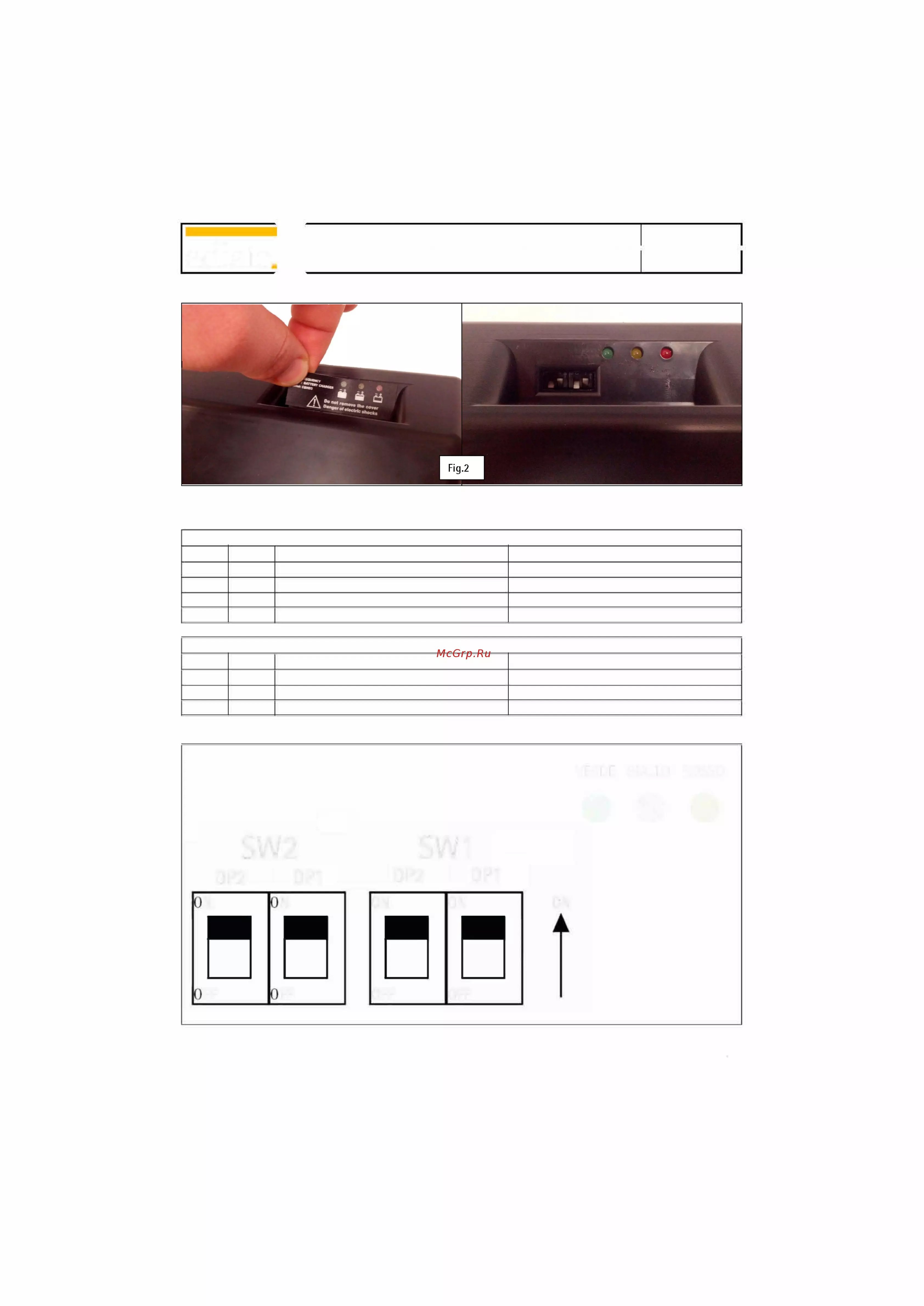

- Con un cacciavite piano da 2,5mm impostare su ON o su OFF i dip switch (DPI e DP2) degli switch (SW1 e SW2) ,

come indicato nella tabella seguente-

- Collegare il caricabatterie alla presa di corrente e verificare che all'accensione i lampeggi corrispondano al settaggio

impostato, vedi tabella- Prima viene visualizzato il settaggio del tipo di batteria e successivamente quello del tipo di

corrente di carica-

- Scollegare il caricabatterie della presa di corrente e riposizionare l'etichetta-

The battery recharger can be set so to recharge in the best way different battery types-

To set the charging curve, proceed as follows:

- Remove the label (fig-2) paying attention not to damage it-

- With a suitable flat screwdriver (2,5mm), set the dip switches onto ON or OFF (DPI and DP2) of the switches (SW1

and SW2), as indicated in the following chart-

- Connect the battery recharger to the mains socket and verify that, when switching on, the blinkings correspond to

the set adjustment, see chart- The first visualization refers to the setting of the battery type, the second one refers

to the type of the charging current-

- Disconnect the battery recharger from the mains socket and reposition the label-

Das Ladegerat kann reguliert werden, sodass man verschiedene Batterietypen auf die beste Weise laden kann-

Um die Ladungskurve einzustellen, wie folgt vorgehen:

- Den Aufkleber (Fig- 2) entfernen, bei dem aufzupassen ist, ihn nicht zu beschadigen-

- Mit einem geeigneten flachen Schraubenzieher (2,5mm) die Dip-Schalter (DPI und DP2) der Schalter (SW1 und

SW2) auf ON oder auf OFF verschieben, wie in der folgenden Tabelle angegeben ist-

- Das Ladegerat an die Steckdose verbinden und beim Einschalten uberprufen, dass die Blinkungen mit der richtigen

Einstellung ubereinstimmen, siehe Tabelle- Die erste Visualisierung bezieht sich auf den Batterientyp und die folgen-

de bezieht sich auf den Ladestromtyp-

- Das Ladegerat von der Steckdose entfernen und den Aufkleber wieder befestigen-

Con riserva di modifica delle caratteristiche tecniche - We reserve the right to make technical modifications - Technische Abanderungen vorbehalten P~g- 1 dì 4
