Kentatsu KSHV70HFAN1 / KSUN70HFAN1 [7/24] Монтаж внутреннего блока
![Kentatsu KSHV70HFAN1 / KSUN70HFAN1 [7/24] Монтаж внутреннего блока](/views2/1389097/page7/bg7.png)
7
I – Внутренний блок
1. Вход воздуха
2. Воздухозаборная решетка с фильтром
3. Выход воздуха
4. Жалюзи и заслонки
5. Монтажная поверхность
6. Дренажный шланг
7. Соединительный трубопровод хладагента
8. Индикация рабочего режима кондиционера
9. Индикация режима работы по таймеру
10. Индикация режима оттайки/вентилятор
11. Индикатор неисправности
12. Кнопка ВКЛ/ВЫКЛ
13. Приемник сигнала с пульта управления
14. Дисплей температуры
II – Пульт управления
III – Наружный блок
15. Забор атмосферного воздуха
16. Выброс воздуха
ПРИМЕЧАНИЕ:
• На рис.1 схематично изображен кондиционер для пояснения проводимых с ним работ. Его реальный внеш-
ний вид может незначительно отличаться.
• Медные трубки холодильного контура должны быть теплоизолированы.
• Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и технического об-
служивания.
• Потолок, на который монтируется внутренний блок, должен быть горизонтальным и достаточно прочным,
чтобы выдерживать вес блока.
• Не должно быть препятствий входу и выходу воздуха из кондиционера.
• Выходящий из кондиционера воздух должен равномерно распределяться по помещению.
• Доступ к месту подключения труб холодильного контура и дренажа должен быть легким и удобным.
• Кондиционер не должен находиться рядом с источниками тепла, нагревательными приборами.
• Сервисное пространство (см. пункт 5).
4. МОНТАЖ ВНУТРЕННЕГО БЛОКА
• На рисунках показано расстояние между крепящими внутренний блок болтами (М10). Размещайте их
точно по схеме.
• Способ крепления к потолку зависит от конструкции и материала потолка. Потолок должен быть ровным
и горизонтальным. Создаваемая кондиционером вибрация может вызвать необходимость укрепления по-
толочных балок.
• Подключение трубопровода хладагента и воздуховода выполняется после окончания установки внутрен-
него блока кондиционера. При выборе места установки учитывайте направление труб холодильного кон-
тура, дренажного шланга, проводов, соединяющих внутренний блок с линией питания и наружным блоком.

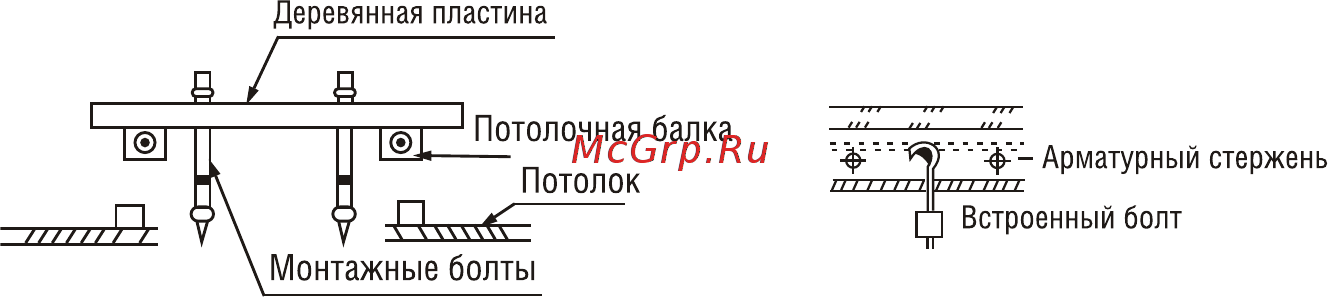

Деревянная конструкция
Закрепите поперек балок деревянный ква-
драт, затем вставьте в него болты (рис. 2)
Бетонная плита
Просверлите в плите отверстия, установите
в них дюбели и вверните монтажные болты
(рис. 3)
Рис. 2 Рис. 3
Стальная конструкция
Установите конструкцию из стального уголка
прикрепите к ней внутренний блок кондиционера (рис. 4)
IM-KSHV_DK11-03.01.13.indd 7IM-KSHV_DK11-03.01.13.indd 7 21.09.2010 17:35:3021.09.2010 17:35:30
