33

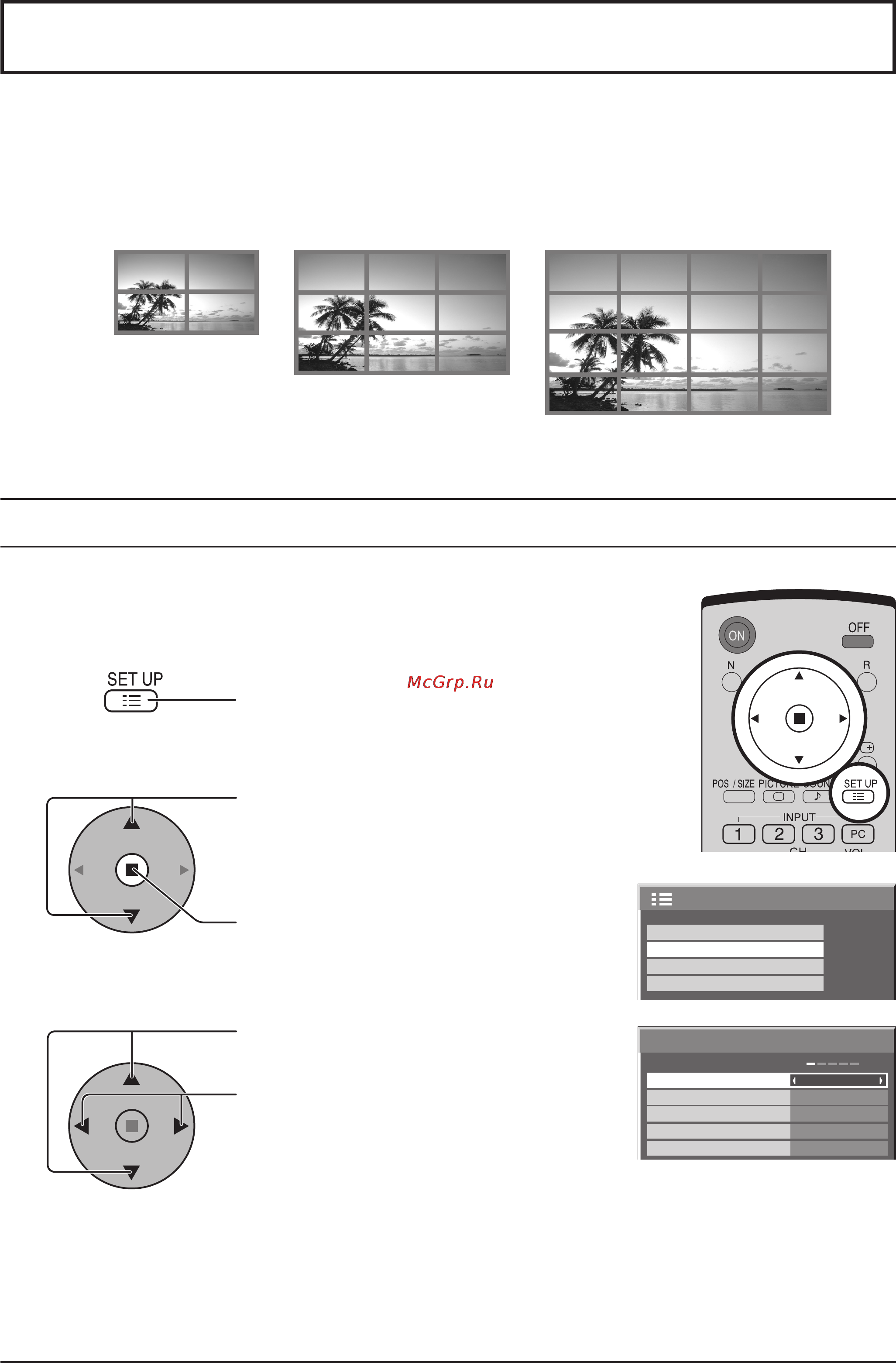

Настройка MULTI DISPLAY (Мульти-дисплея)
Объединив плазменные дисплеи в группы, например, как на рисунке ниже, можно отображать увеличенное
изображение на всех экранах.
В этом режиме работы каждому плазменному дисплею следует присвоить номер для определения его
расположения.
группа из 4 (2 × 2) группа из 9 (3 × 3) группа из 16 (4 × 4)
Как настроить MULTI DISPLAY
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопки отображается меню
“Установка мультиэкрана”
1
2
3
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопок выбирается “ВКЛ” или
“ВЫКЛ”.
Нажимом кнопки отображается экран меню
“Установка”.
2/2Установка
Хранитель экрана
Установка мультиэкрана
Установка таймера
Уст-ка текущего времени
× 2
Установка
мультиэкрана
Горизонтальный
размер
ВЫКЛ
ВЫКЛ
A1
Положение
Вертикальный размер
Скрывать
видео
на
стыке
× 2
Установка
мультиэкрана
(Пример)
