Цифровой видеорегистратор. Руководство Пользователя

Глава 2

Установка DVR

E Примечание: Проверьте устройство и аксессуары после получения DVR.

Пожалуйста, отключите питание перед тем как соединять DVR с другими устройствами.

2.1 Установка жесткого диска

1. Пожалуйста, не отключайте жесткий диск при включенном питании DVR.

2. Удалите крепежные винты в правых и задних частях DVR при выключенном питании, а

затем снимите верхнюю крышку.

3. Подключите кабели жесткого диска к материнской плате DVR. Закрепите HDD к корпусу

с помощью 4х винтов.

4. Рекомендуется использовать специализированные жесткие диски для систем

видеонаблюдения (см.п.5.3)

2.2 Подключение камер и мониторов

2.2.1 Подключите камеры к видео входу DVR с помощью кабеля с разъемом BNC, а затем

подключите видеовыход DVR к монитору через VGA или HDMI. Если камера поддерживает

управление PTZ, подключите кабель камеры к входу DVR через интерфейс RS-485.

(Примечание: Тип разъемов/кнопок, их наличие и количество может отличаться, в зависимости от модели

видеорегистратора)

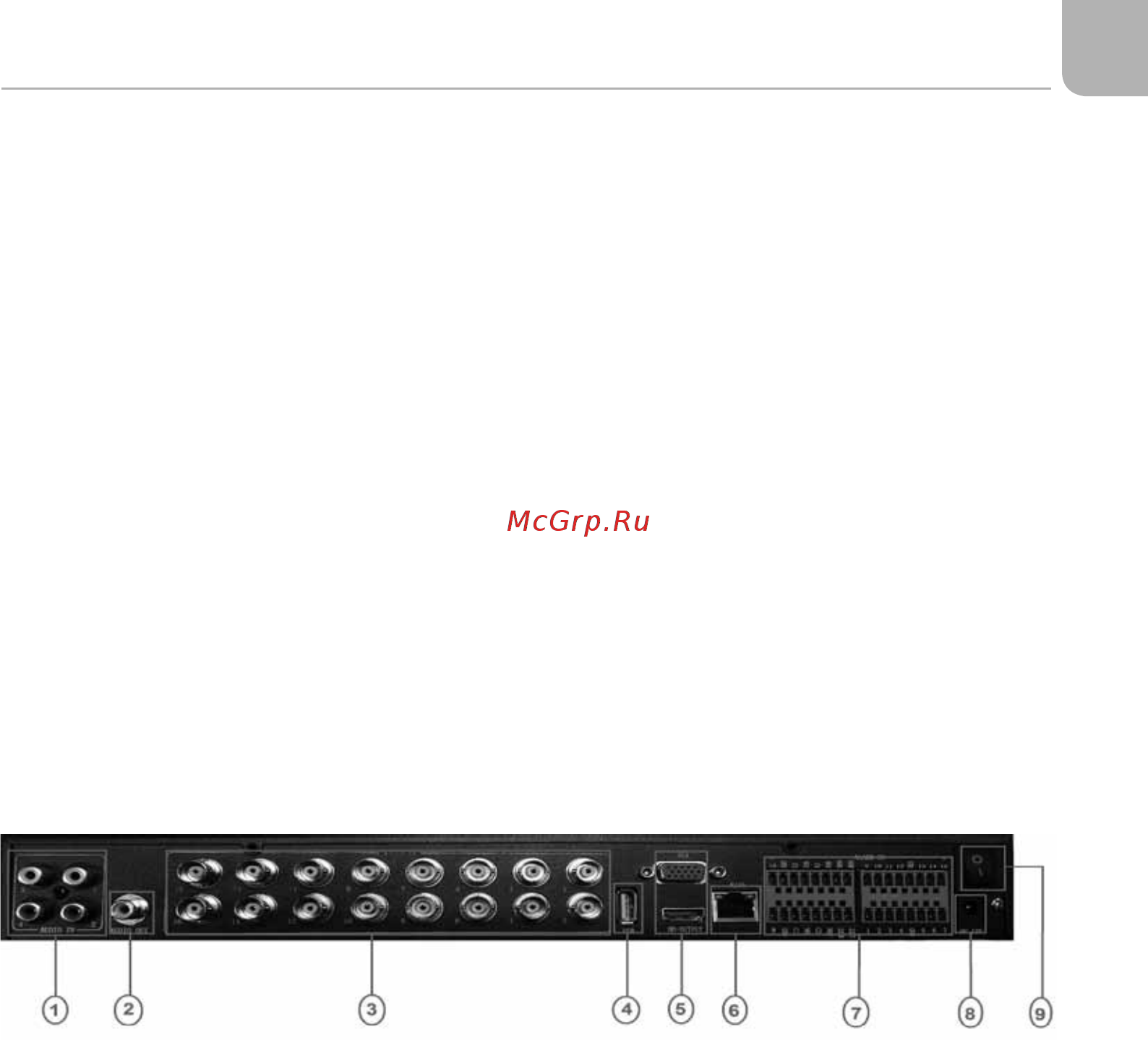

1. Аудио входы RCA

2. Аудио выход RCA

3. Видеовходы BNC

4. Разъем USB 2.0

5. Выдеовыходы VGA / HDMI

6. Разъем Ethernet RJ-45

7. Тревожные вх/вых, RS-485

8. Разъем питания DC 12V IN

9. Кнопка Вкл/Выкл питания

Рис. 2.1 Схема подключения

Производитель оставляет за собой право изменять внешний вид и

технические характеристики видеорегистратора.
