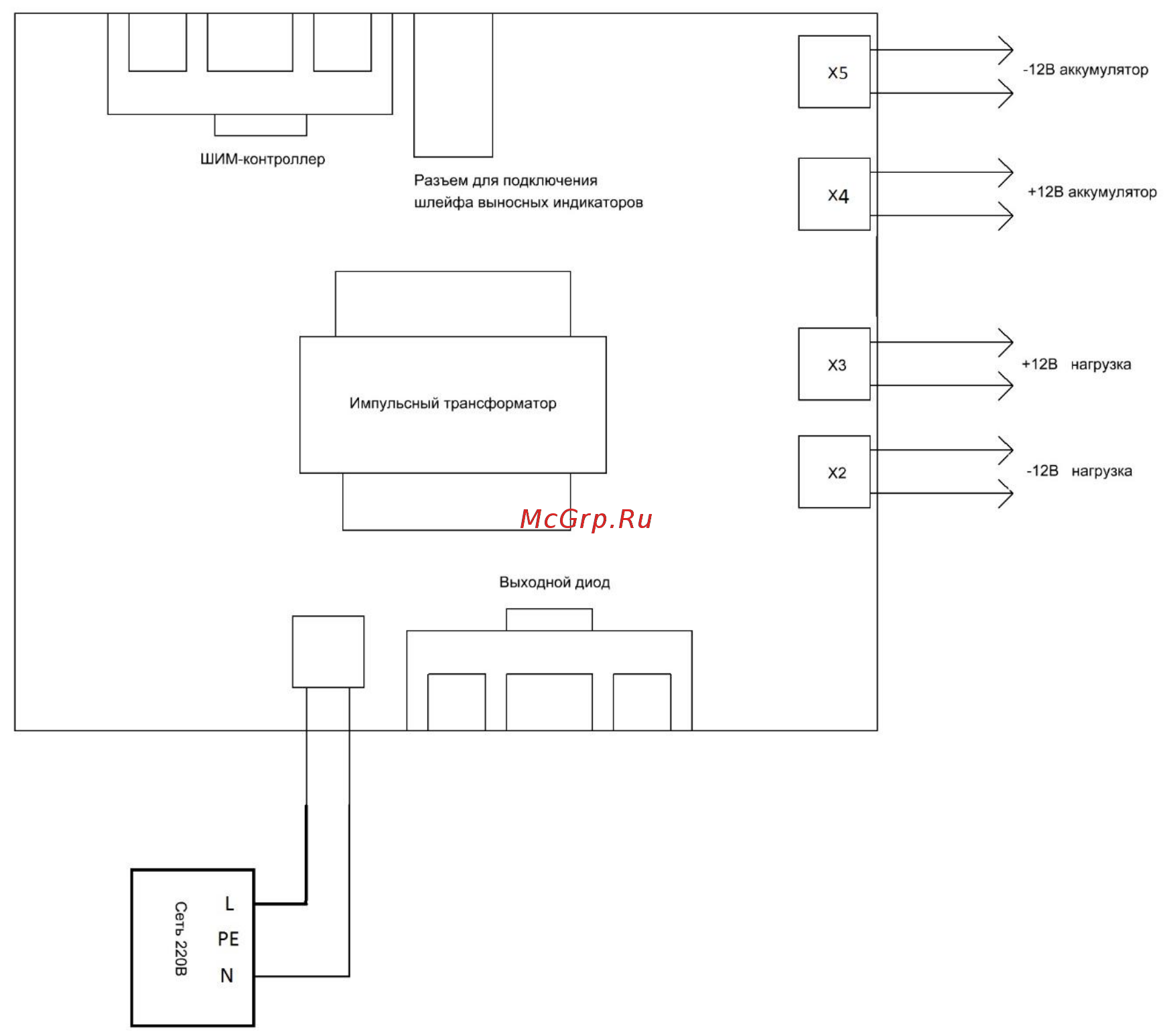

Схема подключения

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В»

и «+12В», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

- подключите аккумулятор. Должен загореться индикатор «АКБ».

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «+12В»

и «АКБ» будут продолжать светиться, что свидетельствует о переходе прибора на

резервное питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Все три индикатора должны

гореть ровным, непрерывным светом.

Закройте крышку прибора и опломбируйте ее.
