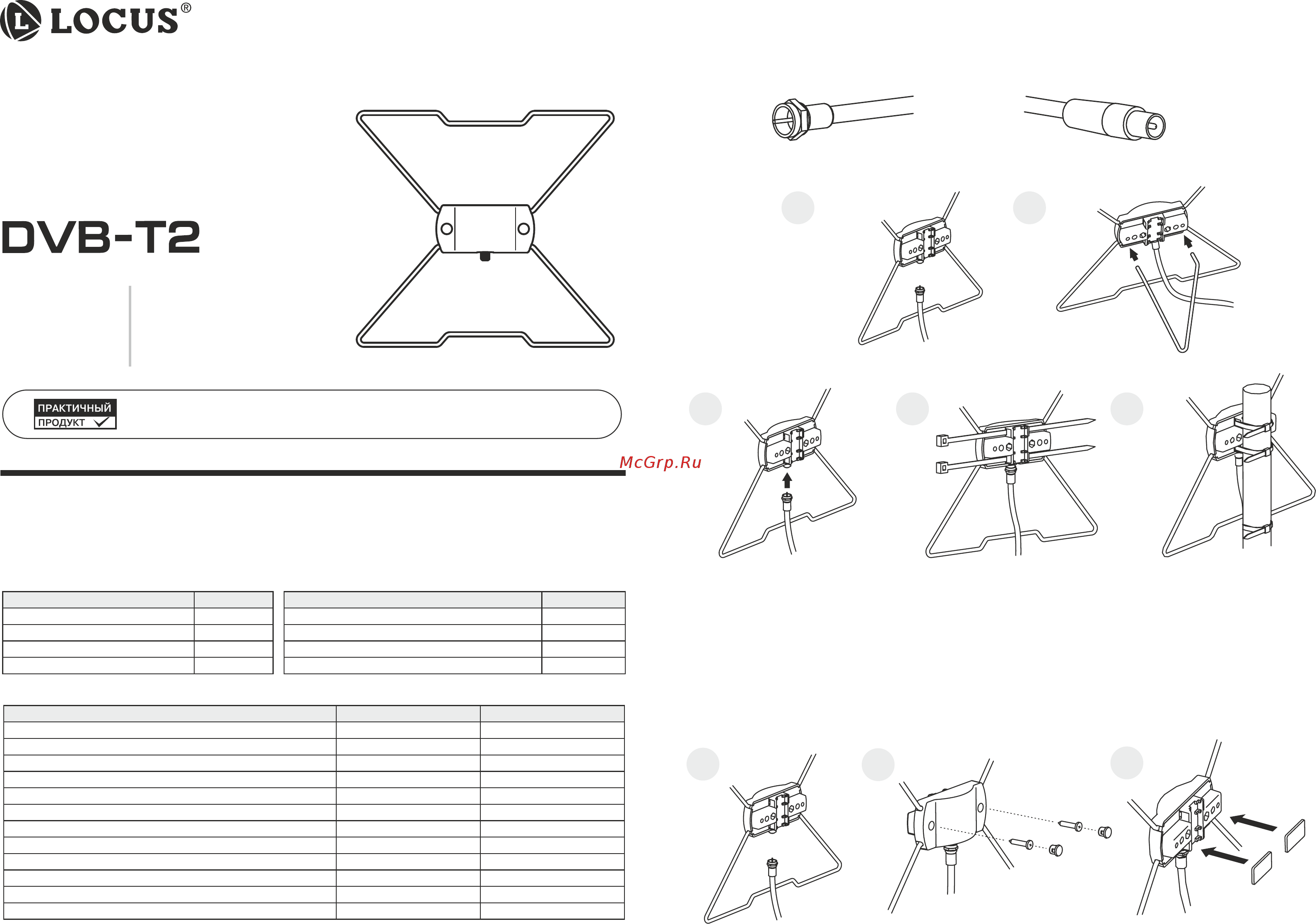

ÐÓÊÎÂÎÄÑÒÂÎ
ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
УНИВЕРСАЛЬНАЯ АНТЕННА
ДЛЯ ЦИФРОВОГО ТВ
ОБЩИЕ СВЕДЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТАНОВКА АНТЕННЫ И ПОДКЛЮЧЕНИЕ КАБЕЛЯ
Телевизионная универсальная антенна «МАХАОН» предназначена для просмотра телепрограмм
цифрового вещания DVB-T/T2. Антенна поставляется в пассивном и активном исполнении.
Инновационная конструкция позволяет крепить антенну на уличную мачту, стену, раму окна или
размещать внутри помещения возле телевизора.
Модель
L950.02
L951.02
Диапазон частот, МГц
470-862
470-862
Макс. коэффициент усиления, дБи
5
15
Коэффициент стоячей волны
2
2
Волновое сопротивление, Ом
75
75
Встроенный усилитель
-
есть
Модель электронной платы
LSS-776
LSA-089
Напряжение питания, В
-
5
Ток потребления, мА
-
25
Электропитание от антенного входа
-
есть
Коэффициент шума усилителя
-
0,7
Габаритные размеры(без опоры),мм
225x245x32
292x300x32
Масса антенны без упаковки, кг
0,105
0,105
«Практичный продукт» - это серия доступныхи эффективных товаров от компании LOCUS. Несмотря
на низкую цену, товары серии обладают высокими техническими характеристиками, удобством в
эксплуатации и повышенной износостойкостью.
КОМПЛЕКТНОСТЬ
Махаон
модели
артикул
109290035
109290036
L950.02
L951.02
Наименование
Кол-во, шт.
Антенна
1
Опора
1
Руководство по эксплуатации
1
Упаковка (пакет)
1
Наименование
Кол-во, шт.
Хомут
3
Винт самонарезающий
2
Дюбель
2
Двухсторонняя самоклеющаяся лента
1
РАЗМЕЩЕНИЕ НА СТОЛЕ
Подключите кабель к антенне. Вставьте опору в отверстия корпуса антенны. Установите антенну на
стол.
Вилка
F-типа
Телевизионная
вилка
Антенна имеет несколько способов установки. Выберите наиболее приемлемый для Вас. Подготовьте
антенный кабель необходимой длины. Рекомендуется использовать кабель марки RG-6/U.
Установите с одной стороны вилку F-типа для подключения к антенне, а с другой стороны
телевизионную вилку для подключения к ресиверу DVB-T2 (телевизору c поддержкой DVB-T2).
УСТАНОВКА НА МАЧТУ
Подключите кабель. Вставьте два хомута в отверстия корпуса антенны. Прислоните к мачте и
зафиксируйте. Закрепите кабель на мачте третьим хомутом.
1 2
1 2 3
УСТАНОВКА НА СТЕНУ ИЛИ РАМУ ОКНА
Крепление самонарезающими винтами
Подключите кабель к антенне. Аккуратно снимите заглушки на корпусе. Под ними расположены
крепежные отверстия. Закрепите антенну на стене, используя самонарезающие винты и дюбели.
После фиксации установите заглуши на свои места.
Крепление при помощи двухсторонней самоклеющейся ленты.
Подключите кабель к антенне. Очистите сухой безворсовой тканью задние плоскости корпуса антенны,
которые будут прикасаться к стене, и место установки на стене . Разрежьте ножницами самоклеющуюся
ленту на две одинаковые части, снимите защитную пленку с одной сторны и приклейте в указанные
места корпуса (рис. 2б). Снимите защитную пленку с другой стороны и прижмите корпус антенны к
месту установки. Используйте двухстороннюю самоклеющуюся ленту только внутри помещения
на ровных поверхностях!
1
2б
2а
