Samsung HT-C5550P [19/67] Подключение громкоговорителей
![Samsung HT-C5550P [19/67] Подключение громкоговорителей](/views2/1038930/page19/bg13.png)
Pyccкий 19
02 Подключения

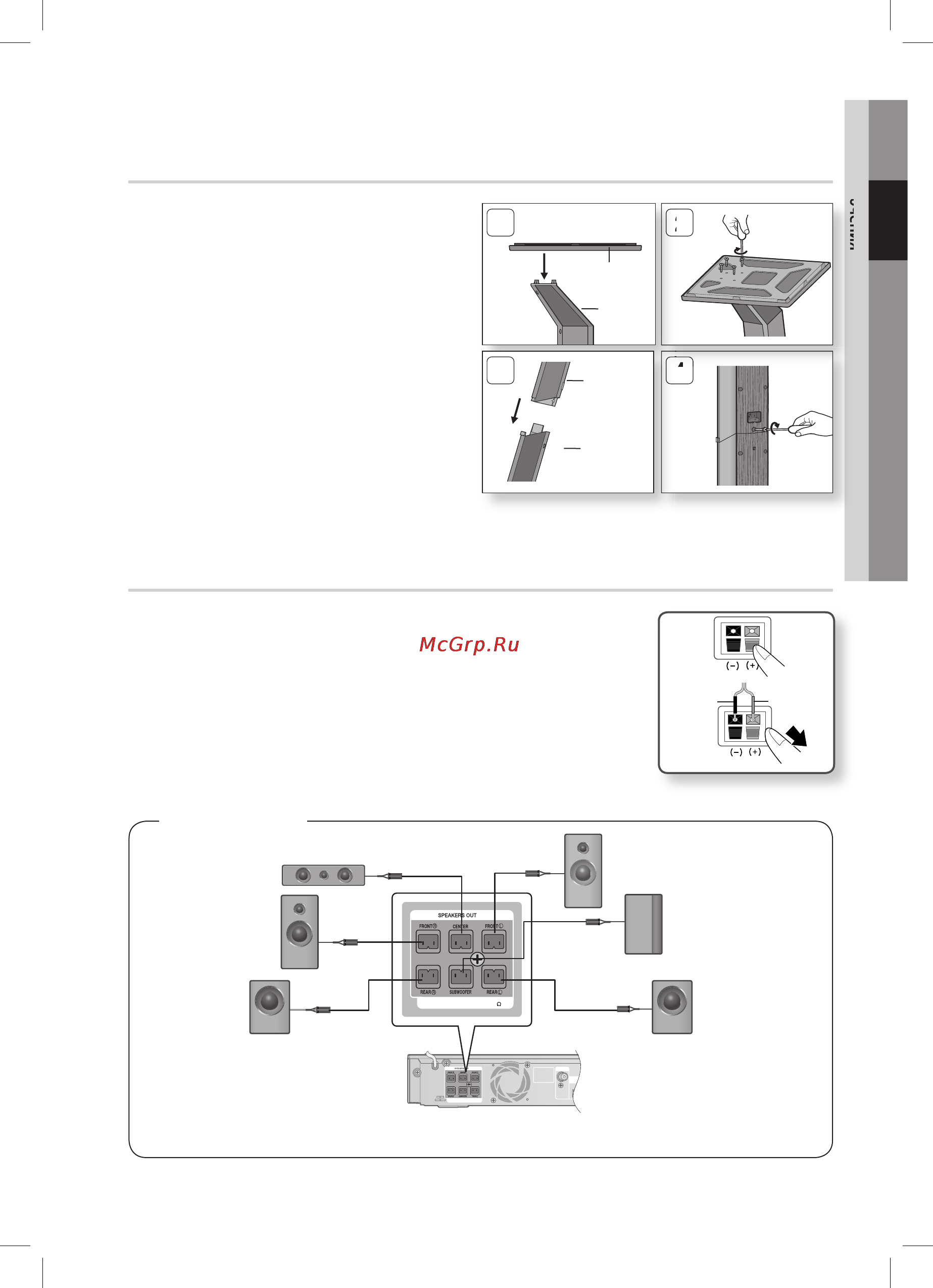

Установка громкоговорителей на высокую подставку
* Только для HT-C5550 - фронтальные/
боковые громкоговорители
Переверните подставку и прикрепите ее
к основанию подставки.
Вставьте четыре маленьких винта в четыре
отверстия, отмеченные стрелками, используя
отвертку, как показано на рисунке.
Закрепите громкоговоритель сверху на
собранной подставке.
Вставьте другой большой винт
в отверстие с задней стороны
громкоговорителя и закрутите с
помощью отвертки в направлении по
часовой стрелке, как показано на рисунке.
1.
2.
3.
4.
4
2
Подставка
Основание
подставки
1
3
Подставка
Громкоговоритель
Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней стороне
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Выполните подключение к разъемам на задней панели
устройства, учитывая цвета разъемов и гнезд громкоговорителей.
1.
2.
3.
Черный
Красный
FM ANT
SPEAKER IMPEDANCE : 3
FM ANT
SPEAKER IMPEDANCE : 3
SPEAKER IMPEDANCE : 3
Фронтальный
громкоговоритель
(П)
Сабвуфер
Боковой
громкоговоритель (П)
Боковой
громкоговоритель (Л)
Фронтальный
громкоговоритель (Л)
Центральный
громкоговоритель
Для HT-C5500
* Инструкции по установке громкоговорителей для модели HT-C5550 см. на стр. 18.
HT-C5500_CIS_RUS_0310_SEHZ.indd 19HT-C5500_CIS_RUS_0310_SEHZ.indd 19 2010-03-10 7:54:532010-03-10 7:54:53
