Kentatsu KHHA610CFAN3 [17/20] Эта схема электропроводки справедлива для моделей работающих только в режиме охлаждения

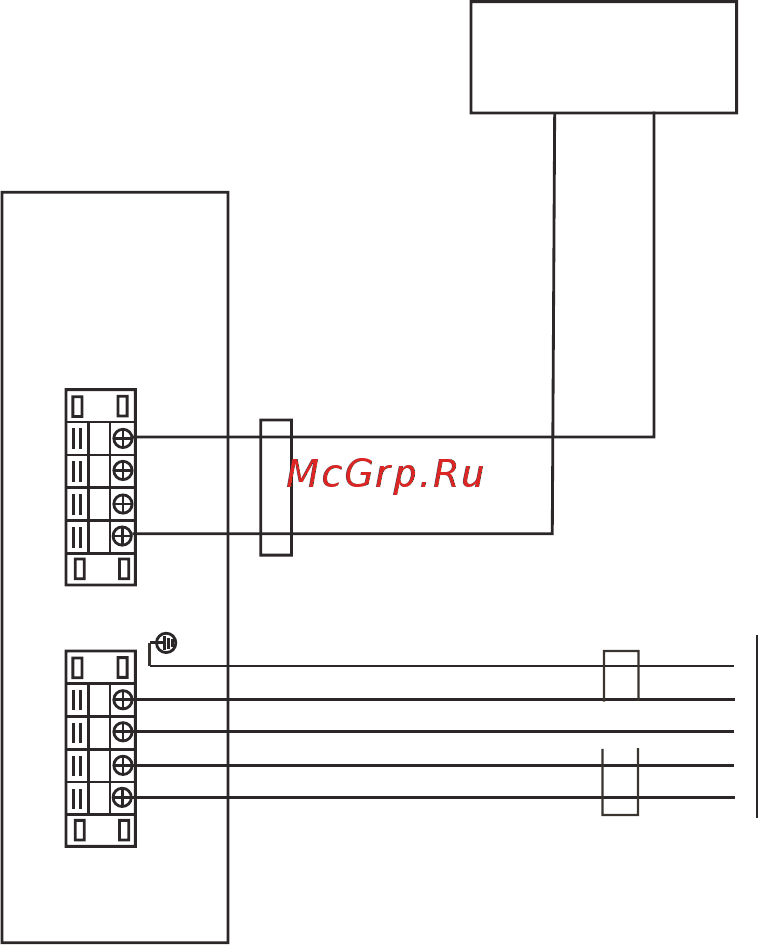

6. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ABCN 1234

Внутренний блок

2-жильный кабель

RVV-300/500 2X1,0 мм

Наружный блок

Электропроводка ис-

точника питания

Сигнальный провод

Сеть электропитания

380–400 В, 3 фазы, 50 Гц

5-жильный кабель

RVV-300/500 4X16+1x10 мм

()

RVV-300/500 4X25+1x16 мм

()

RVV-300/500 4X25+1x16 мм

()

RVV-300/500 4X35+1x16 мм

()

Эта схема электропроводки справедлива для моделей,

работающих только в режиме охлаждения.

Рис. 6-1

ПРИМЕЧАНИЕ

• Обращайте внимание на правильное чередование фаз питающей электросети. При неправильном под-

ключении компрессор не запустится. При этом светится индикатор неисправности на плате управления

наружного блока. Для получения дополнительной информации см. схему соединений, размещенную на

крышке электрического щитка наружного блока.

• После переключения фаз подайте на блок электропитание. Индикатор неисправности погаснет, а ком-

прессор будет работать в штатном режиме.
