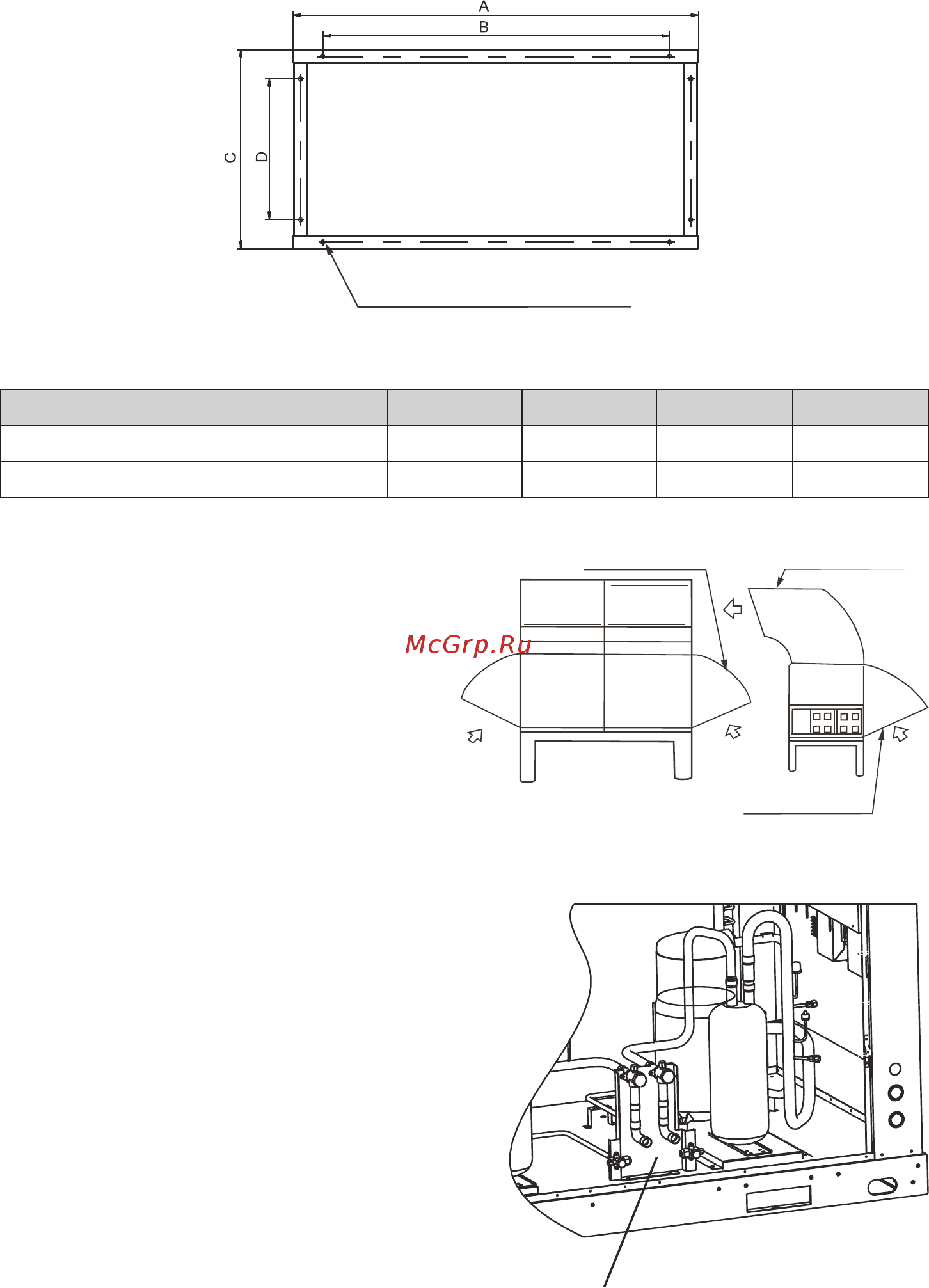

Расстояние между фундаментными болтами показано на рис. 2-5.

Сквозное отверстие (прямоугольного сечения 15х20)

(Единицы: мм)

Рис. 2-5

Таблица 2-2

МОДЕЛЬ

A B C D

KHHA530CFAN3/KHHA610CFAN3 1834 1568 899 635

KHHA700CFAN3/KHHA1050CFAN3 2158 1872 1082 774

• В регионах, подверженных снегопадам, необ-

ходимо смонтировать навесы для защиты от

снега. (См. рисунок справа). Отсутствие таких

навесов может стать причиной неполадок. Для

предотвращения влияния снега установите за-

щитный короб сверху, а также снегозащитные

короба над отверстиями для входа и выхода

воздуха.

2.5 Трубы хладагента

• Патрубки для труб хладагента расположены внутри

наружного блока. Поэтому сначала снимите перед-

нюю правую панель.

• Если трубы подведены с передней стороны, их можно

подключить через правую переднюю панель.

• Чтобы предотвратить воздействие пламени на кон-

струкцию при пайке труб внутреннего и наружного

блоков подложите листовой металл под вентили, как

показано на рис. 2-7.

Защитный короб

над отверстием для входа воздуха

Верхний защитный короб

над отверстиями для выхода воздуха

Защитный короб

над отверстием для входа воздуха

Рис. 2-6

Стальной лист

Рис. 2-7
