15
переходников А, В, С и D. Затем снимите нагнетательный шланг. После удаления всего заправленного
хладагента заверните гайку отверстия для технического обслуживания вентиля А.
• Полностью откройте золотники с квадратной головкой вентилей А и В.
• Затяните крышки с квадратными головками вентилей А и В.
• Удаление воздуха при помощи вакуумного насоса (рис. 4-4). (Порядок использования манометрическо-
го коллектора смотрите в инструкции по эксплуатации манометрического коллектора)
• Ослабьте и снимите гайку отверстия для технического обслуживания вентиля А, затем присоедините
нагнетательный шланг вентиля коллектора к отверстию для технического обслуживания вентиля А (за-
кройте оба вентиля А и В).
• Присоедините к вакуумному насосу переходник для нагнетательного шланга.
• Полностью откройте рукоятку низкого давления (Lo) коллектора.
• Затяните крышки с квадратными головками вентилей А и В.
• Удаление воздуха при помощи вакуумного насоса (рис. 4-4). (Порядок использования манометрическо-
го коллектора смотрите в инструкции по его эксплуатации).
• Ослабьте и снимите гайку отверстия для технического обслуживания вентиля А, затем присоедините
нагнетательный шланг вентиля коллектора к отверстию для технического обслуживания вентиля А (за-
кройте оба вентиля А и В).
• Присоедините к вакуумному насосу переходник для нагнетательного шланга.
• Полностью откройте рукоятку низкого давления (Lo) коллектора.
• Включите вакуумный насос, чтобы удалить воздух. В начале откачки воздуха слегка отверните гайку
технологического отверстия клапана В и проверьте, что в него входит воздух (при этом изменяется звук
работы вакуумного насоса, а измеритель манометрического коллектора показывает значения от отри-
цательных до 0). Затем затяните гайку отверстия для технического обслуживания.
• После завершения вакуумирования полностью затяните рукоятку низкого давления (Lo) коллектора и
выключите вакуумный насос. Продолжайте откачивать воздух не менее 15 минут. Убедитесь в том, что
мультиметр показывает значение –1,0 10 Па (–76 см. рт. ст.).
• Ослабьте и снимите крышку с квадратной головкой вентилей А и В. Полностью откройте вентили А и В,
затем затяните крышки с квадратными головками вентилей А и В.
• Снимите нагнетательный шланг с отверстия для технического обслуживания вентиля А, затем затяните гайку.
• Порядок использования вентиля
• Открывайте золотник, пока он не коснется упора. Не пытайтесь вращать золотник дальше.
• Ключом или аналогичным инструментом затяните крышку клапана. Момент затяжки крышки указан в
приведенной выше табл. 3 «Моменты затяжки».
• После завершения монтажа и перед тестовым запуском откройте все вентили. Каждый блок оснащен
двумя вентилями различного размера, расположенными на стороне наружного блока. Один из этих
вентилей — это вентиль газа, а второй — вентиль жидкости. Порядок открытия и закрытия вентиля
показан на рисунке справа (рис. 4-5).
• Порядок открытия вентиля. Полностью откройте крышку с квадратной головкой с помощью ключа. За-
тем затяните крышку с квадратной головкой.
• Порядок закрытия вентиля. Следуйте тому же порядку, как и для открытия вентилей, но вращайте ключ
по часовой стрелке до упора.
4.5 Выявление течей
• Для выявления течей газа у переходников ис-
пользуйте мыльную воду или течеискатель.
4.6 Теплоизоляция
• Оберните теплоизоляционным материалом вы-
ступающие наружу части завальцованных соеди-
нений труб, а также жидкостную трубу и трубу
газовой линии. Убедитесь в отсутствии зазоров
между листами материала.
• Некачественная теплоизоляция может стать при-
чиной образования конденсата.

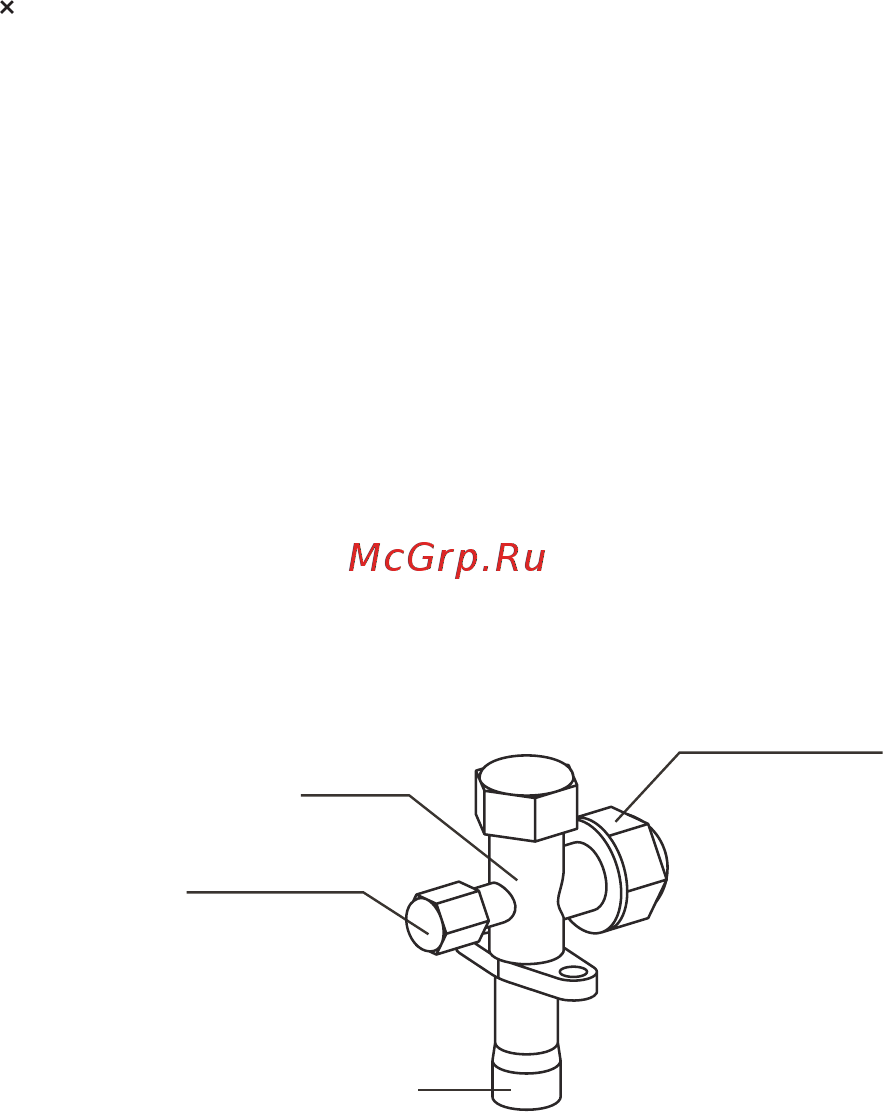

Вход соединительной трубы
Системный порт
Отверстие для технического
обслуживания
Корпус вентиля
Рис. 4-5
