16
5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Внимание!
• Для кондиционера следует использовать специальный источник питания. Выберите источник электро-
питания соответственно для внутреннего и наружного блоков. Напряжение электропитания должно
соответствовать номинальному.
• Цепь внешнего электропитания кондиционера должна иметь провод заземления. Провод заземления внутрен-
него блока должен быть надежно соединен с проводом заземления внешнего источника электропитания.
• Электропроводку должен выполнять профессиональный электрик в соответствии с электрической схемой.
• Прокладывайте провода в соответствии с действующими государственными электротехническими
стандартами, и установите устройство защитного отключения (УЗО).
• Силовые и сигнальные провода следует прокладывать аккуратно, не допуская взаимных помех или со-
прикосновения с соединительной трубой или вентилем.
• Силовой кабель к этому оборудованию не прилагается. Пользователь может выбрать силовой кабель
в соответствии с указанными техническими характеристиками источника электропитания. Сращивать
провода не разрешается.
• После завершения соединения проводов дважды проверьте их, затем присоедините источник электропитания.
• Согласно государственным нормам в цепь электропитания необходимо установить разъединитель, от-
ключающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, и устрой-
ство защитного отключения (УЗО) с номинальным током утечки 10 мА.
• Агрегат должен быть установлен в соответствии с государственными правилами монтажа электроустановок.
• Требования к питающей электросети

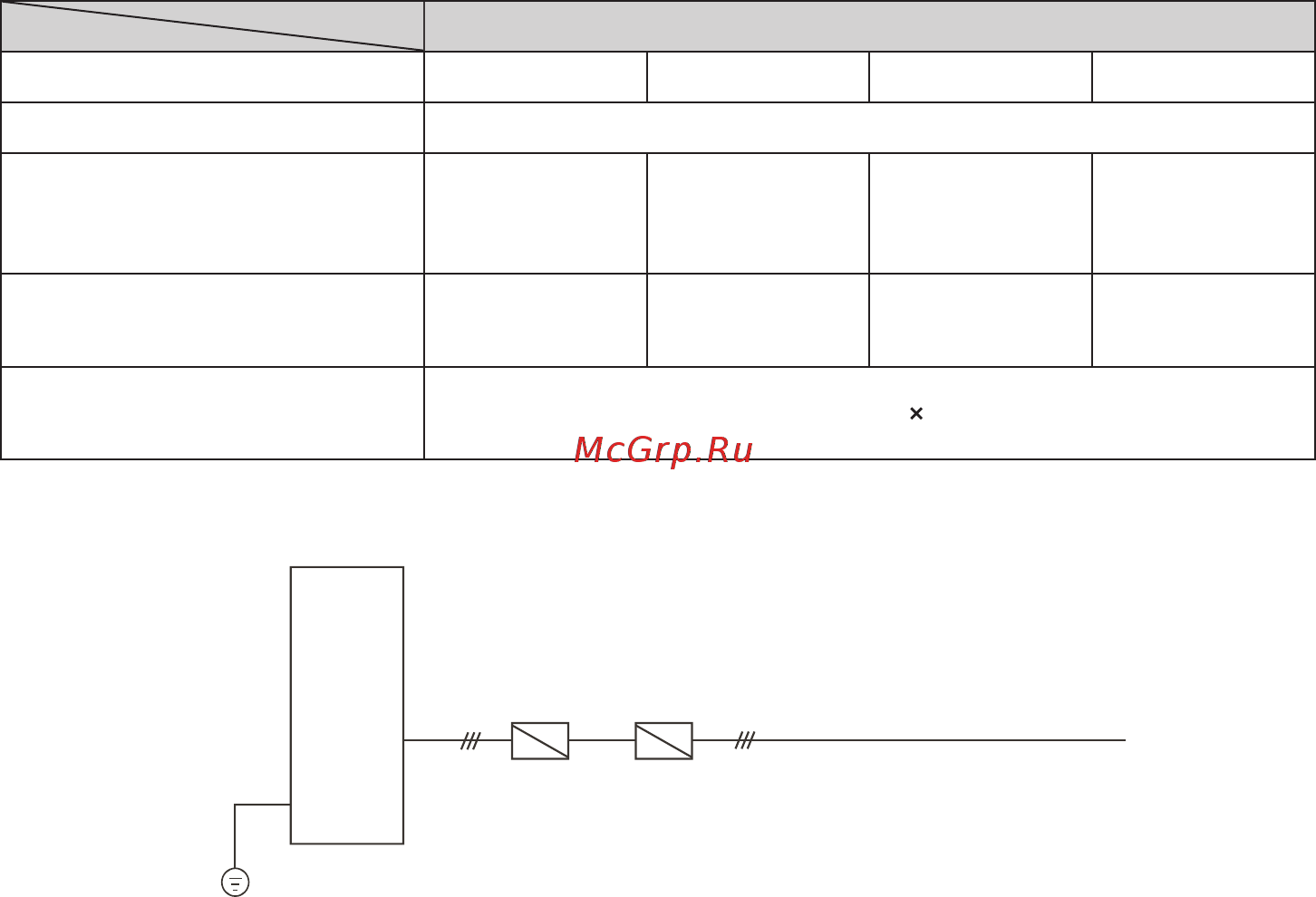

Таблица 5-1
Наружный блок
Модель KHHA530CFAN3 KHHA610CFAN3 KHHA700CFAN3 KHHA1050CFAN3
Электропитание 380–400 В, 3 фазы, 50 Гц
Номинальный ток срабатывания
автомата защиты электропитания/
предохранителя (А)
80/60 90/70 100/80 120/100
Силовой кабель наружного бло-
ка, включая провод заземления
RVV-300/500
4X16+1x10 мм
2
RVV-300/500
4X25+1x16 мм
2
RVV-300/500
4X25+1x16 мм
2
RVV-300/500
4X35+1x16 мм
2
Соединительный провод
наружного и внутреннего блоков
RVV-300/500 2 1,0 мм
2
• Электропроводка
Электропроводка выполняется следующим образом: (схема соединений)
Наружный блок
УЗО Ручной выключатель Электропитание наружного блока
380–400 В 3 фазы, 50 Гц
Рис. 5-1
ПРИМЕЧАНИЕ
Определите главный и вспомогательный наружные блоки. С сигнальным проводом внутреннего блока
соединяется только главный блок. Пользователь должен установить переключатель на плате элек-
тронного управления наружного блока так, как указано в инструкции, в противном случае может воз-
никнуть неисправность.
