8
ПРИМЕЧАНИЕ
• Чтобы предотвратить окисление труб хладагента во время сварки, их необходимо заполнить азотом. В
противном случае кусочки окислов могут блокировать циркуляцию хладагента.

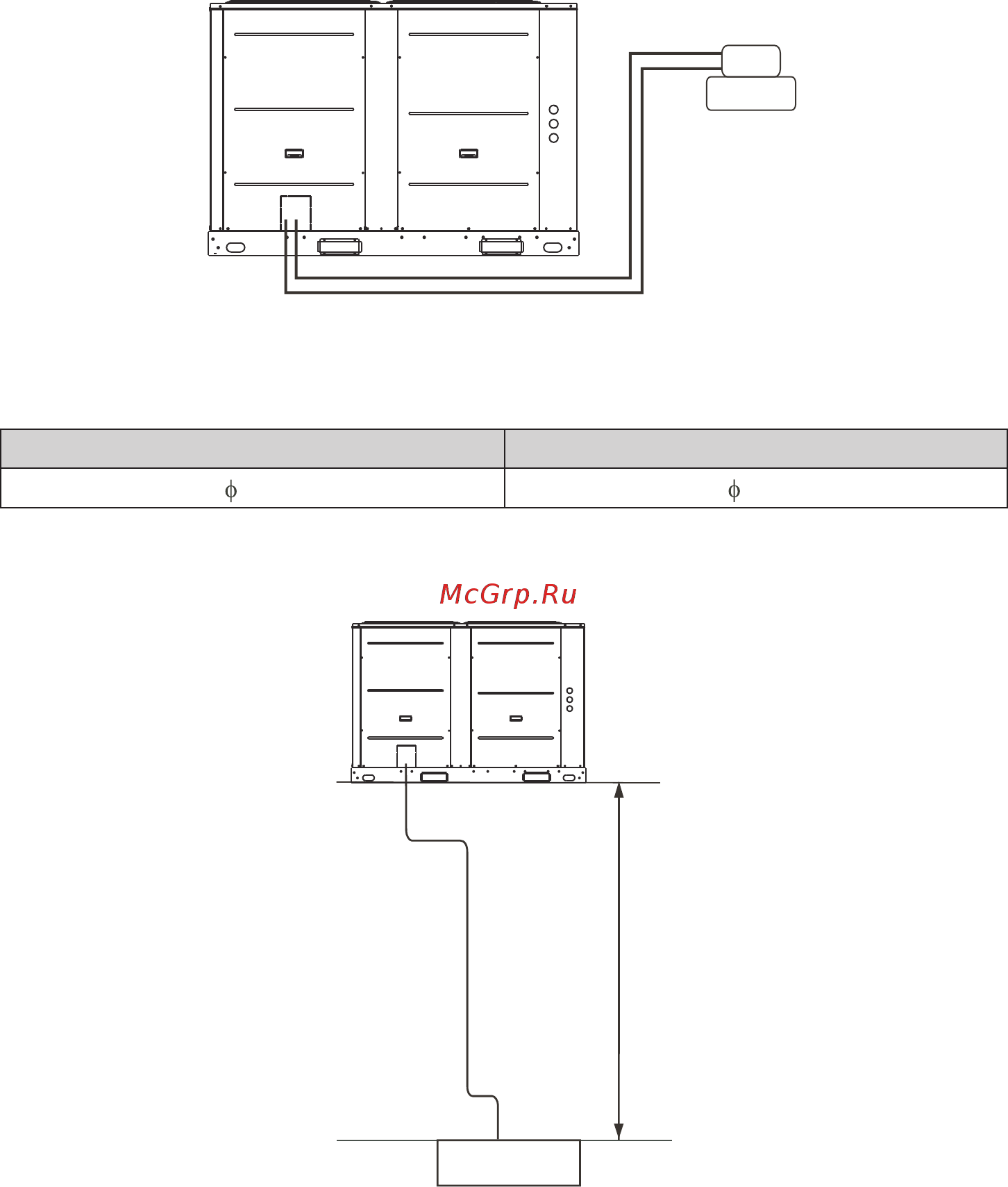

2.6 Размеры труб наружного блока и способы их прокладки.
Внутренний блок
Рис. 2-8
• Размеры труб наружного блока и способы их прокладки.
Таблица 2-3
Труба газовой линии Жидкостная труба
25,0
12,7
• Допустимая длина трубопровода хладагента и перепад высот.
Наружный блок
Перепад высот между внутренним
и наружным блоками Н < 30 м
Максимальная длина трубопровода L ≤ 50 м
Внутренний блок
Рис. 2-9
