KRFM
51
Крышный кондиционер
10.7. Модель 20 тонн
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
25 50 75 100 125 150 200 250 300
Поток воздуха (фут
3
/мин)
9296 8782 8452 8289 8179 7826 7388 6955 6555
Тормозная мощность (кВт)
5,86 5,73 5,59 5,44 5,50 5,27 4,98 4,66 4,32
Частота вращения
вентилятора (об/мин)
818 819 819 820 820 821 822 823 825

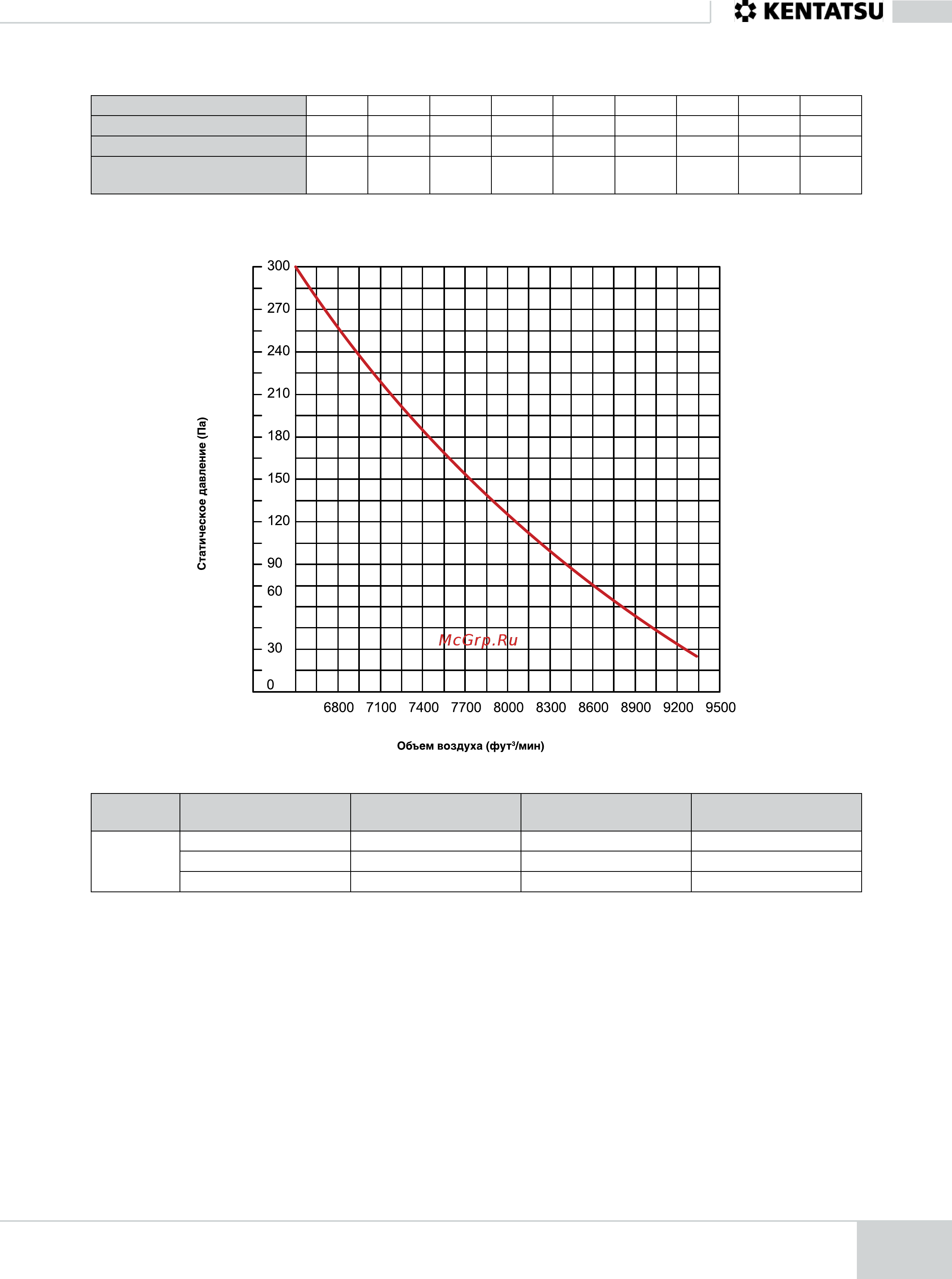

График зависимости величины статического давления от расхода воздуха
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
20 тонн 0 14000 2 х 1,3 940
10 13500 2 х 1,4 938
20 13100 2 х 1,5 930
