RUS Инструкция по применению
ВЫТЯЖКИ КУХОННЫЕ
10
RUS Инструкция по применению
точки (А, В, С, D) на стене и просвер-
лите в них отверстия диаметром 8 мм.
Наметьте и просвер¬лите отверстия
диаметром б мм для монтажа планки
крепления декоративного короба (F, Е)

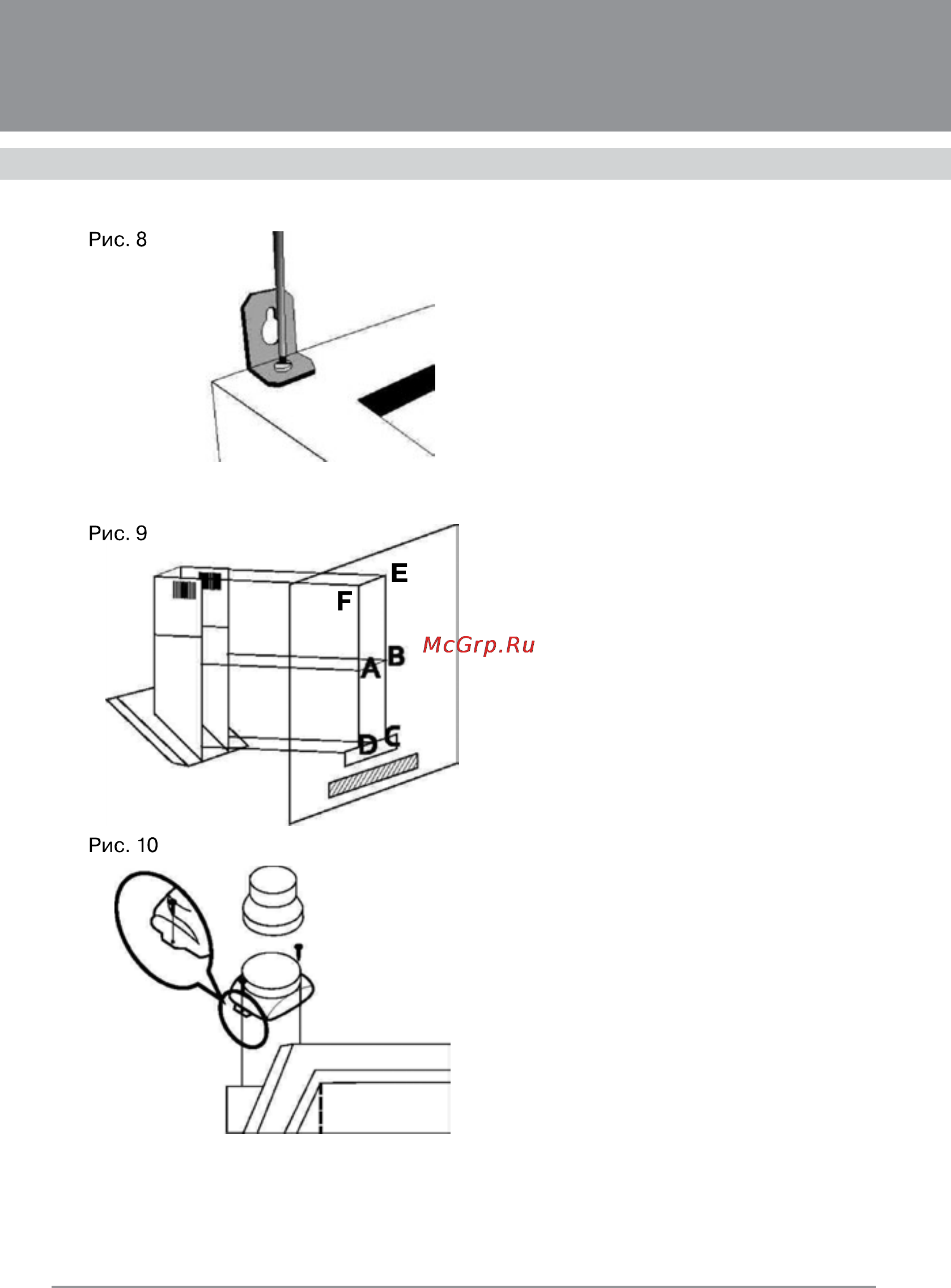

(рис. 9). При этом необходимо учиты-
вать, что планка относительно потолка
должна быть установлена таким обра-
зом, чтобы верхний край крепящегося
к ней внутреннего декоративного ко-
роба вплотную подходил к потолку.
3. Установите дюбели Ø 8 мм в отвер-
стия (А, В, С, D), а дюбели Ø 6 мм в от-
верстия (F, E).
4. Вверните два шурупа в два отвер-
стия (А, В) таким образом, чтобы рас-
стояние между стеной и головкой шу-
рупа составляло 5 мм. Установите
планку крепления декоративного ко-
роба, ввернув шурупы в два верхних
отверстия (F, E).
5. Установите пластмассовый пере-
ходной фланец (если он не установлен)
на соответствующее место сверху вы-
тяжки с помощью двух шурупов (рис. 10).
6. Подвесьте вытяжку на шурупы (А,
В), выровняйте её по горизонту и затя-
ните шурупы отвёрткой. По заверше-
нии выравнивания окончательно за-
крепите вытяжку при помощи шурупов
через отверстия (С, D) изнутри вытяж-
ки (рис. 9).
Если Ваша вытяжка будет работать в
режиме отвода воздуха в вентиляци-
онную шахту, оденьте один конец гиб-
кого воздуховода (в комплект постав-
ки не входит) на переходной фланец.
Место стыковки переходного фланца
с воздуховодом промажьте гермети-
ком, а сам воздуховод закрепите на
переходном фланце с помощью хо-
мута (в комплект поставки не входит)
(рис. 11). Второй конец гибкого возду-
ховода соедините с вентиляционным
отверстием.
Избегайте лишних изгибов воздухо-
вода. Чем короче и прямее (без лиш-
них изгибов) воздуховод, тем выше
