Kentatsu KFHD25H0EN1 [17/28] Внимание

• Организация сифона

Для предотвращения проникновения неприятных запахов система отвода конденсата должна иметь сифон.

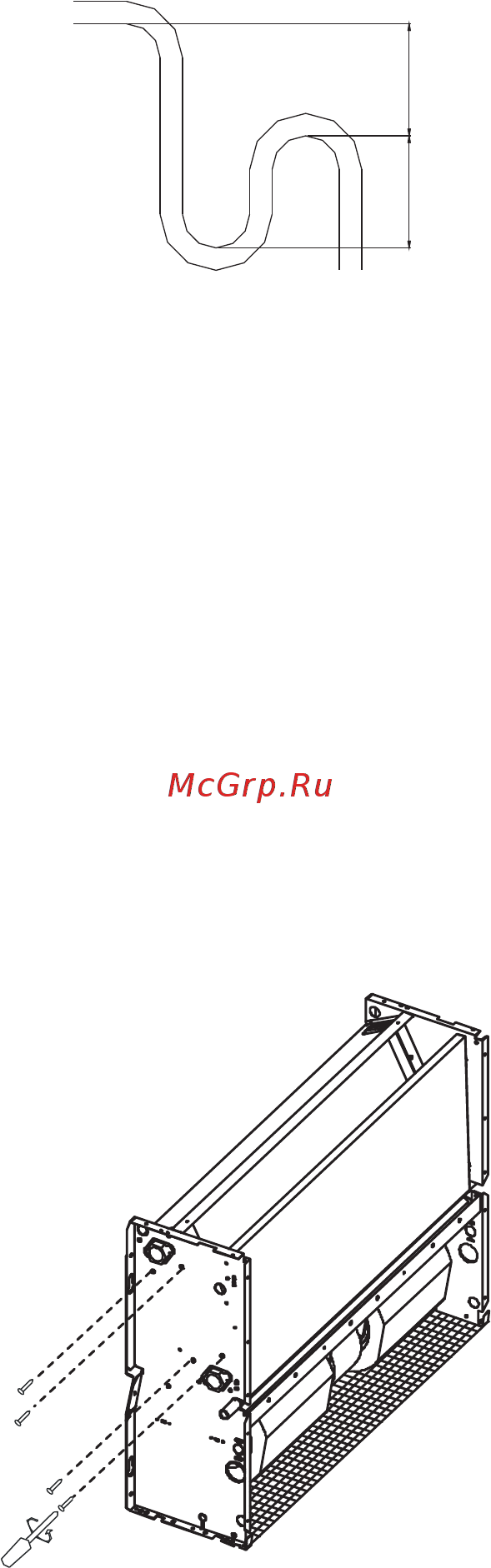

На иллюстрации ниже приведены рекомендуемые размеры сифона.

50 мм

3 см/м

Рис. 3-9

В самой нижней точке сифона должна быть предусмотрена сливная пробка, которую можно легко удалить.

ВНИМАНИЕ!

ВАЖНО!

Дренажный трубопровод следует располагать таким образом, чтобы его вес не воспринимался дренажным

коллектором фанкойла.

• Как повернуть теплообменник, чтобы соединительные патрубки оказались справа.

Фанкойл поставляется с левым расположением соединительных патрубков теплообменника. Конструкция фан-

койла позволяет повернуть теплообменник на 180 градусов, чтобы соединительные патрубки оказались справа.

Поворот основного и дополнительного теплообменников на 180 градусов можно выполнить и когда фанкойл

уже установлен по месту, но более удобно это сделать до монтажа, расположив его на прочном основании.

Порядок действий при повороте теплообменника на 180 градусов.

1 Снимите кожух (модели KFHD H0EN1).

2 Отверните расположенные с двух сторон винты крепления теплообменника к раме фанкойла.

3 Поверните теплообменник на 180 градусов в указанном на рисунке направлении.

4 Снова заверните крепежные винты.

5 Установите на место кожух (модели KFHD H0EN1).

50 мм

3 см/м

Рис. 3-10
