MBS PG-801 [13/18] Варианты установки

Данные варочные поверхности разработаны для установки в столешницу глубиной 600 мм. ●

Любые боковые панели мебели выше варочной панели должны располагаться на расстоянии ●

не менее 150 мм от отверстия для встраивания варочной поверхности.

Размеры варочной поверхности и отверстия для встраивания показаны на рисунке. ●

Установка и крепление

Перед установкой варочной панели в отверстие для встраивания, разместите по краю ●

поверхности специальную прокладку.

Важно распределить прокладку равномерно, без зазоров и нахлестов, для предотвращения ●

попадания жидкости под варочную поверхность.

- Снимите крышку и конфорки и переверните варочную панель,

стараясь не повредить свечи розжига и термопары.

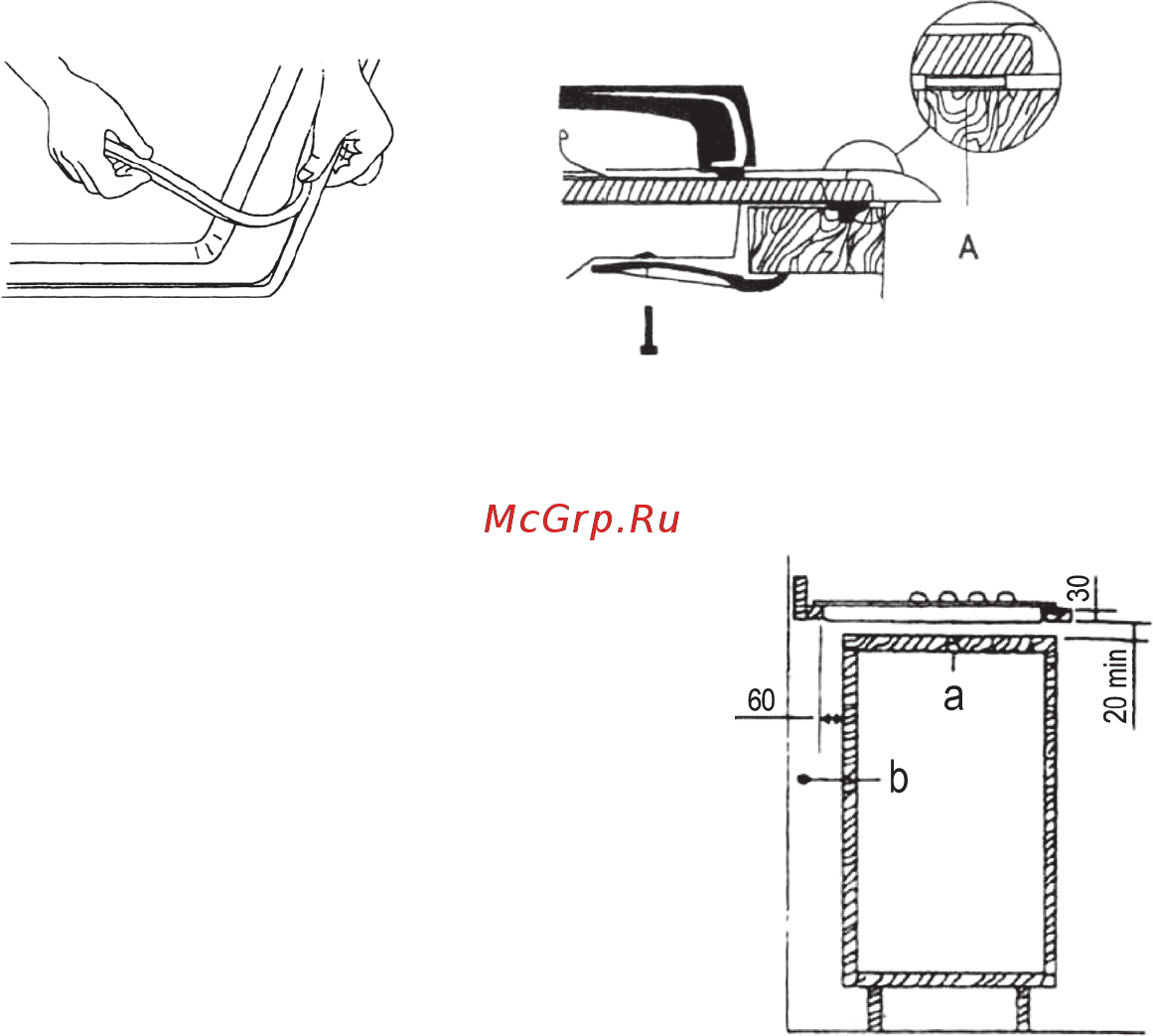

- Разместите прокладку по краю варочной поверхности как показано

на рисунке.

- Установите варочную панель в отверстие для встраивания и вдавите ее,

чтобы поверхность плотно легла на шкафчик, как показано на рисунке.

Боковые пружины удержат ее на месте.

Варианты установки

На шкаф с дверью

При сборке шкафа необходимо соблюдать меры ●

для предотвращения его контакта с корпусом

варочной поверхности, который во время работы

сильно нагревается. Рекомендуемый способ

установки, чтобы избежать этой проблемы, показан

на рисунке.

Панель под варочной поверхностью должна легко ●

сниматься для обеспечения свободного доступа

к варочной поверхности в случае сервисного

обслуживания.

А – прокладка

a – передвигаемая панель

b – пространство для соединения
