ВЕСЫ
EXPLORER
RU-141
Окно "мастера установки нового оборудования" в Windows XP.

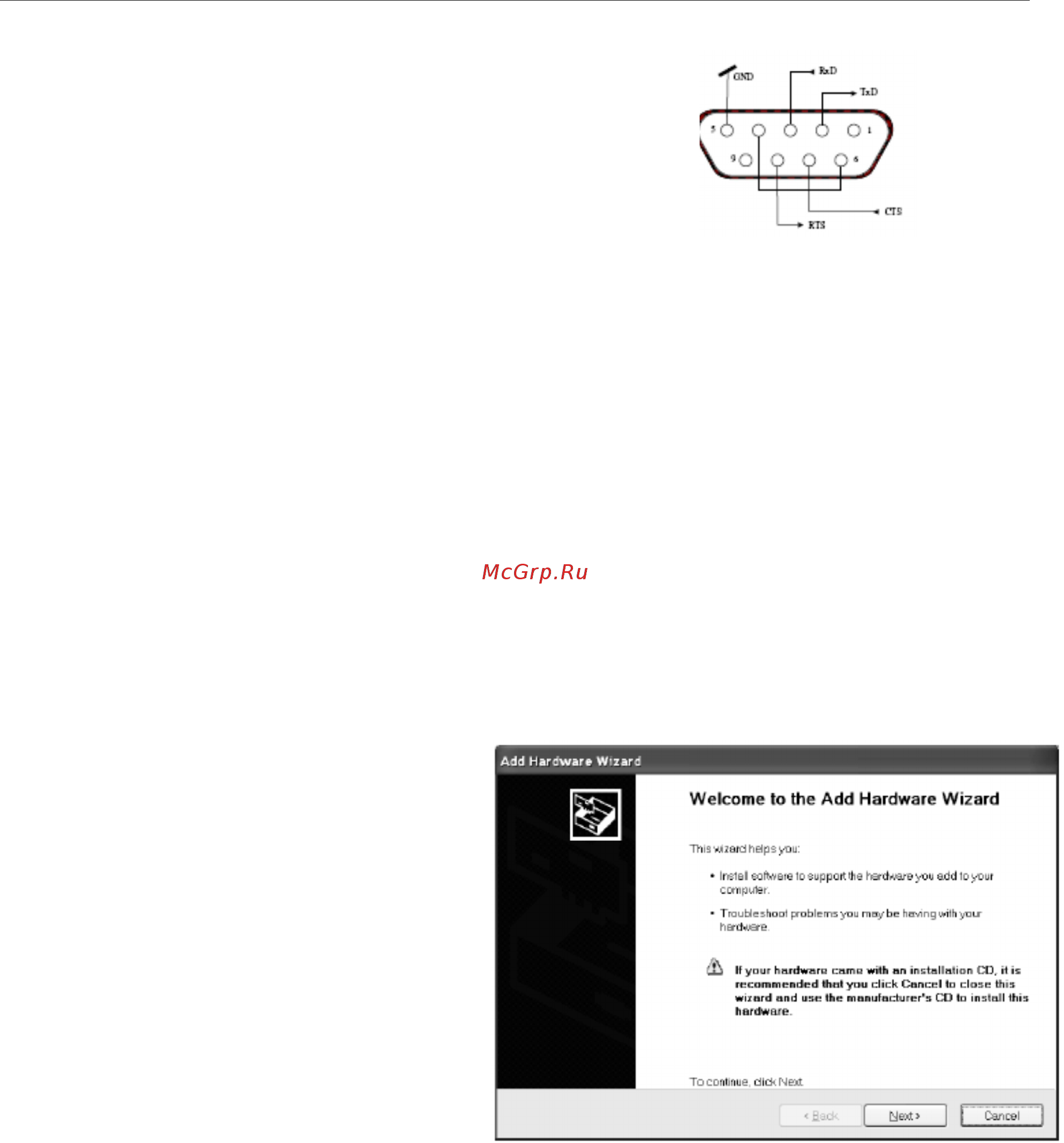

9.5.2
Назначение
контактов
разъема
RS232 (DB9)
Контакт 2: выход передатчика весов (TXD)
Контакт 3: вход приемника весов (RxD)
Контакт 5: сигнальное заземление (GND)
Контакт 7: готовность данных (аппаратное квитирование) (CTS)
Контакт 8: запрос на передачу (аппаратное квитирование) (RTS)
9.6 Интерфейс USB
Интерфейс Ohaus USB - это уникальное решение проблемы подключения весов к компьютеру по универсальной
последовательной шине (USB). USB-устройства подразделяются на такие классы, как дисковые накопители, цифровые
камеры, принтеры и т.д. Весы не входят в общепринятую классификацию, поэтому USB интерфейс Ohaus был
разработан на базе стандартного последовательного интерфейса RS232.
Весы передают данные в компьютер в формате USB. Данные из порта USB перенаправляются в виртуальный
порт.Прикладные программы воспринимают его как порт RS232.
Когда прикладная программа посылает команду весам, она выводит эту команду в виртуальный порт, как если бы
это был порт RS232. Компьютер перенаправляет команду из виртуального порта на физический USB-порт
компьютера, к которому подключены весы. Порт принимает данные по шине USB и обрабатывает команду.
С интерфейсом USB поставляется компакт-диск с драйверами, предназначенными для создания требуемого
виртуального порта в компьютере. Требования к системе
•
ПК с установленной операционной системой Windows 98®, Windows 98SE®, Windows ME®, Windows 2000®,
Windows XP® or Windows 7®.
•
Свободный USB-порт (тип А, 4-контактный, розетка)
Подключение к USB-порту
USB-порт весов выведен на 4-контактную розетку USB типа B. Для подключения весов к компьютеру требуется кабель
USB с вилками типа A и типа B на концах (не входит в комплект поставки).
1. Включите весы и проверьте их функционирование.
2. Включите компьютер и проверьте функционирование USB-порта.
3. Подключите кабель к USB-портам компьютера и весов. Windows® обнаружит подключение USB-устройства и
запустит "мастер установки нового оборудования".
Установка ПО виртуального порта
1. Установите компакт-диск с драйверами в
оптический привод компьютера.
Процедуры установки драйвера незначительно
различаются в зависимости от версии ОС
Windows®. Во всех версиях ОС "мастер установки
нового оборудования" в пошаговом режиме
помогает выполнить все необходимые операции.
2. После нажатия кнопки Finish (готово) в окне
мастера виртуальный порт готов к работе.
Windows®, как правило, добавляет виртуальный
порт в конец списка установленных COM-портов.
Например, если ПК имел 4 COM-порта,
виртуальный порт будет установлен как COM5.
При использовании интерфейса USB с
программами, ограничивающими количество
допустимых номеров COM-портов (например,
Ohaus MassTracker может работать только с
портами COM1, 2, 3, и 4), может оказаться
необходимым присвоить новому виртуальному
порту один из этих номеров.
Это можно сделать в диалоговом окне "Параметры порта" диспетчера устройств, который вызывается из панели
управления Windows.
