TRUTH B2092A
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И СОЕДИНЕНИЯ
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И
СОЕДИНЕНИЯ

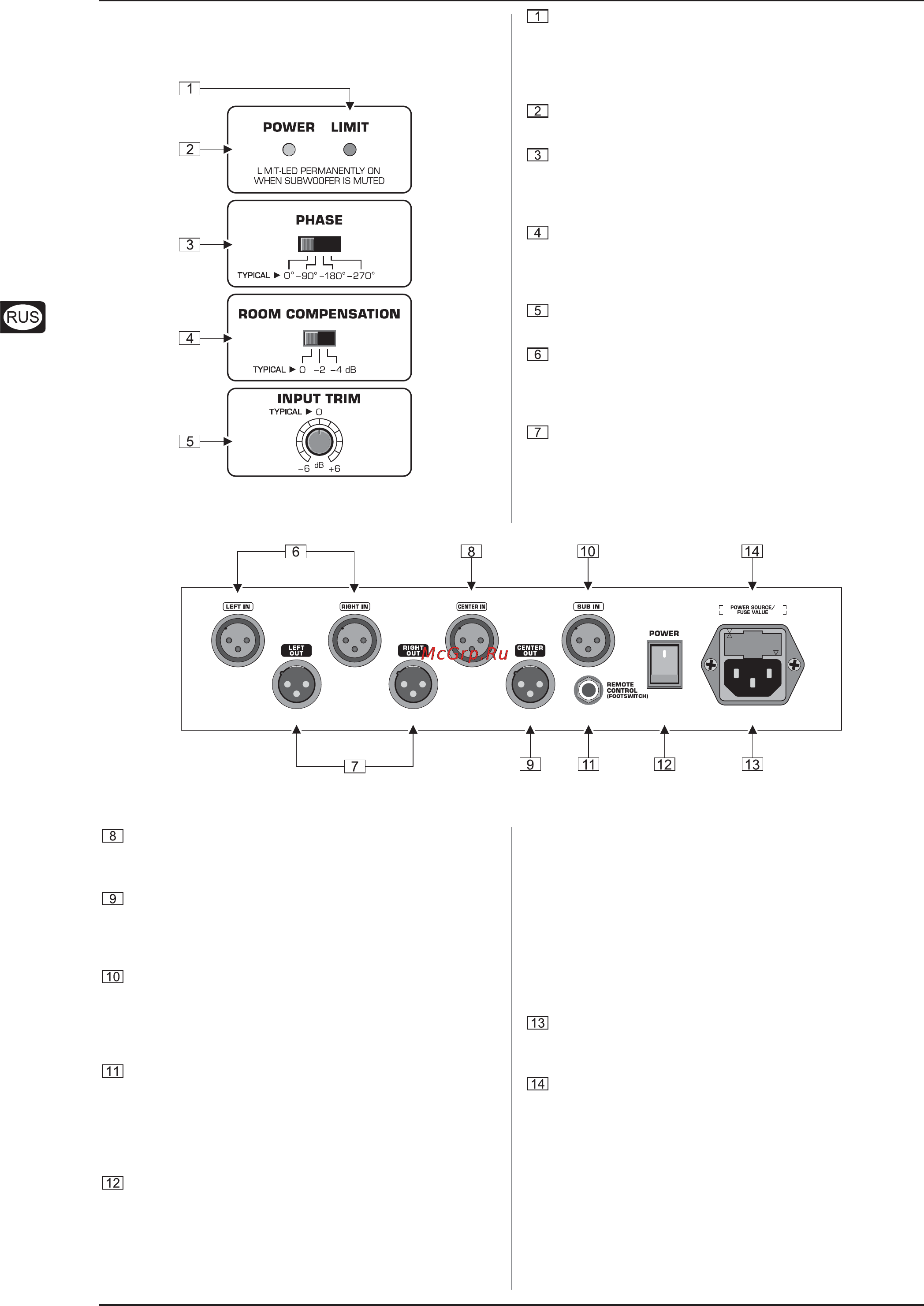

Рис. 2.1: Органы управления с тыльной стороны
Светодиод LIMIT загорается, как только
активизируются встроенные предохранительные
устройства. Если TRUTH включается при помощи
педального выключателя (Mute), то этот светодиод
загорается постоянно.
POWER. Данный светодиод показывает, что динамик
включён.
При помощи переключателя PHASE-можно изменить
положение фаз (0є/-90є/-180є/-270є) В2092А по
отношению к главному динамику (см. также пункт
3.3.2).
ROOM COMPENSATION (функция выравнивания
пространственного воздействия). При помощи
данного переключателя вы можете установить
TRUTH в любое место (пункт 3.3.1)
При помощи INPUT TRIM-регулятора вы можете
установить чувствительность на входе.
LEFT IN и RIGHT IN. Это симметричные входы TRUTH,
выполненные как XLR-гнёзда. Соедините их с
выходами вашего микшерного пульта или
предварительного усилителя (см. пункт 3.1.)
LEFT OUT и RIGHT OUT. Данные выходы подают
сигналы для левого или правого главного динамика.
Отвод сигнала осуществляется за частотным
фильтром, и без использования басов для Subwoofer.
Подсоедините здесь ваши активные главные
динамики или пассивные динамики, входы усилителя.
CENTER IN. Подсоедините здесь центральный выход
вашего декодера объёмного звучания или
предварительного усилителя.
CENTER OUT. Данный выход поставляет сигнал для
центрального динамика системы объёмного звучания.
Если SUB-вход занят, то данный выход
воспроизводит также доли SUB-сигнала свыше 80 Гц.
Соедините выход Subwoofer или LFE-выход вашего
декодера/усилителя системы объёмного звучания
с SUB IN. Частоты более 80 Гц будут предаваться
из CENTER-выхода, а B2092А передаёт частоты
менее 80Гц.
REMOTE CONTROL. При помощи педального
выключателя B2092А можно деактивизировать. Тем
самым вы можете установить А/B-сравнение с и без
Subwoofer. Если B2092А деактивизирован, то
частотный фильтр не используется, так что главные
динамики передают весь частотный диапазон.
Усилитель TRUTH включается с помощью сетевого
выключателя POWER. При подсоединении прибора к
сети выключатель POWER должен находится в
положении “Выкл” (не нажат).
+ Обращаем Ваше внимание на то, что выключатель
POWER не отсоединяет прибор от сети полностью.
Поэтому, если прибор долгое время не будет
использоваться, то следует вынуть вилку
сетевого кабеля из розетки.
+ Всегда включайте TRUTH и всю относящуюся к
нему систему динамиков в последнюю очередь
и выключайте её в первую очередь. Тем самым
вам удастся избежать треска при включении и
выключении других устройств в вашей студии.
Подсоединение к сети происходит через приборную
розетку IEC. Соответствующий сетевой кабель
входит в объём поставки.
ПЕРЕКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ / ВЫБОР
НАПРЯЖЕНИЯ. Перед включением прибора в сеть
проверьте, соответствует ли указанное на нём
напряжение параметрам Вашей местной сети. При
замене предохра-нителя обязательно используйте
тот же его тип. У некоторых приборов переключатель
предохранителей имеет два положения: 230 В и 120
В. Имейте ввиду: если Вы намерены использовать
прибор за пределами Европы с питанием 120 В, то
следует установить предохранитель большего
значения.
Рис. 2.2: Зона соединения В2092А
