Весы Adventurer Pro

2.2.2 Сборка моделей AV64, AVI 14, AV213, AV264, AV313, AV413

Примечание. Инструкции по сборке применимы и к моделям с индексом C, CR, CD, R или U.

1. Установите грузоприемную платформу на конус датчика, расположенный в центре весов.

2. Аккуратно извлеките из упаковки пять (5) стеклянных секций защитного кожуха. Обратите

внимание, что две (2) из них простые, две (2) имеют ручки, а последняя заключена в пла-

стмассовую рамку. Эти секции или панели образуют переднюю и заднюю стенки, боковые

дверцы и верхнюю крышку (соответственно) защитного кожуха. Защитный кожух включа-

ет четыре (4) вертикальных стойки и две (2) поперечины, которые образуют каркас для

установки панелей.

3. Установите простые стеклянные панели, формирующие заднюю и переднюю стенки за-

щитного кожуха.

• Возьмите стеклянную панель и вставьте ее нижнюю кромку в заглубленный паз в

передней части весов, как показано на рисунке.

• После этого подведите верхнюю кромку стеклянной панели в направлении попере-

чины, заведите ее внутрь верхней части каркаса и нажмите на небольшой фикса-

тор под поперечиной.

• Продвиньте стеклянную панель внутрь каркаса, так чтобы она заняла свое место.

• После того как стеклянная панель будет вставлена, отпустите фиксатор.

• Повторите описанные выше действия для установки другой простой стеклянной панели

с противоположной стороны каркаса.

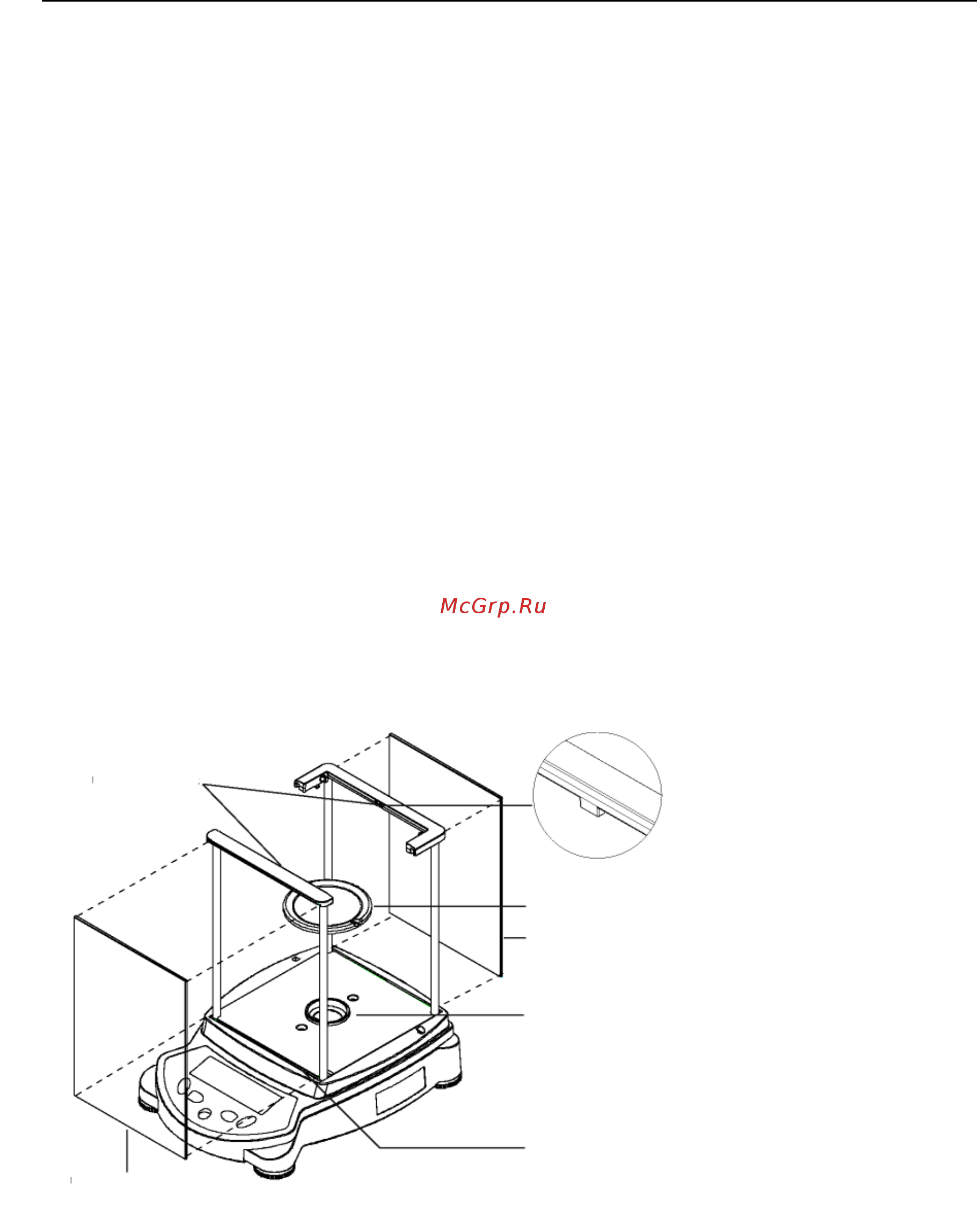

Задняя

стеклянная

панель

Посадочный

конус

Заглубленный

паз

Передняя

стеклянная

панель

Расположе-

ние фиксато-

ров

Грузоприемная платформа

Фиксатор при увеличении
