Руководство по эксплуатации
•
SCD-408U

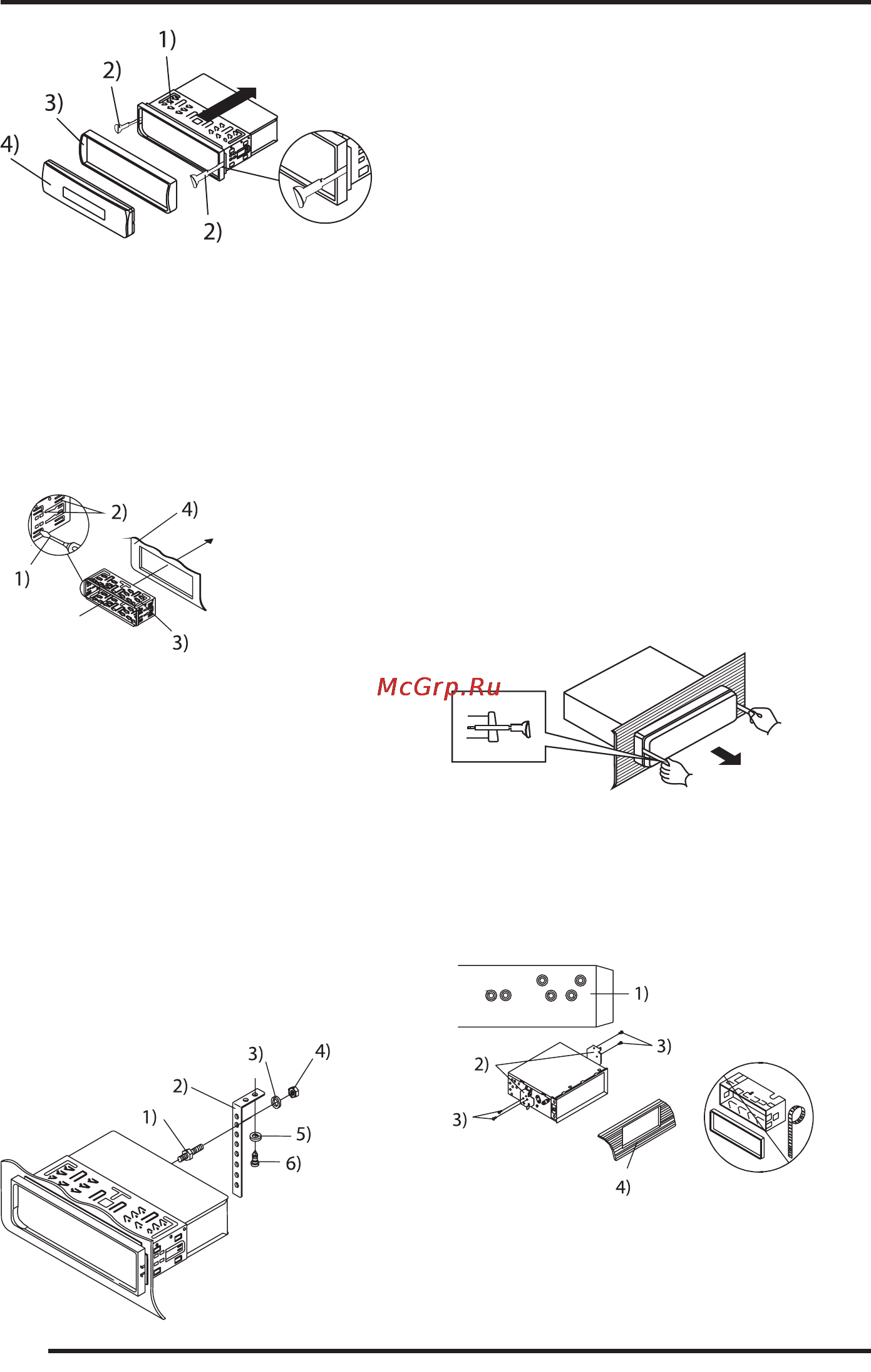

1) Монтажная рама
2) Ключи
3) Обрамление
4) Передняя панель
6. Вставьте монтажную раму (без ресивера) в отсек при-
борной панели и отогните «язычки» при помощи от-
вертки. Не все «язычки» подходят под размер прибор-
ной панели автомобиля, выберите наиболее
подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания и
динамиков, другие провода и кабели, разъем антенны
8. Аккуратно вставьте проигрыватель в монтажную
раму до щелчка фиксаторов, следя при этом за положе-
нием подключенных проводов, чтобы случайно не по-
вредить их.
9. Закрепите тыловую часть ресивера при помощи ме-
таллической скобы, как показано на рисунке. При необ-
ходимости изогните её.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильного
аккумулятора. Установите обрамление и переднюю па-
нель (см. раздел Установка и снятие передней панели).
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если ранее устанавливалась).
3. Нажмите кнопку снятия передней панели.
4. Аккуратно снимите обрамление, потянув его на себя.
5. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях пе-
редней панели. Извлеките ресивер из рамки, потянув
его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применим для авто-
мобилей марки Nissan, Toyota. Используйте отверстия,
отмеченные соответствующими буквами Т и N, чтобы
прикрепить аппарат к кронштейнам.
1) Вид сбоку. Расположение отверстий.
2) Кронштейны
3) Винт
4) Приборная панель
