Supra SCD-404U [4/20] Руководство по эксплуатаци
Руководство по эксплуатации
•
SCD-404U

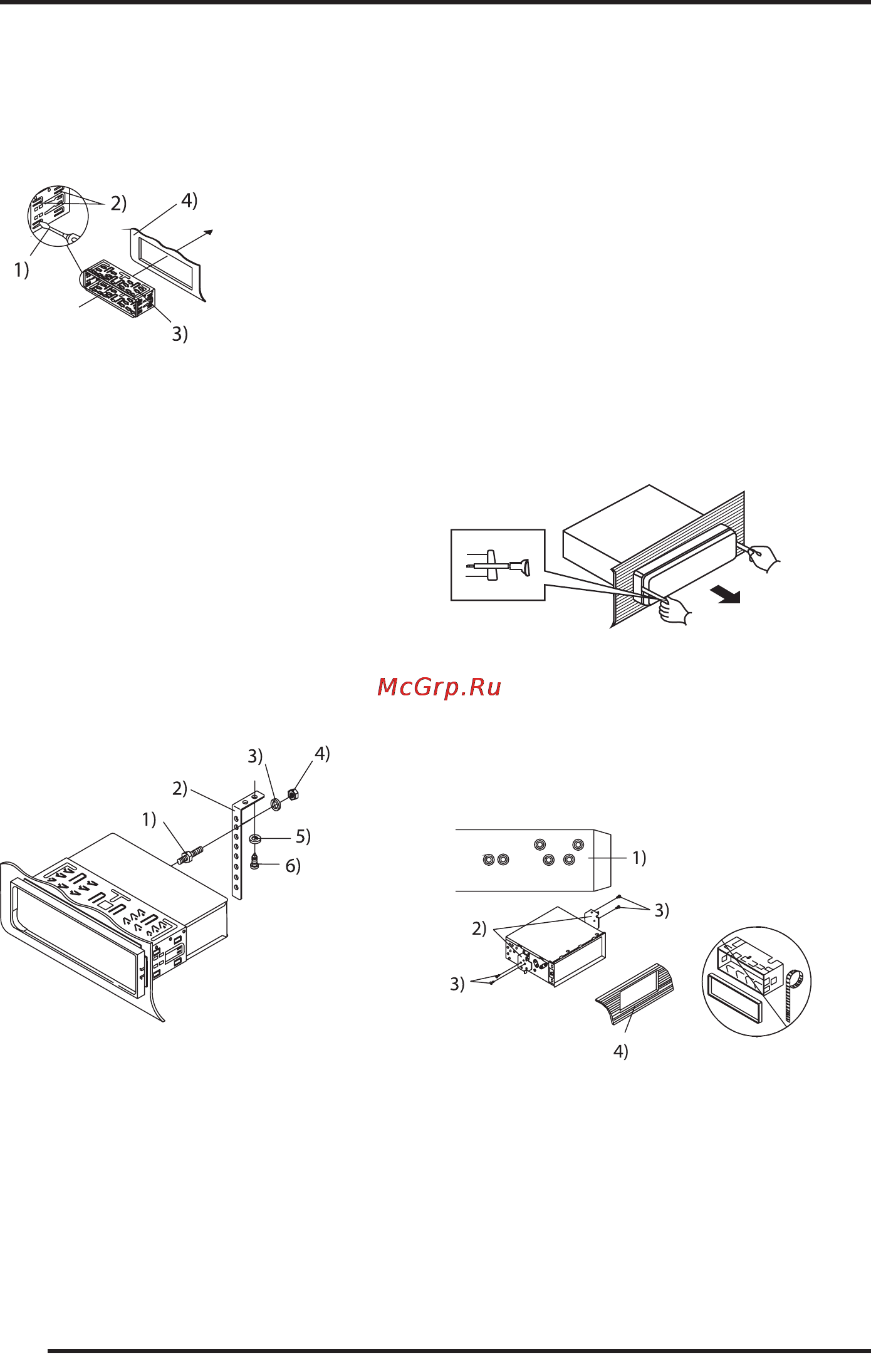

6. Вставьте монтажную раму (без ресивера) в отсек
приборной панели и отогните «язычки» при помо-
щи отвертки. Не все «язычки» подходят под размер
приборной панели автомобиля, выберите наиболее
подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы питания
и динамиков, другие провода и кабели, разъем ан-
тенны
8. Аккуратно вставьте проигрыватель в монтажную
раму до щелчка фиксаторов, следя при этом за по-
ложением подключенных проводов, чтобы случай-
но не повредить их.
9. Закрепите тыловую часть ресивера при помощи
металлической скобы, как показано на рисунке. При
необходимости изогните её.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме автомобильно-
го аккумулятора. Установите обрамление и перед-
нюю панель (см. раздел Установка и снятие перед-
ней панели).
ПОРЯДОК иЗвЛеЧениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если ранее устанавливалась).
3. Нажмите кнопку снятия передней панели.
4. Снимите обрамление, потянув его на себя.
5. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.
тыЛОвОй мОнтАж (метОД 2)
Данный метод установки аппарата применим для авто-
мобилей марки Nissan, Toyota. Используйте отверстия,
отмеченные соответствующими буквами Т и N, чтобы
прикрепить аппарат к кронштейнам.
1) Вид сбоку. Расположение отверстий.
2) Кронштейны
3) Винт
4) Приборная панель
4
