32

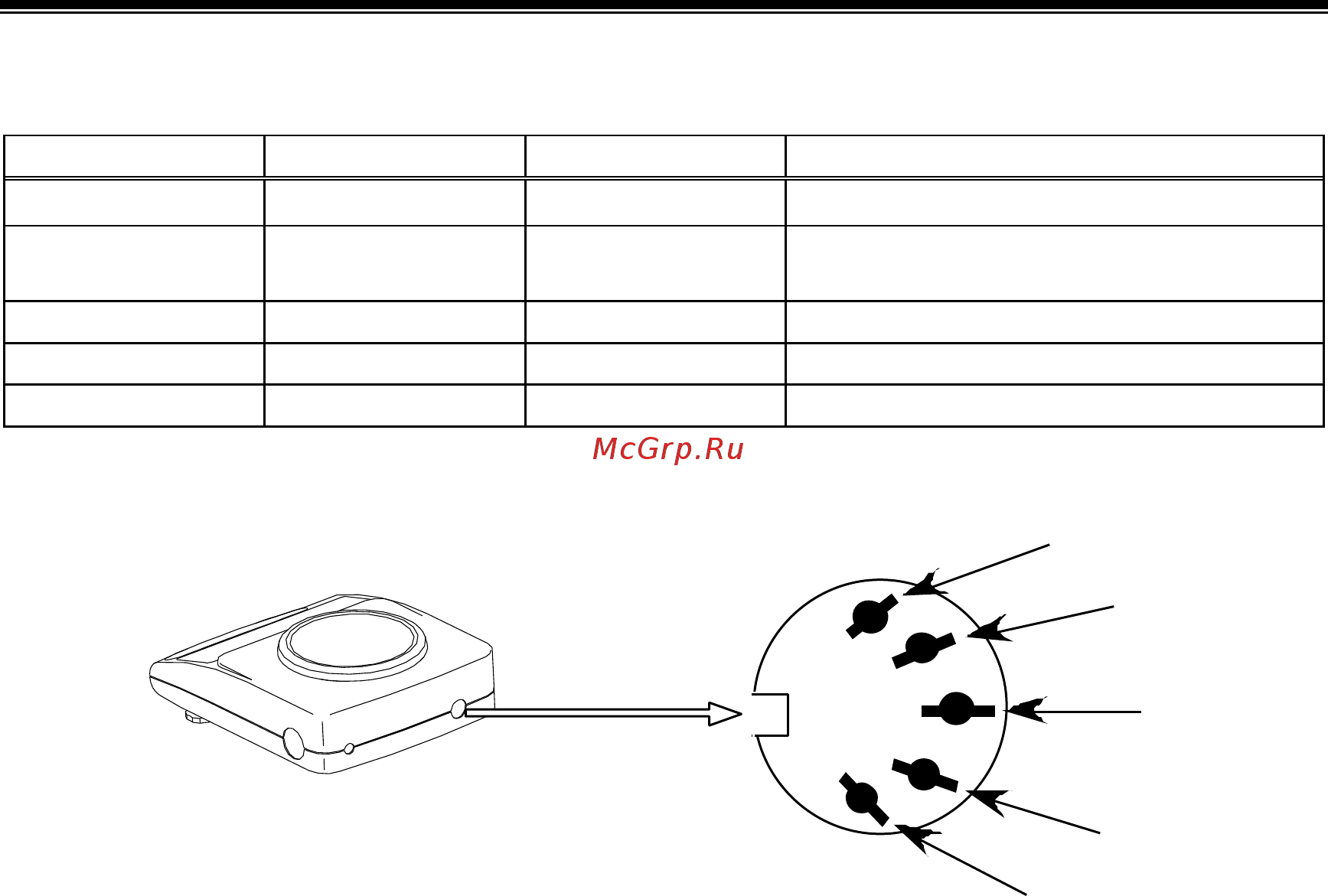

10. Ввод/вывод данных
10.1 Номера контактов
Номер контакта
Сигнал
Вход/выход
Функции и применчания
1
EXT.TARE
Входной
Учет тары
※
2
DTR
Выходной
Высокий уровень (при включении
весов)
3
RXD
Входной
Прием данных
4
TXD
Выходной
Передача данных
5
GND
—
Сигнальная земля
1
4
2
5
3
RS232C раъем (DIN 5-pin) на задней панелели
Совместимый разъем: TCP 0556-01-0201 (входит в комплект)
Внимание:
Перед тем, как присоединить кабель, отключите питание весов.
