Руководство по эксплуатации серии FS 6 Функции внешнего ввода-вывода
~ 55 ~
6-9 Коммуникационные установки интерфейса RS-232C-2.
Через интервейс RS-232C-2 измерительные данные могут выводиться только при условии стабилизации.
Выполняется соединение интерфейса RS-232C-2 с периферийным устройством. К интерфейсу RS-232C-2
можно подключить принтер.
1
Выбор меню установок. Выбор меню
настроек интерфейса RS-232C-2.
Для выбора смотрите пункты 2-7-2 на стр. 13
и 6-1 на стр. 45, и соответствующие схемы.
2

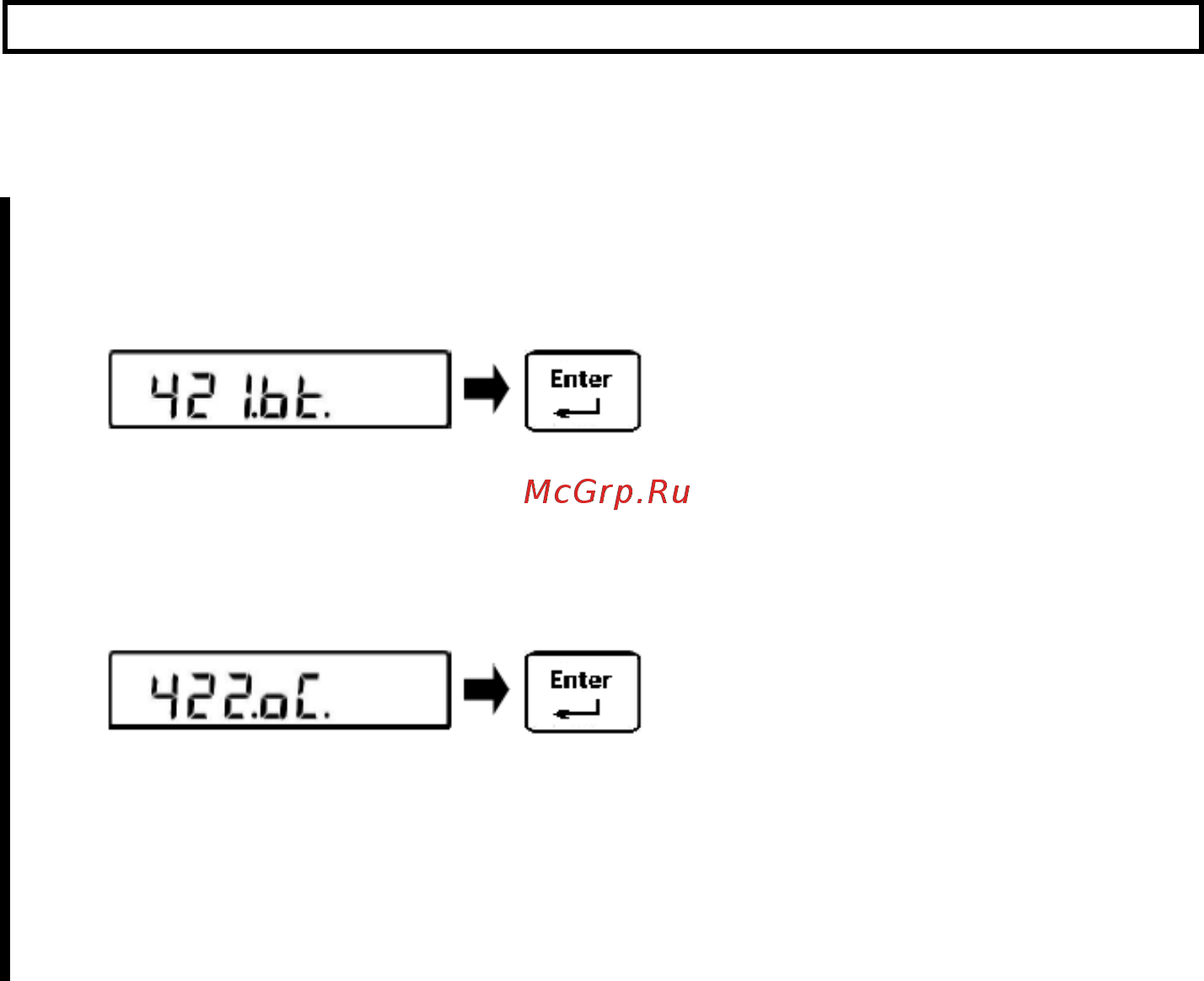

Установка состояния интерфейса.
При помощи клавиш стрелок выберите пункт
меню “421.bt. ” и нажмите [Enter].
При помощи клавиш [^] и [v] выберите
нужный параметр:
[421.bt. 0]:
Отключён.
[421.bt. 1]:
Не используется.
[421.bt. 2]:
Принтер.
Подтвердите выбор нажатием [Enter].
3
Установка вариантов вывода.
При помощи клавиш стрелок выберите пункт
меню “422.oC. ” и нажмите [Enter].
При помощи клавиш [^] и [v] выберите
нужный параметр:
[422.oC. 0]:
Передача остановлена.
[422.oC. 2]:
Непрерывно при стабилизации.
[422.oC. 4]:
Автоматический вывод.
[422.oC. 5]:
Однократно при стабилизации
(остановка при нестабильности).
[422.oC. 7]:
Однократно по нажатию клавиши
[Transfer] при условии
стабильности.
Подтвердите выбор нажатием [Enter].
