FS150K1GF и FS300K1GF Руководство по установке
~ 8 ~
1-5 Сборка и установка весов.
Этот продукт достаточно тяжёлый и требует двух или более человек для
переноса и установки. Переносить платформу, основание платформы и
базовый (измерительный) блок необходимо по отдельности и аккуратно.
1-5-1 Сборка весов.
1
Присоединение подставки платформы к весам.
(1)
Снимите фиксаторы А и В.
(2)

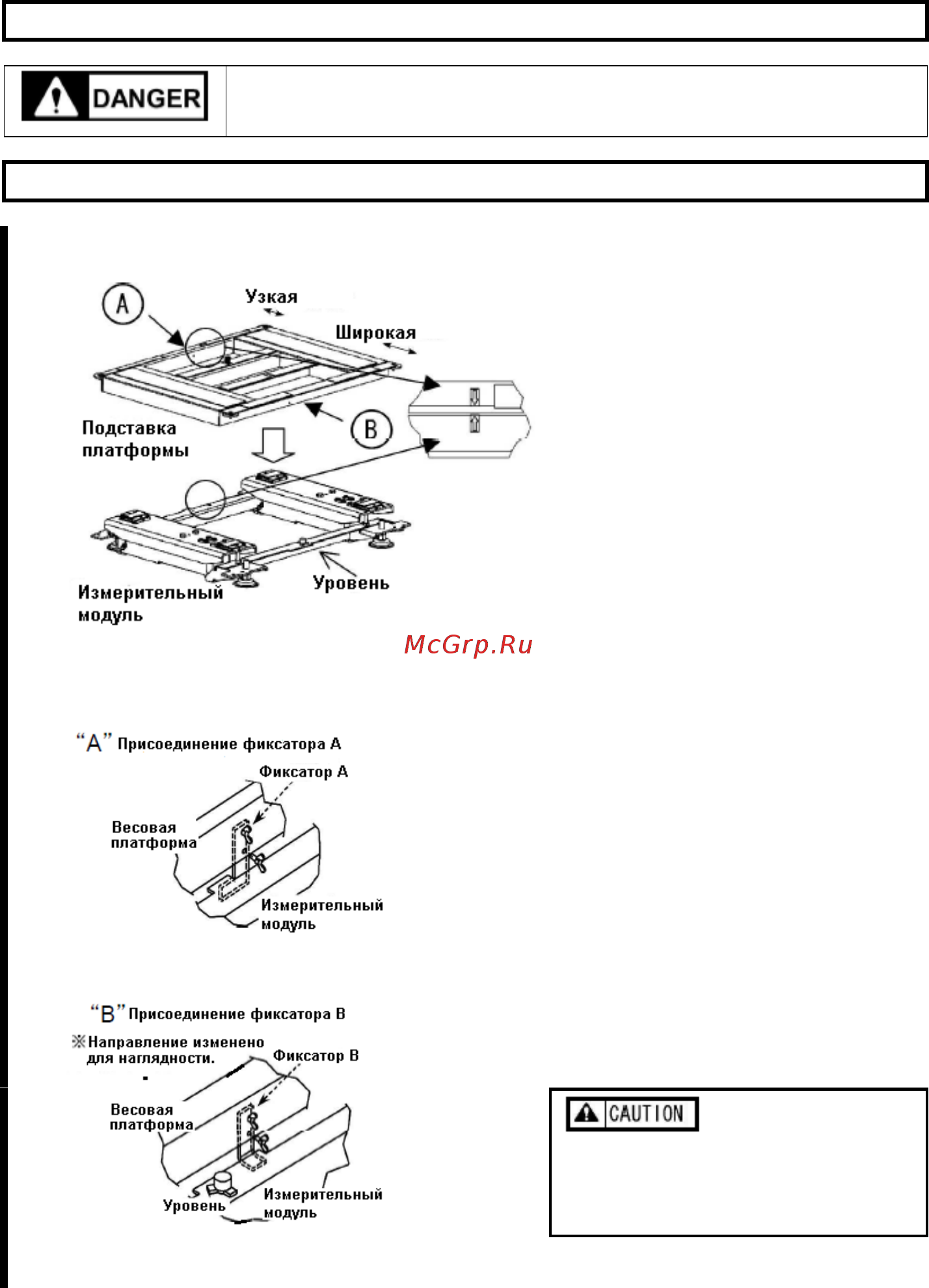

Ориентируясь по рисунку слева,
расположите подставку платформы на
измерительном блоке так, чтобы
изображения стрелок были совмещены
между собой.
(3)
Установите подставку платформы на
измерительном блоке и слегка
подвигайте её. Если люфт при движении
составляет около 1 мм, значит подставка
установлена правильно.
(4)
Установите фиксаторы А и В.
(Фиксаторы предотвращают подставку
платформы и весовую платформу от
подскока при приложении чрезмерного
усилия или ударе по одной из сторон
весовой платформы.
(5)
Присоедините фиксатор А подставки
платформы и вставьте штырёк
фиксатора в измерительный модуль.
(6)
Закрепите фиксатор в отверстиях при
помощи зажимов (в 2 местах).
(7)
Присоедините фиксатор В подставки
платформы и вставьте его штырёк в
отверстие измерительного блока.
(8)
Закрепите фиксатор в отверстиях при
помощи зажимов (в 2 местах).
Измерительный блок и подставка
платформы очень тяжёлые. Поэтому
обращаться с ними нужно осторожно.
2
Расположите весы на ровной твёрдой поверхности.
