РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

SCD-504U

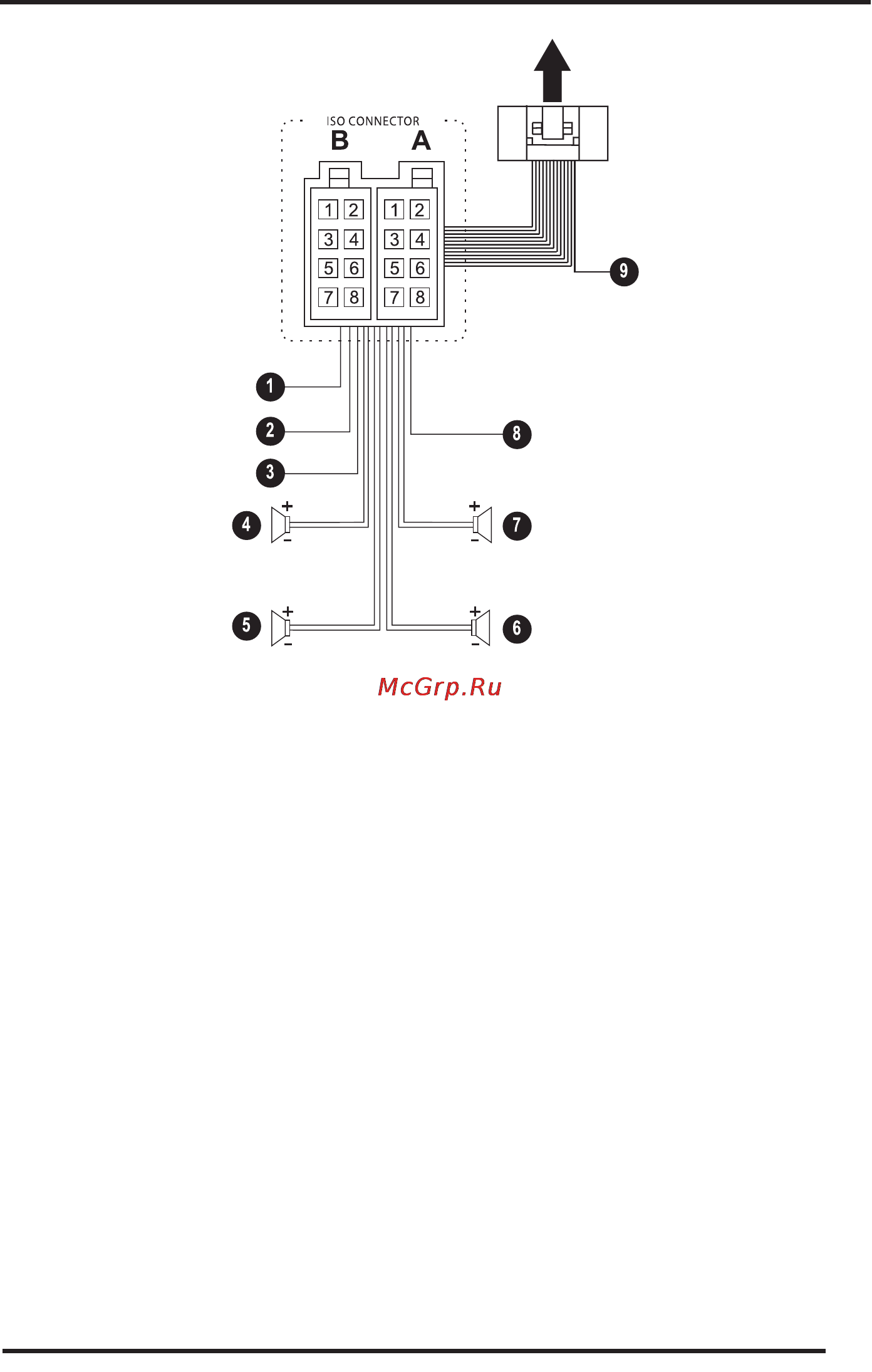

1. Аккумулятор (+) (Желтый)

2. Масса (-) (Черный)

3. Зажигание (+) (Красный)

4. Левый фронтальный динамик (Белый, Белый/Черный)

5. Левый тыловой динамик (Зеленый, Зеленый/Черный)

6. Правый тыловой динамик (Фиолетовый, Фиолетовый/Черный)

7. Правый фронтальный динамик (Серый, Серый/Черный)

8. Питание антенны (Синий) (Изолировать, если не используется)

9. Выключение звука при разговоре по телефону (Оранжевый)

I SO-разъем:

Разъем А:

А1: Нет соединения

А2: Нет соединения

А3: Нет соединения

А4: Аккумулятор (+) (Желтый)

А5: Антенна (Синий)

А6: Нет соединения

А7: Зажигание (Красный)

А8: Заземление (-) (Черный)

Разъем В:

В1: Тыловой правый динамик (+) (Фиолетовый)

В2: Тыловой правый динамик (-) (Фиолетовый/Черный)

В3: Фронтальный правый динамик (+) (Серый)

В4: Фронтальный правый динамик (-) (Серый/Черный)

В5: Фронтальный левый динамик (+) (Белый)

В6: Фронтальный левый динамик (-) (Белый/Черный)

В7: Тыловой левый динамик (+) (Зеленый)

В8: Тыловой левый динамик (-) (Зеленый/Черный)
