Stalex RS 2000 [3/5] Прижимная балка

2. Прижимная балка

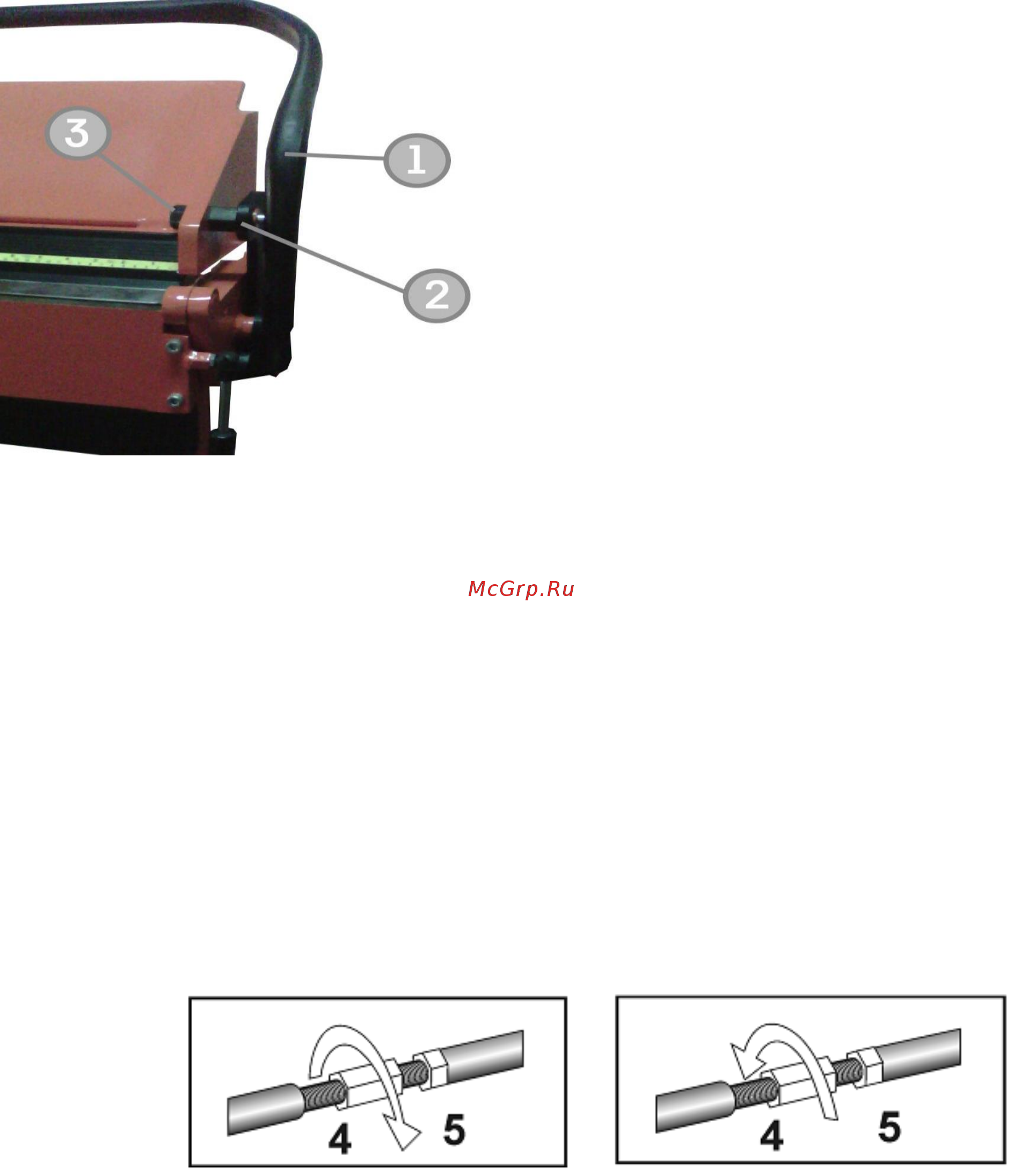

Прижимная балка открывается и закрывается п р и

помощи рычага управления (1), расположенного н а

машине сверху. Усиление напряжения регулируются на

левой и правой сторонах эксцентриками ( 3 ) , следующим

образом:

Надо закрыть верхнюю балку (без обрабатываемого

листа).

После ослабления болта с шестигранной головкой (2),

на левой и правой сторонах, можно при помощи

регулировочного эксцентрика (3) ослабить верхнюю

балку.

Затем следует вложить у правого и левого краев

полоски обрабатываемого материала шириной в 60 мм и

регулировать эксцентриком зажатие таким образом,

чтобы полоски можно было перемещать с усилием,

затем, удерживая ключом эксцентрик, затянуть болт (2).

Отсутствие установки усилия прижима, которое следует изменять в зависимости от толщины

обрабатываемого листа, может привести к повреждению бронзовых втулок, осей или

регулировочного эксцентрика.

3. Улучшение качества гибки

Настройка формы кромки гибочной балки (4) позволяет изменять ее начальный нажим и влиять

на лучший результат гибки. Регулировку следует делать при помощи римской гайки (4) рис. 2; 3.

Для твердого и толстолистового железа:

Ослабить контргайку (5), а римской гайкой (4), как указано на рис. 2, покрутить по ходу часовой

стрелки, благодаря этому получается большой начальный нажим (гибочная балка может

выступать выше нижней балки максимально на 5 мм).

Для мягкого и тонколистового железа:

Ослабить контргайку (5), а римскую гайку (4), как указано на рис. 3, повернуть против часовой

стрелки для уменьшения начального нажима.

Рис. 2 Рис. 3

Рис.1
