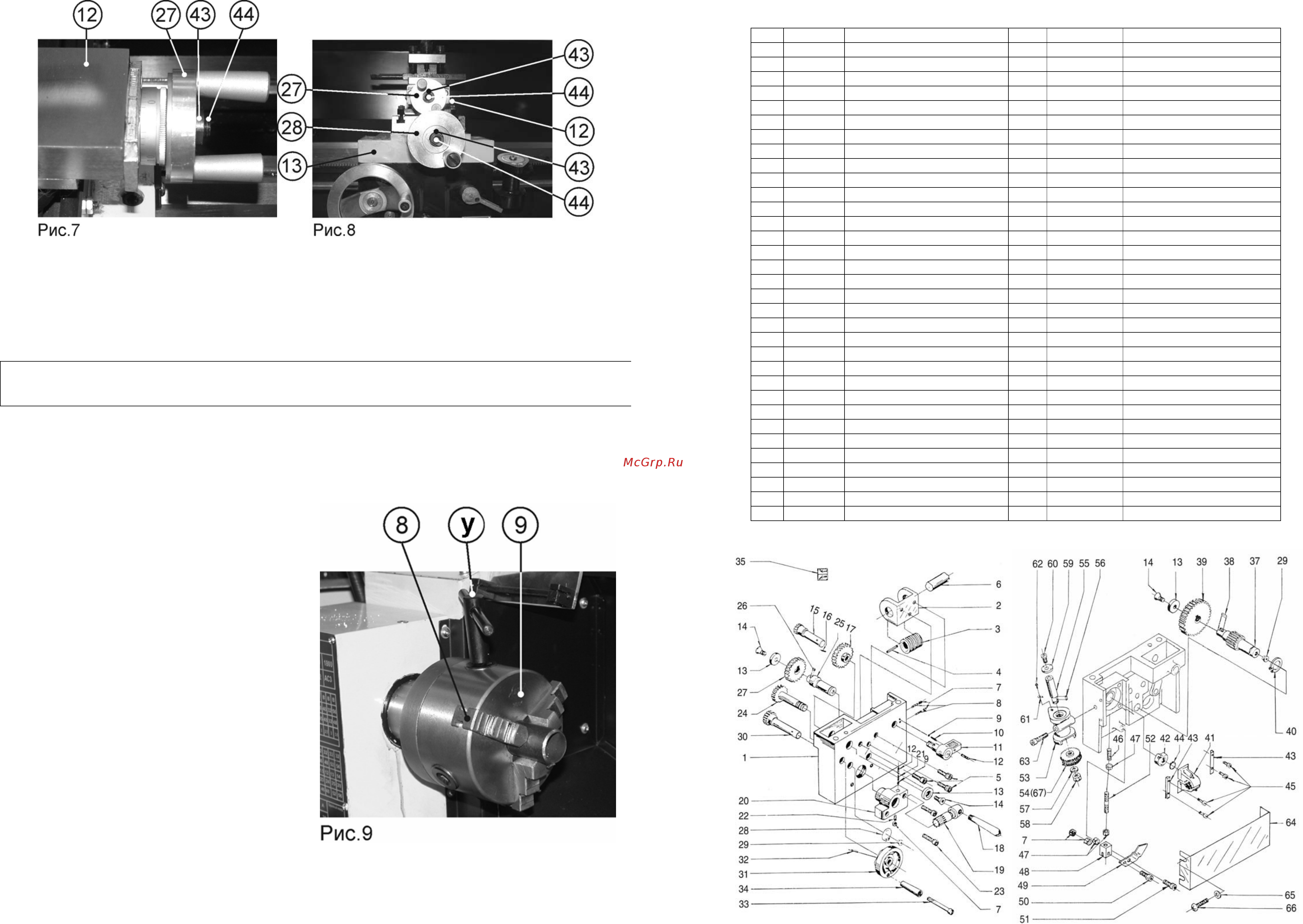

9.4. Регулировка перемещения ходовых винтов суппортов (Рис. 7, 8)

9.4.1. Для регулировки перемещения ходового винта поворотного суппорта (12) необходимо ослабить

фиксацию гайки (43) поворотом винта (44) против часовой стрелки. Вращая гайку (43) по часовой стрелке,

выберите люфт. Вращение маховика (27) подачи поворотного суппорта должно быть свободным и

плавным. Поворотом против часовой стрелки винта (44) зафиксируйте положение гайки (43), Рис.7.

9.4.2. Регулировка

перемещения ходового винта поперечного суппорта (13), Рис.8, выполняется также, как

и регулировка перемещения ходового винта поворотного суппорта (12) (См. п. 9.4.1).

10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

При установке станка в режим низкой или высокой скорости обязательно убедитесь, что шестерни

находятся в зацеплении, по характерному щелчку в момент включения или вращая патрон рукой. Станок

при этом выключен.

10.1. Подготовка к работе (Рис. 2)

10.1.1. Перед включением станка убедитесь в том, что переключатель направления вращения шпинделя

(6) находится в нейтральном положении.

10.1.2. Маховиком подачи поперечного суппорта (28) и. маховиком ручной подачи каретки (29) отведите

резец достаточно далеко от патрона (9) и заготовки.

10.1.3. Установите рычаг (26) включения автоматической подачи в положение ВЫКЛ. (вниз).

10.1.4. При помощи

Т-образного ключа патрона (У)

раздвиньте кулачки (8) трёхкулачкового

самоцентрирующегося патрона (9), вставьте

заготовку и при помощи Т-образного ключа

патрона (У) зажмите заготовку в трёхкулачковом

самоцентрирующемся патроне (9). Извлеките Т-

образный ключ патрона (У) из гнезда

трёхкулачкового самоцентрирующегося патрона

(9), Рис. 9.

10.1.5. Для замены кулачков (8) вставьте Т-

образный ключ (У) в трёхкулачковый

самоцентрирующийся патрон

(9). Вращая Т-

образный ключ (У) против часовой стрелки,

полностью разожмите кулачки (8) трёхкулачкового

самоцентрирующегося патрона (9). После этого

кулачки (8) можно извлечь, соблюдая

очередность. Для установки кулачков (8)

сохраняйте последовательность в обратном

порядке, соблюдая очерёдность кулачков (8), Рис.

10.1.6. Используя рожковый ключ (У), Рис.1б,

поворотом против часовой стрелки ослабьте

фиксацию гайки (19), фиксирующей положение

задней

бабки (17), расположенной в основании

задней бабки (17). Переместите заднюю бабку (17)

до упора центра (14) задней бабки в заготовку.

Закрепите заднюю бабку (17) в этой позиции

поворотом по часовой стрелке гайки (19),

Узел фартука

*- позиция по схеме сборки

№* Код Наименование детали №* Код Наименование детали

1 200988 Корпус фартука 34 201021 Ручка

2 200989 Скоба 35 201022 Шильдик

3 200990 Червяк 37 201023 Шестерня 18Т

4 200991 Шпонка 38 201024 Шпонка 4х11

5 200867 Винт М6х25 39 201025 Шестерня 42Т

6 200993 Винт ходовой 40 200860 Кольцо стопорное Ф12

7 200994 Гайка 41 201027 Полугайка

8 200995 Винт М4х12 42 201028 Кулачок стопорный

9 200996 Шарик стальной Ф5 43 201029 Направляющая

10 200997 Пружина 44 201030 Кольцо стопорное 8

11 200998 Ручка 45 201031 Винт М4х16

12 200999 Винт М6х6 46 201032 Винт М5х25

13 201000 Шайба 47 200944 Гайка М5

14 201001 Винт М6х8 48 201034 Блок управления

15 201002 Шестерня 12Т 49 201035 Планка соединительная

16 201003 Штифт пружинный 4Х30 50 201036 Винт М4х20

17 201004 Шестерня 43Т 51 201037 Винт М5х16

18 201005 Ручка 52 201038 Винт

19 201006 Вал-шестерня 13Т 53 201039 Корпус резьбового диска

20 201007 Блок 54 201040 Колесо червячное 60Т

21 201008 Пружина 55 201041 Вал

22 200873 Винт М4х10 56 201042 Шпонка 3х10

23 201010 Винт М6х30 57 201043 Шайба Ф8

24 201011 Вал-шестерня 43Т 58 201044 Гайка М8

25 201012 Вал 59 201045 Диск

26 201013 Шпонка 4х5 60 201046 Винт М6х60

27 201014 Шестерня 41Т 61 201047 Указатель

28 201015 Кольцо 14 62 201048 Винт

29 201088 Масленка М6 63 201046 Винт М6х60

30 201017 Шестерня 17Т 64 201050 Кожух фартука

31 201018 Маховик 65 201051 Шайба Ф4

32 201019 Штифт пружинный 4х25 66 201052 Винт М4х8

33 201020 Винт 67 201049 Колесо червячное 56Т

Схема сборки узла фартука
