Узел суппортов

*- позиция по схеме сборки

№* Код

Наименование

1 201053 Суппорт

2 201054 Поперечный суппорт

3 201055 Клин

4 201056 Гайка

5 201057 Ходовой винт

6 201058 Корпус

7 201037 Винт М5х16

8 201060 Пластина

9 201061 Заклепка 2х5

10 201062 Лимб нониуса

11 201063 Шпонка 3х13

12 201064 Пружина

13 201065 Маховик

14 201066 Гайка

15 201067 Винт М8х6

16 201068 Ручка

17 201069 Блок скользящий

18 201070 Втулка

19 201071 Винт М6х12

20 201052 Винт М4х8

№* Код

Наименование

21 201073 Штифт

22 200995 Винт М4х12

23 201075 Гайка М4

24 201076 Блок скользящий

25 201077 Шайба 6

26 201078 Винт М6х16

27 201079 Зажим

28 200879 Винт М6х20

29 200881 Гайка М6

30 200867 Винт М6х25

31 201083 Накладка

32 201084 Прижим накладки

33 200834 Винт М4х6

34 201086 Накладка

35 201087 Прижим накладки

36 201088 Масленка 6

37 201089 Винт М8х30

39 200867 Винт М6х25

40 201091 Фиксатор

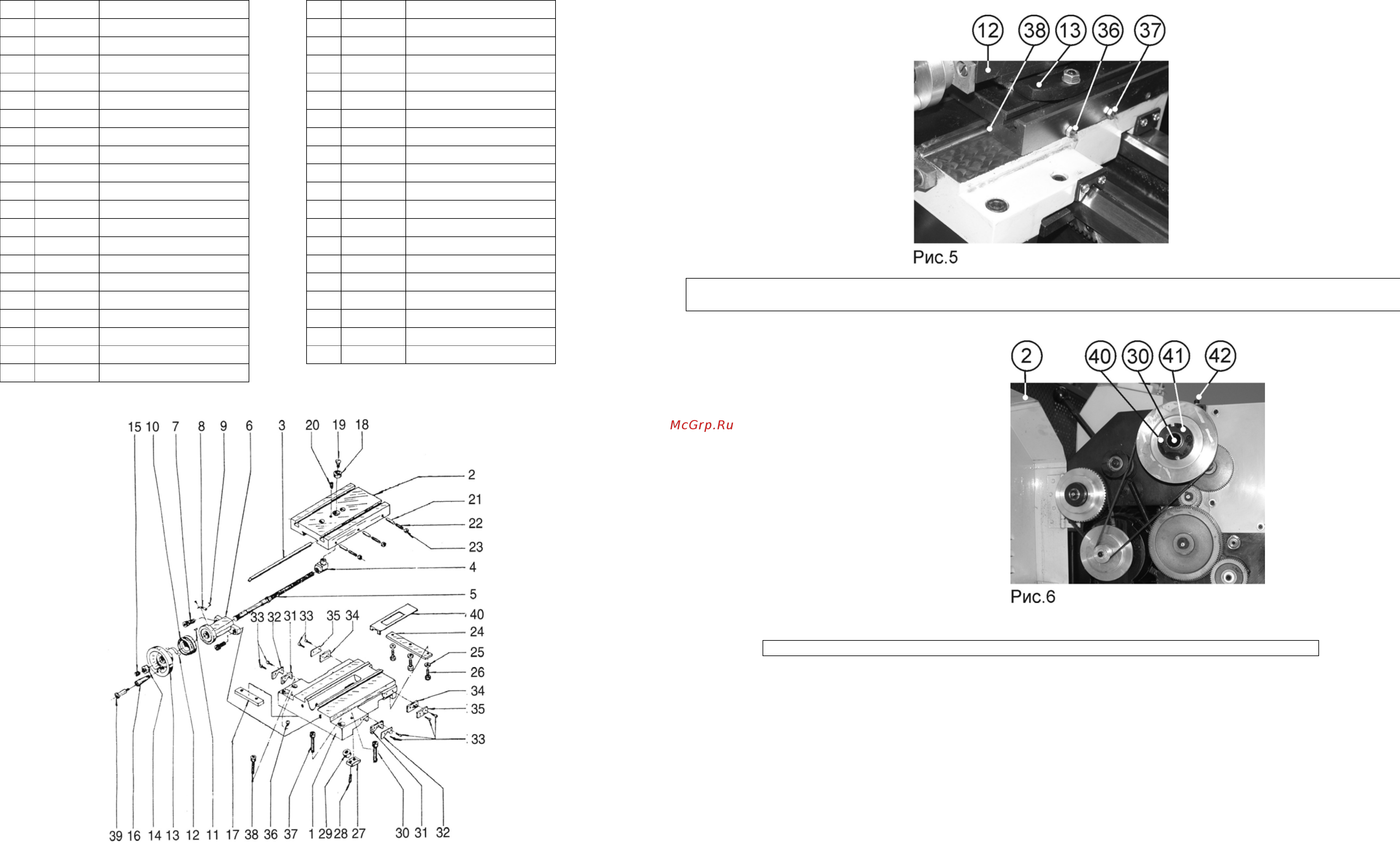

Схема сборки узла суппортов

9.2. Регулировка перемещения поперечного суппорта (Рис. 4, 5)

9.2.1. Регулировка поперечного суппорта (13) выполняется также, как поворотного (см. п. 9.1).

Очень важно правильно произвести регулировку поперечного и поворотного суппортов, чтобы их движение

было плавным. Неправильная регулировка может оказать серьезное влияние на качество работы.

9.3. Регулировка биения шпинделя (Рис. 6)

9.3.1. После продолжительной работы на станке

возникает необходимость подтянуть подшипники

шпинделя. Эта регулировка выполняется в

специализированных сервисных центрах или

специалистами, имеющими опыт в данной

регулировке.

ВНИМАНИЕ: Чрезмерное затягивание подшипников может привести к их разрушению.

9.3.2. Ослабьте болт (42), откройте кожух (2) гитары. Ослабьте два фиксирующих болта (40), проверяя вращение

шпинделя (30). Закручивайте гайку (41) до исчезновения люфта. При этом, шпиндель (30) должен вращаться

свободно. Зафиксируйте положение гайки (41) двумя фиксирующими болтами (40), закройте кожух (2) гитары,

зафиксируйте положение кожуха (2) гитары болтом (42).
