7
8. МОНТАЖ И СБОРКА СТАНКА
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Токарный станок должен устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы
оператору не приходилось наклоняться в процессе работы. Соблюдайте осторожность при перемещении
станка с учетом его веса.
8.2. Настоятельно рекомендуем надежно закрепить станок болтами к прочному верстаку. Это повысит
стабильность и, соответственно, безопасность работы.
8.3. Просверлите четыре отверстия на рабочей поверхности
верстака и болтами с шайбами (не
поставляются) прикрепите станок с поддоном к верстаку.
8.4. Установите пластиковую ручку (Ж) c осью ручки (Н), Рис.1, на маховик подачи поперечного суппорта
(28), Рис. 2.
8.5. Регулировки каретки (24), поперечного суппорта (13) и поворотного суппорта (12) выполнены на заводе-
изготовителе для обеспечения плавного движения в обоих направлениях. Если же станок разрегулировался
во время транспортировки (см. раздел « Регулировка»), где описаны методы регулировки.
8.6. В конус пиноли (15) задней бабки (17) установите центр Морзе №2 (14), Рис. 2.
8.7. Установите ручку (Д), Рис. 1б, на рычаг натяжения ремня (4), как показано на Рис. 2.
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе-изготовителе. Во время транспортировки
регулировки
могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить
еще раз.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это
может привести к травме.

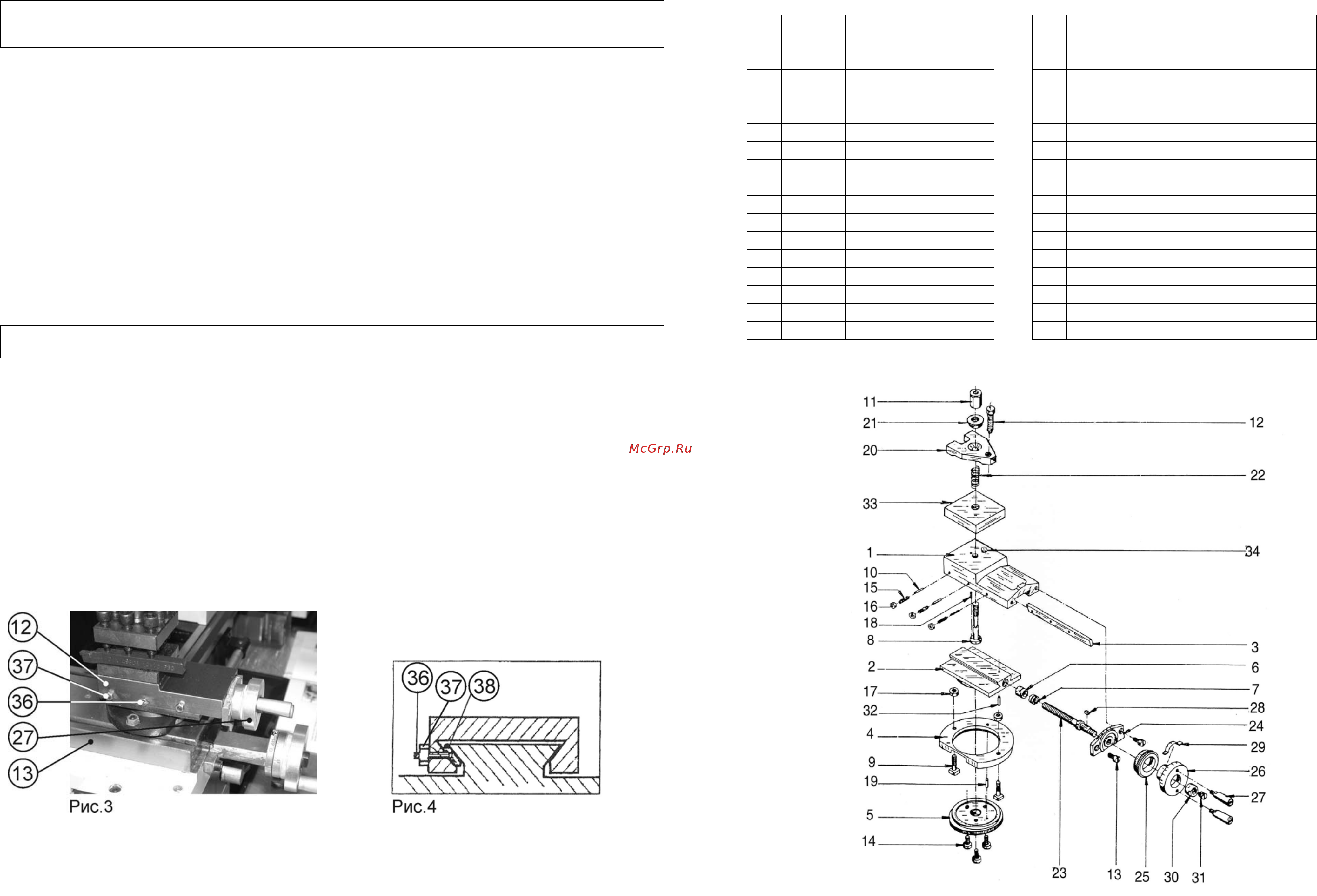

9.1. Регулировка перемещения поворотного суппорта (Рис. 3,4)
9.1.1. Равномерно ослабьте все контргайки (37) и винты (36) клина (38). Закручивая винты (36), прилагайте
одинаковый крутящий момент к каждому винту. При этом необходимо удерживать поворотный суппорт (12).
Проверьте с помощью осторожного поворота маховика (27) подачи поворотного суппорта плавность и
равномерность перемещения поворотного суппорта (12).
9.1.2. Если движение затруднено, вывинтите каждый регулировочный винт (36)
только на одну четвертую
оборота и затяните контргайки (37).
9.1.3. Проверьте регулировку еще раз, поворачивая маховик (27) подачи поворотного суппорта. Движение
должно быть равномерным и плавным по всей длине перемещения поворотного суппорта (12).
9.1.4. Если движение слишком свободное, закрутите все регулировочные винты на одну восьмую оборота и
затяните контргайки (37). Проверьте еще раз.
9.1.5. Закрепите все
контргайки (37), соблюдая осторожность, чтобы не сместить регулировочные винты
(36) клина (38).
9.1.6. По окончанию регулировки полностью выдвиньте суппорт (12) и смажьте все сопрягаемые
поверхности и резьбу ходового винта.
28
Узел поворотного суппорта
*- позиция по схеме сборки
№* Код
Наименование
1 201092
Направляющая
2 201093 База
3 201094 Клин
4 201095 Кольцо зажимное
5 201096 Диск со шкалой
6 201097 Гайка ходового винта
7 201098 Винт регулировочный
8 201099 Винт
9 201100 Т-винт
10 201101 Штифт
11 201102 Гайка
12 200847 Болт М8х30
13 200945 Винт М5х10
14 201071 Винт М6х12
15 200873 Винт М4х10
16 201075 Гайка М4
17 200881 Гайка М6
№* Код Наименование детали
18 201109 Штифт стопорный 3х8
19 201110 Штифт стопорный 3х14
20 201111 Зажим
21 201043 Шайба Ф8
22 201113 Пружина
23 201114 Ходовой винт
24 201115 Фланец ходового винта
25 201116 Лимб
26 201117 Маховик
27 201118 Ручка
28 201063 Шпонка 3х13
29 201120 Пружина
30 201121 Гайка
31 201067 Винт М8х6
32 201123 Штифт стопорный 3х12
33 201124 Плита
34 201125 Штифт
Схема сборки узла поворотного суппорта
