29
Узел задней бабки
*- позиция по схеме сборки
№* Код Наименование
1 201126 Пиноль
2 201127 Винт
3 201128 Втулка
4 201129 Втулка
5 201130 Маховик
6 201131 Ручка фиксирующая
7 201132 Зажим
8 201133 Штифт направляющий 5х10
9 201134 Лимб
10 201135 Пружина
11 201136 Гайка
12 201137 Корпус задней бабки
13 201138 Основание задней бабки
14 201139 Винт М8х25
15 201140 Ручка
16 201141 Винт
17 201063 Шпонка 3х13
18 201143 Винт М8х8
19 201144 Заклепка
20 201088 Масленка М6
21 201146 Плата зажимная
22 201044 Гайка М8
23 201148 Винт
24 201043 Шайба Ф8

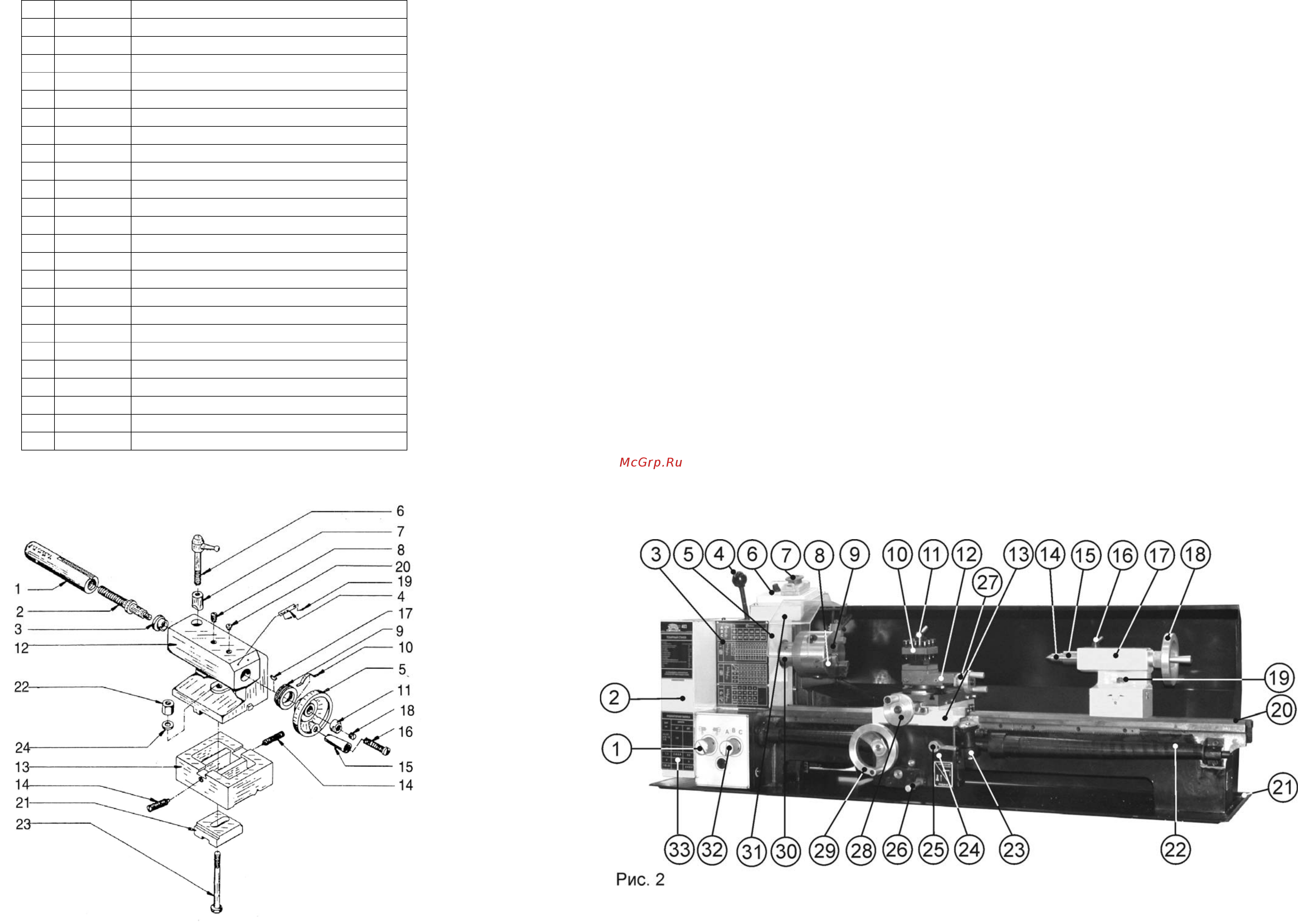

Схема сборки узла задней бабки
6
7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2)
1. Ручка переключения направления автоматической подачи
2. Кожух гитары
3. Таблица настройки гитары
4. Рычаг натяжения ремня
5. Передняя бабка
6.
Переключатель направления вращения шпинделя
7.Аварийный выключатель
8.Кулачки трёхкулачкового патрона
9.
Трёхкулачковый самоцентрирующийся патрон
10. Резцедержатель
11. Ручка фиксации резцедержателя
12.
Суппорт поворотный
13. Поперечный суппорт
14. Центр задней бабки
15.
Пиноль задней бабки
16. Ручка фиксации положения пиноли
17. Задняя бабка
18.
Маховик перемещения пиноли
19. Гайка фиксации положения задней бабки
20.
Станина
21. Поддон для стружки
22. Ходовой винт подачи каретки
23.
Индикатор нарезания резьбы
24. Каретка
25. Ручка управления разъёмной гайкой ходового винта
26.
Рычаг включения автоматической подачи
27. Маховик подачи поворотного суппорта
28. Маховик подачи поперечного суппорта
29.
Маховик ручной подачи каретки
30. Шпиндель
31. Защитный щиток
32.
Ручка переключения скорости автоматической подачи
33. Таблица нарезания резьбы
