4.2.9. Не обрабатывайте отлитые заготовки с необрезанными литниками и приливами, с раковинами и

остатками формовочной смеси.

4.2.10. Используйте только заточенный режущий инструмент, соответствующий предполагаемой операции.

4.2.11. Не пытайтесь остановить патрон или заготовку руками.

4.2.12. Не вставляйте ключ в не остановившийся патрон.

4.2.13. Не включайте станок с вставленным в патрон ключом или незакрепленной заготовкой

4.2.14. Не включайте и не выключайте станок при не отведённом от заготовки резце.

4.2.15. При работе задняя бабка должна быть закреплена или, если это соответствует данной операции,

снята.

4.2.16. Не допускайте скопление стружки в поддоне станка.

4.2.17. Стружку из поддона убирайте при помощи крючка и щётки.

4.2.18. При Т.О. не допускайте попадания

смазочных материалов на кнопки и рычаги управления.

4.2.19. Убирайте со станка обтирочную ветошь.

4.2.20. Производите измерения обрабатываемой детали при помощи мерительных приборов и

инструментов только после полной остановки патрона и приводов суппорта и каретки.

4.2.21. К работе со станком допускаются подготовленные и имеющие опыт работы на токарных

металлообрабатывающих станках рабочие.

ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям вашего

станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.

5.1. Электрические соединения. Требования к шнуру питания

5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик

должен установить соответствующую розетку.

5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный

сервисный центр.

ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не

допускайте установку станка во влажных помещениях.

5.2 Требования к двигателю

ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки

и пыли. Таким образом обеспечивается его беспрепятственное охлаждение.

5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.

Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей

найти

и устранить возможную причину.

5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:

- двигатель постоянно перегружается;

- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на

нормальную работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось

напряжение 220 В.

5.2.3. Чаще всего проблемы с двигателем возникают при плохих

контактах в разъёмах, при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).

Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение

и потребляемый ток.

5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем

. Поэтому для

нормального функционирования этого станка необходимо достаточное поперечное сечение подводящих

проводов. Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между

распределительным щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При

этом, не имеет значения, осуществляется подвод электроэнергии к станку через стационарные подводящие

провода, через

удлинительный кабель или через комбинацию стационарных и удлинительных кабелей.

Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на другом –

розетку, совместимую с вилкой вашего станка.

Предупреждение:

Станок должен быть заземлен.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм2

6. РАСПАКОВКА

6.1. Откройте коробку, извлеките станок и все комплектующие детали.

6.2. Проверьте комплектность станка согласно пункту 3.

ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и

работы снимите защитное покрытие уайт-спиритом с помощью мягкой салфетки. Растворители могут

повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте

мыло

и воду. Тщательно протрите все детали чистой, сухой салфеткой и слегка смажьте жидким маслом все

обработанные поверхности.

6.3. При установке и перемещении станка рекомендуется использовать подъемные механизмы и стропы

грузоподъемностью не менее 120 кг (см. схему строповки, раздел 16).

Узел станины

*- позиция по схеме сборки

№* Код Наименование

1 201150 Станина

2 201392 Планка

3 201052 Винт М4х8

4 201393 Винт ходовой

5 201155 Опора

6 201088 Масленка М6

7 200879 Винт М6х20

8 201158 Гайка

9 201067 Винт М8х6

10 201160 Штифт 8х28

11 201044 Гайка М8

12 200867 Винт М6х25

13 200866 Шайба пружинная Ф6

14 200881 Гайка М6

15 201112 Поддон для стружки

16 201164 Защита

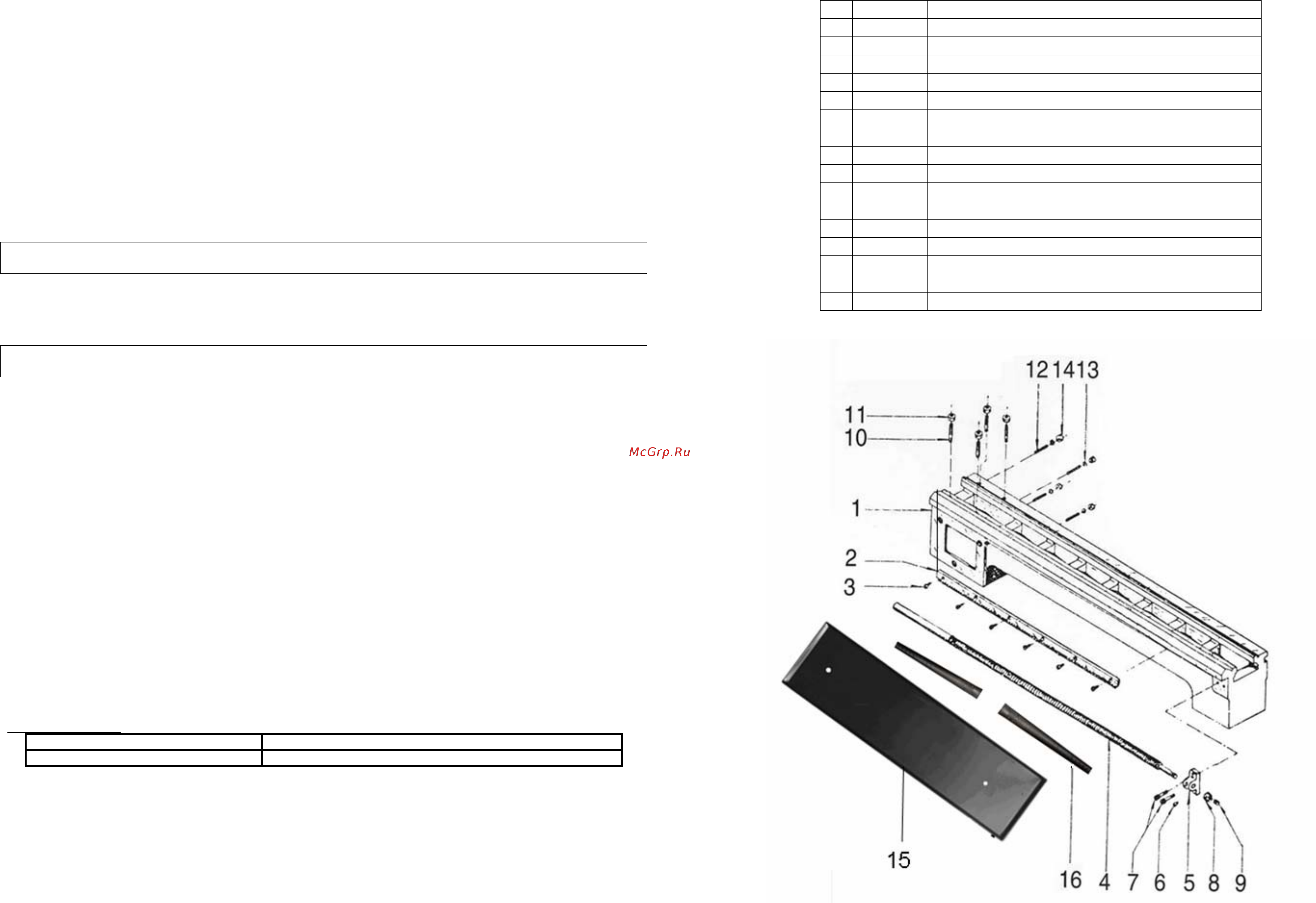

Схема сборки узла станины
