9
9.1. Включение (Рис. 10)
9.1.1. Для включения токарной машины нажмите зеленую кнопку (1) выключателя магнитного пускателя.
9.1.2. Для выключения машины нажмите красную кнопку (2) выключателя магнитного пускателя.
9.1.3. Никогда не оставляйте машину без присмотра до его полной остановки.
9.2. Установка позиции передней бабки (Рис. 11)
9.2.1. Передняя бабка имеет 5 заданных позиций:
• Позиция 0° - при всех работах
с использованием шпинделя и задней бабки.
• Позиции 60°/90°/120°/180°-при работах с использованием планшайбы.
9.2.2. Для установки передней бабки в желаемую позицию сначала необходимо ослабить ручку фиксации
положения передней бабки (1) поворотом против часовой стрелки.
9.2.3. Вытащите плунжер положения передней бабки (2). Поверните весь узел передней бабки по часовой
стрелке в нужную позицию. Передняя бабка
будет зафиксирована в нужной позиции тогда, когда плунжер со
щелчком войдет в одну из пяти заданных позиций. Затяните ручку фиксации положения передней бабки (1)
поворотом по часовой стрелке.

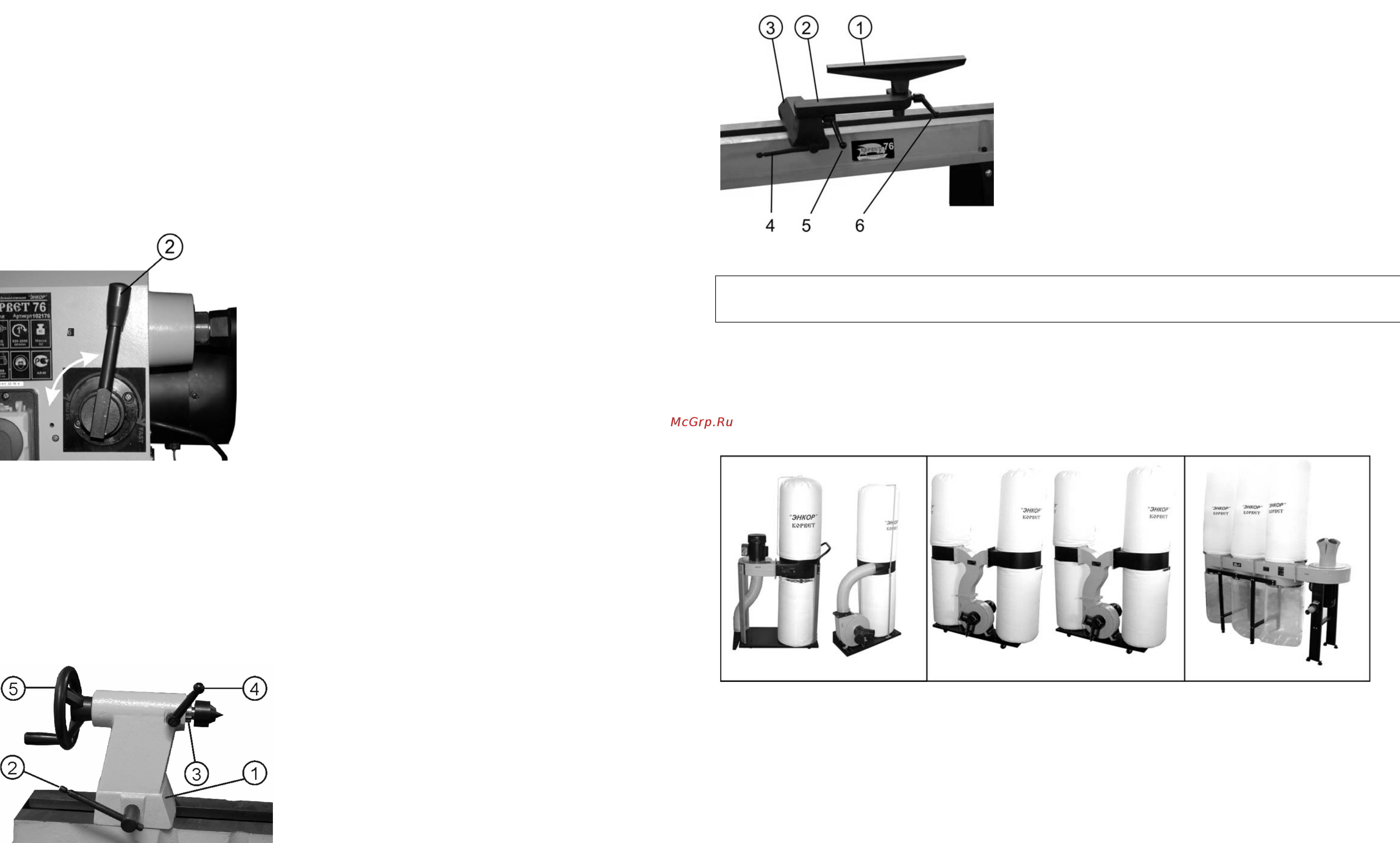

9.3. Регулировка частоты вращения шпинделя передней бабки (Рис. 12)
Рис.12
9.3.1. Регулировку частоты вращения шпинделя передней бабки производите при работающем
электродвигателе машины.
9.3.2. Ручка регулировки частоты вращения шпинделя передней бабки (1) может быть установлена на одну из
десяти фиксированных скоростей. Для регулировки частоты вращения шпинделя передней бабки отведите на
себя ручку (1) и медленно поверните ее в сторону следующей фиксированной скорости.
9.3.3. Поверните
ручку по часовой стрелке (FAST) для повышения частоты вращения шпинделя передней
бабки и против часовой стрелки (SLOW) для понижения частоты вращения шпинделя передней бабки.
9.3.4. Необходимо переместить ручку регулировки частоты вращения шпинделя передней бабки в
позицию минимальной скорости перед выключением машины (Рис. 14), в противном случае
электродвигатель может не запуститься.
9.4. Задняя бабка (
Рис. 13)
9.4.1. Ослабьте ручку фиксации задней бабки (2) и
переместите заднюю бабку (1) в желаемую позицию на
станине. Затяните ручку фиксации задней бабки (2).
9.4.2. Пиноль (3) может выходить на 60 мм из кожуха задней
бабки. Можно переместить пиноль задней бабки (3), ослабив
ручку фиксации пиноли задней бабки (4) и повернув маховик
(5). Затяните фиксирующие ручки (2) и (4) перед началом
работы машины.
Рис.13
10
9.5. Резцедержатель (Рис. 14)
9.5.1. Резцедержатель (1) можно использовать с вращающимся
кронштейном (2) или без него.
9.5.2. Для перемещения опоры резцедержателя (3) ослабьте
ручку фиксации опоры резцедержателя (4) и переместите опору
резцедержателя вправо или влево и назад или вперед. Затяните
ручку фиксации опоры резцедержателя (4) после того, как
резцедержатель установлен
в нужное положение.
9.5.3. При использовании вращающегося кронштейна (2)
необходимые регулировки выполняются с помощью
фиксирующих ручек (5) и (6) для установки резцедержателя в
нужное положение.
9.5.4. Затяните все ручки фиксации (4-5-6) и убедитесь, что
существует достаточный зазор между рабочей деталью и узлом
резцедержателя перед включением машины.
Рис 14
ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО РЕЗЦЕДЕРЖАТЕЛЬ ОТРЕГУЛИРОВАН ТАК, ЧТО ОН
НАХОДИТСЯ КАК
МОЖНО БЛИЖЕ К ОБРАБАТЫВАЕМОЙ ДЕТАЛИ. ПЕРЕД ВКЛЮЧЕНИЕМ МАШИНЫ ПОВОРАЧИВАЙТЕ
ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ РУКОЙ ДЛЯ КОНТРОЛЯ ЗАЗОРА.
10. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ»
рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.15, 16, 17), которые обеспечат
надлежащие условия работы и сохранят Ваше здоровье.
Рис .15 Рис. 16 Рис. 17
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
