11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ: ДЛЯ СОБСТВЕННОЙ БЕЗОПАСНОСТИ НЕОБХОДИМО ВЫКЛЮЧИТЬ МАШИНУ И

ОТКЛЮЧИТЬ ВИЛКУ ШНУРА ПИТАНИЯ ИЗ ЭЛЕКТРИЧЕСКОЙ РОЗЕТКИ ПЕРЕД ВЫПОЛНЕНИЕМ

ОБСЛУЖИВАНИЯ ИЛИ СМАЗКИ МАШИНЫ

11.1. Ежедневно выдувайте накопившуюся пыль из двигателя, передней бабки, станины и задней бабки.

11.2. Покрытие станины слоем воска способствует поддержанию чистоты поверхности и равномерному

движению опоры

резцедержателя и задней бабки.

11.3. Периодическая смазка ручек и других резьбовых деталей способствует плавности работы этих деталей.

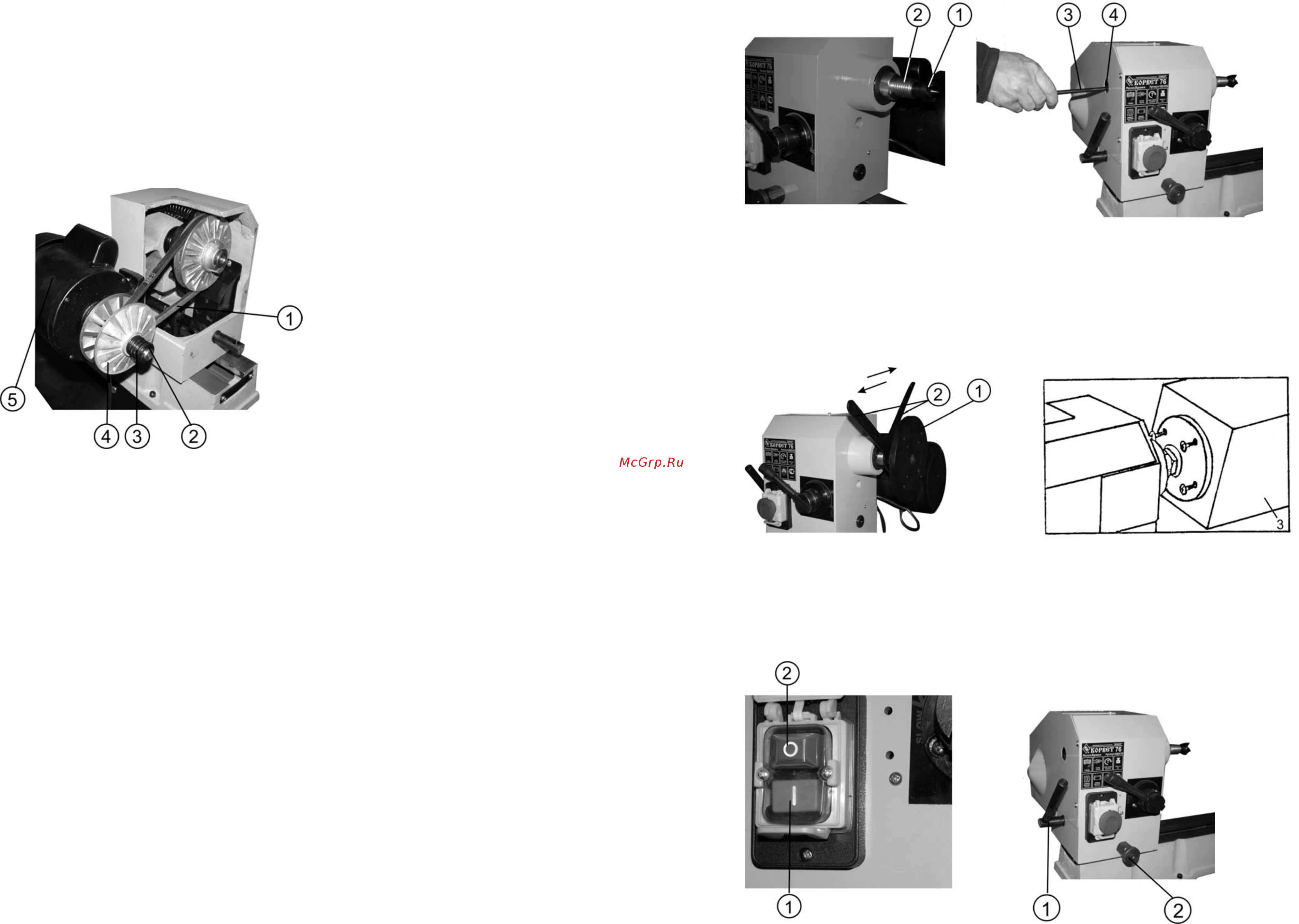

11.4. Для замены приводного ремня (1) снимите кожух передней бабки, стопорное кольцо (2) пружину (3) и

правый шкив двигателя (5). Замените ремень и установите детали в обратной последовательности ,Рис. 18.

Рис. 18

12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И

ПРОДАЖЕ

Машина модели "КОРВЕТ-76" соответствует требованиям ТУ-4833-008-44744687-2003, ГОСТ Р МЭК 1029-1-94,

обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к

эксплуатации.

Дата изготовления ”___”____________200 г. Зав.№______________ ОТК _____________ штамп

подпись

Дата продажи “___”_____________ 200 г. __________________

подпись продавца штамп магазина

8.4. Установка центров (Рис. 6, 7)

Рис.6 Рис.7

8.4.1. Вставьте центр передней бабки с зубцами (1) в конусное отверстие шпинделя (2).

8.4.2. Для снятия центра передней бабки с зубцами вставьте выталкивающий стержень (3) в отверстие (4) с

противоположной стороны передней бабки и слегка ударьте им в торец центра передней бабки. После

использования вытащите выталкивающий стержень (3).

8.4.3. Вставьте центр задней бабки (8) в конусное отверстие пиноли (9), Рис.2.

8.4.4. Для снятия центра задней бабки (8) поверните маховик задней бабки (10) против часовой стрелки при

нахождении пиноли в крайнем заднем положении, Рис. 2.

8.5. Установка планшайбы (Рис. 8, 9)

Рис. 8 Рис. 9

8.5.1. Снимите центр передней бабки с зубцами со шпинделя.

8.5.2. Навинтите планшайбу (1) на шпиндель и затяните с помощью двух прилагаемых гаечных ключей (2).

8.5.3. Закрепите заготовку (3) на планшайбе с помощью винтов с плоской головкой. Убедитесь, что длина винтов

не мешает режущему инструменту.

9. ПРИНЦИП РАБОТЫ

Рис.10 Рис.11
