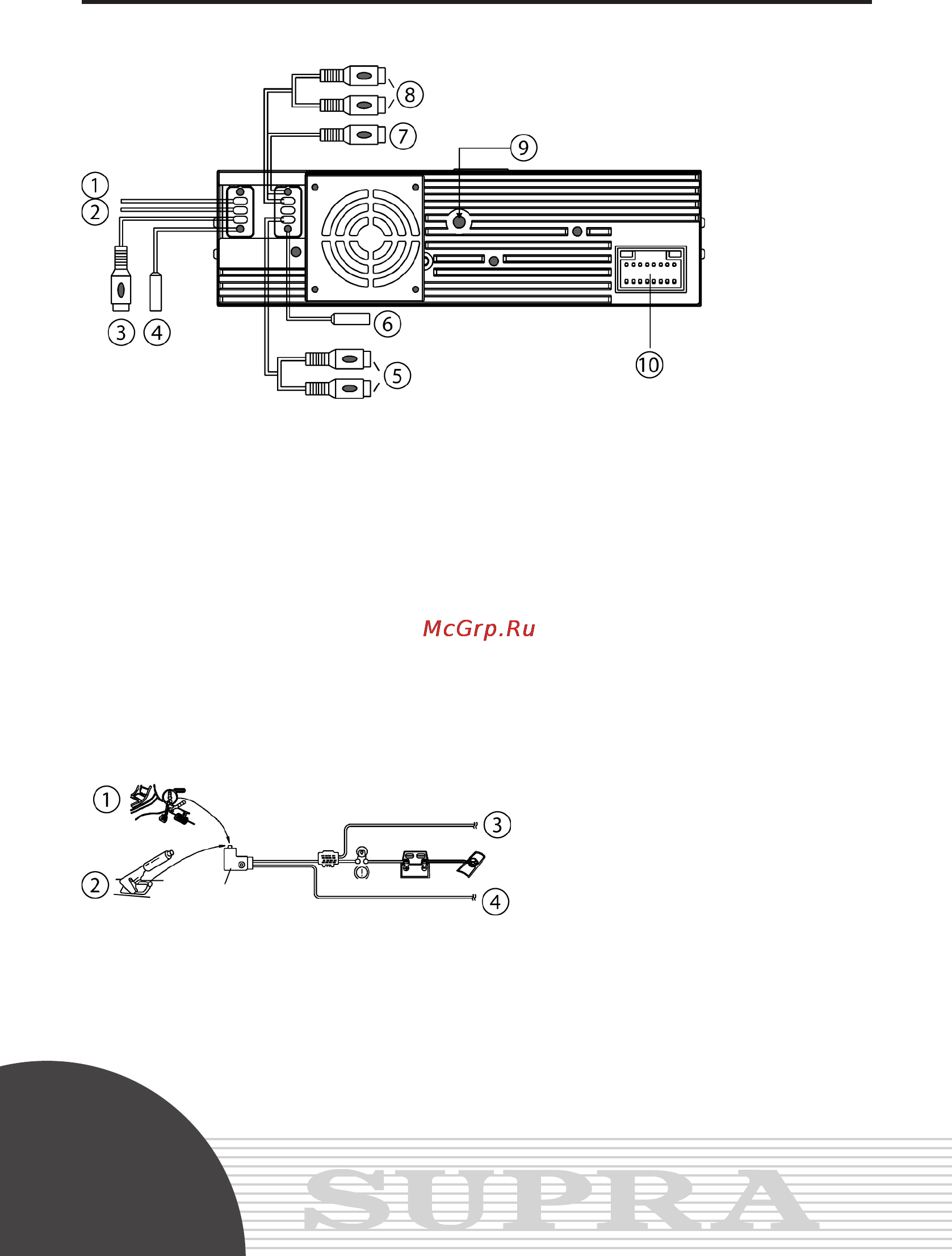

Описание разъемов

1) Провод заднего хода БЕЛЫЙ

2) Провод стояночного тормоза ЗЕЛЕНЫЙ

3) Камера заднего вида ЖЕЛТЫЙ ЧЕРНЫЙ

4) Антенна ЧЕРНЫЙ ЧЕРНЫЙ

5) Видео выход ЖЕЛТЫЙ СЕРЫЙ ЖЕЛТЫЙ СЕРЫЙ

6) ТВ антенна ЧЕРНЫЙ ЧЕРНЫЙ

7) Вспомогательный Видео вход ЖЕЛТЫЙ ЧЕРНЫЙ

8) Вспомогательный Аудио вход БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЧЕРНЫЙ

9) Крепежный винт

10) Порт для подсоединения

Примечание:

1. Просмотр видео изображения возможен только при включении стояночного тормоза.

2. При помощи провода заземления, который находится в комплекте и прикреплен сзади к корпусу

аппарата под крепежный винт, соедините аппарат с корпусом автомобиля. При отсутствии это-

го соединения или при его низком качестве на экране аппарата могут быть помехи.

Схема соединения провода парковки со встроенной системой стояночного тормоза автомобиля.

1. Стояночный тормоз

2. Ручник (внутри автомобиля)

3. Провод стояночного тормоза (светло синий)

4. К металлическому корпусу автомобиля
