-11-
руководство по эксплуатации

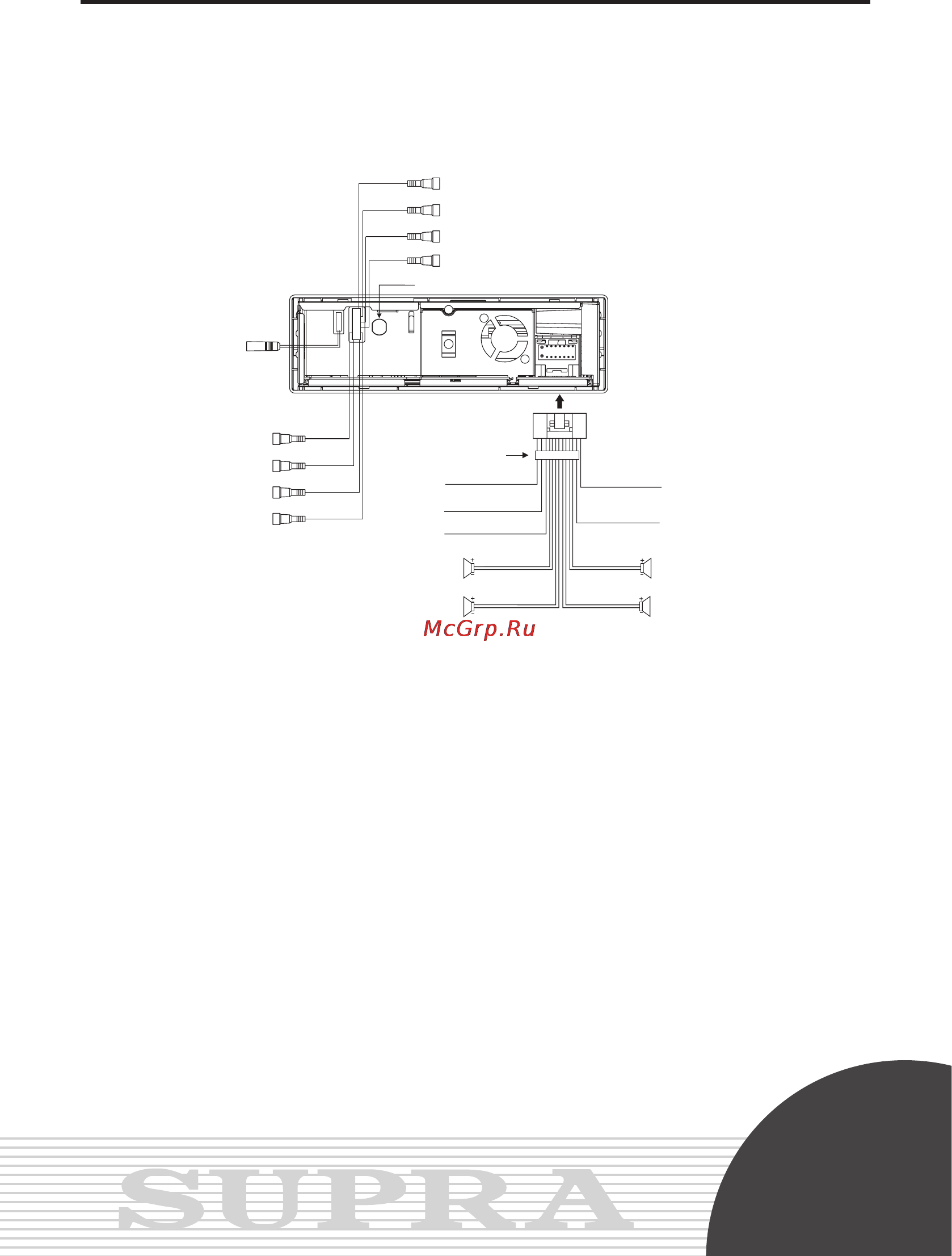

ПОДСОЕДИНЕНИЯ
При подключении устройства обязательно следуйте приведенному ниже руководству по подсоеди-
нению проводов.
Во избежание короткого замыкания или возгорания изолируйте все оголенные части проводов и не-
используемые аудио и видео провода.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16 17
18
19
20
1) Тыловой левый RCA выход (Белый)
2) Тыловой правый RCA выход (Красный)
3) Фронтальный левый RCA выход (Белый)
4) Фронтальный правый RCA выход (Красный)
5) Разъем для ТВ антенны
6) Разъем для радио антенны
7) Коаксиальный цифровой аудио выход (Оранжевый)
8) Выход на сабвуфер (Зеленый)
9) Видео выход (Желтый)
10) Видео выход (Желтый)
11) ISO разъем
12) Аккумулятор (+) (Желтый)
13) Масса (-) (Черный)
14) Зажигание (+) (Красный)
15) Фронтальный левый динамик
(Белый, Белый/Черный)
16) Тыловой левый динамик
(Зеленый, Зеленый/Черный)
17) Тыловой правый динамик
(Фиолетовый, Фиолетовый/Черный)
18) Фронтальный правый динамик
(Серый, Серый/Черный)
19) Питание антенны (Синий)*
20) Провод стояночного тормоза (Розовый/Черный)
* Изолировать, если не используется
