2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность зонта, м час, max 430,
2.2 Уровень шума, дБА, не более 62
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 225
в том числе ламп 2х20 или 2х40
2.6 Класс защиты по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
³/
II
650*
.
3 КОМПЛЕКТНОСТЬ
3.1 Зонт вытяжной 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн 1 шт.
3.5 Крепежные изделия:
шуруп 4х30 6 шт.
дюбель пластмассовый 6 шт.
3.6 Руководство по эксплуатации 1 шт.
3.7 Упаковка 1 шт.
Ø8
.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Все работы по монтажу, ремонту, замене ламп и других электрических
деталей, очистке загрязненных поверхностей, снятию съемных частей произ-
водите при извлеченной вилке шнура электропитания из розетки электросети.
4.2 ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой, не
соответствующими указанным в технических данных (220В±10%, 50Гц±2%).
4. Не прикасайтесь к лампам во время их включенного состояния и
прилегающим к ним поверхностям. Даже через некоторое время после их
выключения еще имеется риск ожога.
3
* Для зонтов “Омега 60”, “Омега 90”
-6-
--11

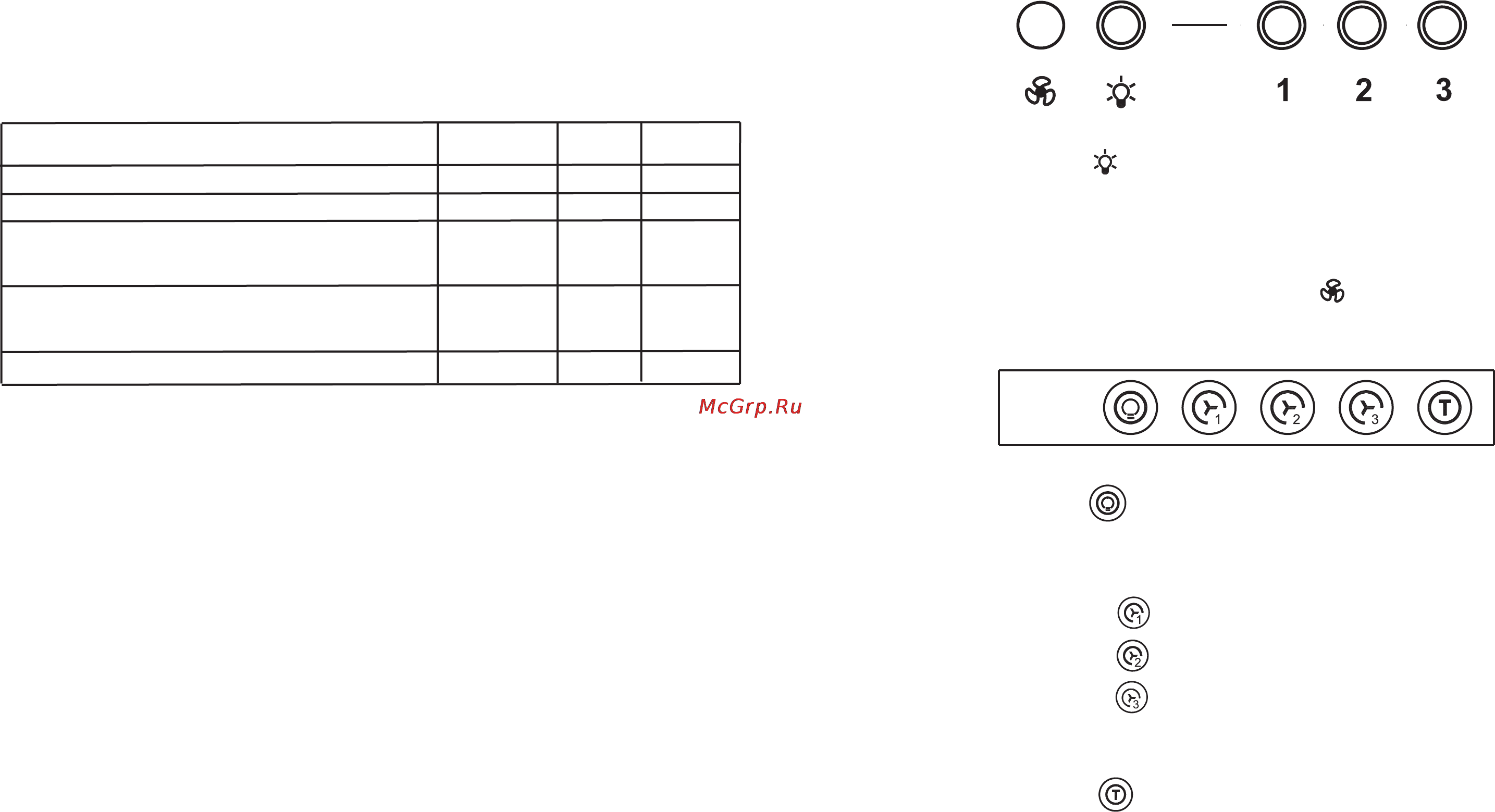

РИС. 10
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата «выкл.».
Кнопки с обозначением 1, 2, 3 управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе
вентилятора.
-
Кнопка с обозначением управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет 3 режима работы:
- кнопкой с обозначением включается низкая скорость вентилятора;
- кнопкой с обозначением включается средняя скорость вентилятора;
- кнопкой с обозначением включается высокая скорость вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается
Переход к более высокой или низкой скорости производится нажатием
соответствующей кнопки.
Кнопкой с обозначением включается таймер. При включенном таймере венти-
лятор отключается через 15 минут. Если необходимо отключить таймер раньше, то
нужно повторно нажать на любую кнопку включения скорости вентилятора.
При включении освещения, вентилятора или таймера на соответствующей кнопке
включается индикатор подсветки.
.
РИС. 11
7.2.4. Электронный переключатель ККВ (рис. 11) имеет пять кнопок.
ТАБЛ. 1
Наименование
Масса, кг
(без упаковки)
ШхГхВ(В)
6,5
6,7
50х50х72(105)
7,5
90х55х65(100)
59х50х68(100)
59х50х7 (1 )108
8,5
Эпсилон 50П-430-П3Л, Эпсилон 50П 430-П3Г, Эпсилон 50Н-430-П3Л-
Эпсилон 60П-430-П3Л, Эпсилон 60П 430-П3Г, Эпсилон 60Н-430-П3Л-
Эпсилон 90П-430-П3Л, Эпсилон 90П-430-П3Г,
Эпсилон 90Н-430-П3Л, Эпсилон 90Н-430-П3Г,
Омега 60П-650-К3Л, ,60Н-650-К3Л
Тип
угольного фильтра
Ф-02
Габаритные размеры, см
Ф-00
не предусмотрен
Омега 90П-650-Э3Г, 90Н-650-Э3Г
11,2
90х55х71(108)
Омега 60П-650-К3Г 60Н-650-К3Г,
Ф-02
Ф-00
позиция 3 - максимальная скорость работы вентилятора.
Включение сигнальной лампочки информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением:
1 - включено; 0 - выключено.
7.2.2 Кнопочный переключатель (рис.10) с лампой индикации имеет четыре
кнопки с фиксацией.
В - высота зонта с нижней фальштрубой.
- высота зонта с максимально выдвинутой верхней фальштрубой.(В)
