Orion HP-S9 [3/8] Схема 3

ПОДКЛЮЧЕНИЕ

Внимание! Работы по установке дневных ходовых огней проводить с отключенным

аккумулятором.

1. Установите дневные ходовые огни в выбранном вами месте. Закрепите с помощью

крепежа поставляемого в комплекте.

Закрепите кронштейны в выбранном месте. Установите дневные ходовые огни в

кронштейн. (Фиксация происходит с помощью защелок).

З дневные ходовые огни

2. Проведите провода в подкапотное пространство, произведите монтаж проводки.

3. Подключите все провода согласно схеме подключения для данной модели, cм. Схемы 3-9.

Модели HP-6, HP-S6, HP-S9, SM-8 оснащены дополнительным проводом подключения и

служат повторителями поворота.

4. Присоедините зажим «+» автомобиля к аккумулятору.

5. Заведите машину и проверьте работоспособность системы.

акрепите с помощью крепежной ленты.

Элемент

Модель

L8-3528

SF-A6 SF-A10 SF-A18

SF-9

black

20,5 см

COM

FL-5 Flux

Провод

питания (см)

80 70

80 80 80

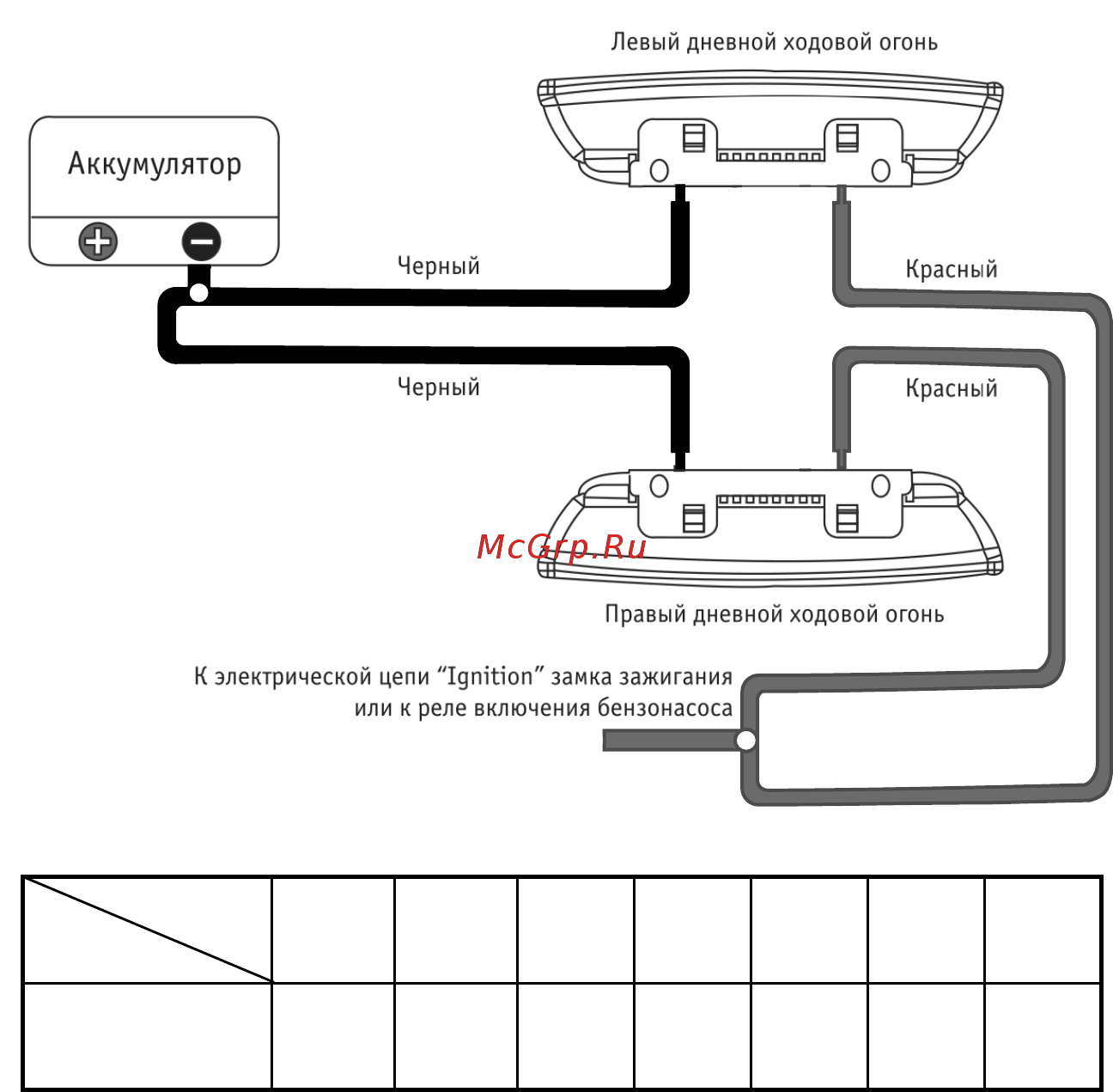

Схема 3:
