Pyccкий _25
СОЕДИНЕНИЯ И НАСТРОЙКА

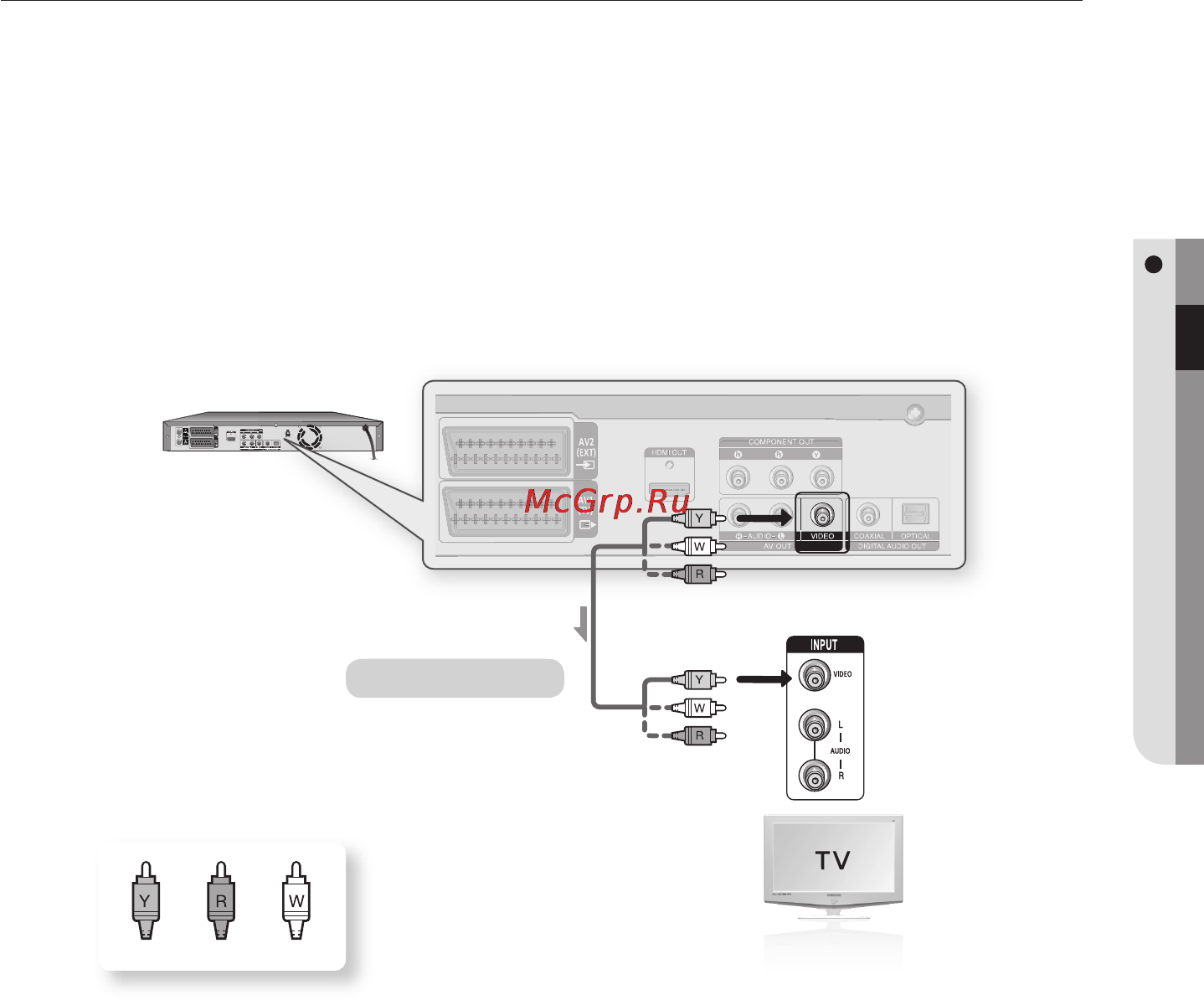

Случай 1 : Подключение к разъему выхода композитного видеосигнала
Соедините кабелем для видеосигнала
(с желтыми штырями) разъем видеовыхода VIDEO OUT на HDD DVD рекордере с разъемом видеовхода
VIDEO IN на телевизоре (или AV-усилителе).
Вы получите изображение обычного качества
Соедините кабелем для аудиосигнала
(с белыми и красными штырями) разъемы выхода АУДИОСИГНАЛА на HDD DVD рекордере с разъемами
входа аудиосигнала на телевизоре (или AV-усилителе) (см. стр. 27~29)
1.
•
2.
Аудио / Видео кабель
красныйЖелтый
белый
