WATTS HKV/T-11 [4/4] V ручная настройка регулирующего клапана
![WATTS HKV/T-11 [4/4] V ручная настройка регулирующего клапана](/views2/1392021/page4/bg4.png)
Руководство по монтажу и эксплуатации
MuB_10019877_HKV513A_HKVT.T34.TVA_WHO_RU-09-25-2014Производитель оставляет за собой право на внесение технических изменений

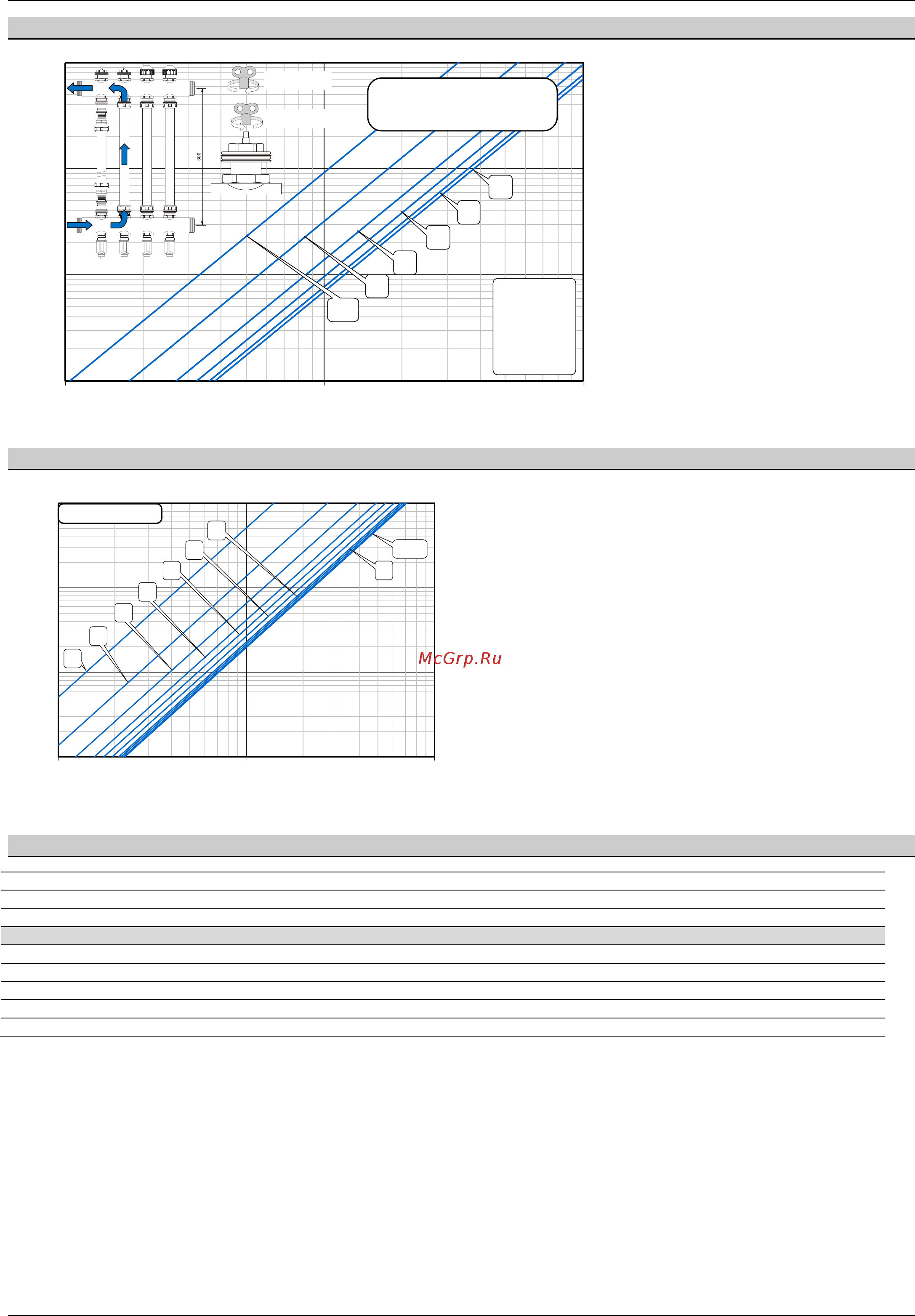

V. Ручная настройка регулирующего клапана
VI. Общие потери давления
VII. TEХНИЧЕСКИЕ ДАННЫЕ / МАТЕРИАЛЫ
Температура воздуха:
0 - 50 °C
Температура теплоносителя:
0 - 80 °C
Макс. рабочее давление:
5 бар при 80 °C
Арматура (HKV/T):
Латунь CW617N (Ms 58)
Арматура (HKV/T VA, HKV/T34 VA):
Нерж. сталь 1.4301
Пласстмассы:
Ударопрочные и температуростойкие
Плоские уплотнения:
Эластомеры AFM 34 и EPDM
Уплотнительные кольца:
EPDM
мбар
л/ч
На диаграмме учитываются потери дав-
ления, создаваемые расходомером, регу-
лирующим клапаном и парой обжимных
фитингов.
1 мбар=100 Па.
1
10
100
1.000
10 100 1.000
Einstell Umdrehungen /
setting turns
2,0
2,5
0,25: Kv 0,33
0,5: Kv 0,56
1,0: Kv 0,85
1,5: Kv 1,02
2,0: Kv 1,14
2,5: Kv 1,20
zu / off / 0
auf / on / 1
1,5
1,0
0,5
0,25
Кол-во оборотов
1
10
100
1.000
100 1.000 10.000
2
3
4
5
6
7
9-12
8
1
Кол-во выходов
мбар
л/ч
Содержание
- I монтаж коллектора 1
- Бар и гидравлических ударов коллектор дол жен применяться только с теплоносите лем согласно требованиям vdi 2035 1
- Внимание 1
- Коллектор предназначен для распределения и регулирования расхода теплоносителя в отдельных контурах систем напольного отопления и охлаждения коллектор может применяться только с теплоносителем который соответствует требованиям vdi 2035 для защиты расходомеров и регулирующих клапанов коллектора от коррозии и загрязнения необходима установка грязевика или фильтра механической очистки с шириной ячейки не более 0 8 мм максимально допустимое постоянное рабочее давление коллектора 5 бар 0 5 мпа при 80 c максимально допустимое проверочное давление давление опрессовки составляет 6 бар при 30 c при проведении гидравлических испытаний клапаны на обратном патрубке коллектора должны быть закрыты любое отличное от описанного выше использование коллектора является использованием не по назначению производитель не несет ответственность за последствия возникшие в результате использования коллектора не по назначению конструктив ные изменения коллектора не разрешаются из соображений безопасности гарантия 1
- Обратный патрубок 1
- Перед началом работ монтажник должен прочесть понять и далее выполнять требования данного руководства только квалифицированный специалист может проводить работы по монтажу настройке и техническому обслуживанию кол лектора обучающийся персонал может работать с коллектором только под присмотром квалифицированных специалистов только при выполнении данных условий производитель несет ответственность согласно действующему законодательству при работе с коллектором необходимо выполнять все требования данного руководства по монтажу и эксплуатации 1
- Подающий патрубок 1
- Подключение к коллектору комплект коллектора в зависимости от модели включает в себя набор шаровых кранов и или 2 концевые группы для развоздушивания и дренажа герметич ность соединения которых обеспечива ется либо посредством уплотнительных колец либо плоских уплотнений присое динительная резьба патрубков коллекто ра 1 вр или 3 4 вр с плоскими уплотне ниями производитель не несет никакой ответст венности за использование неоригиналь ных принадлежностей при монтаже труб следуйте указаниям раздела ii данного руководства 1
- Промывка и заполнение для промывки и заполнения контуров коллектора к сливным кранам концевых групп присоединяют шланги 3 4 от крытие и запирание концевых групп осуществляется на четырехграннике 1
- Промывку и заполнения следует прово промывку и заполнения следует прово дить в соответствии с указаниями разде ла iii данного руководства и документа ции системы напольного отопления входящие в комплект наклейки предна значены для маркировки соответствия контуров отопления различным поме щениям каждый коллектор проходит производ ственную проверку на давление герме тичность и функционирование проверочное давление макс 6 бар макс 24ч 30 c размер закрытия регулирующих клапа нов коллектора 11 8 мм 1
- Руководство по монтажу и эксплуатации 1
- Ii монтаж трубы 2
- Iii заполнение и промывка отопительных контуров 2
- Ru вставьте готовую к монтажу трубу до упора в резьбовое соединение коллектора 2
- Ru закройте шаровые краны закройте все регулирующие клапаны при помо 2
- Ru закрутите вручную накидную гайку труба должна быть вставлена при этом до 2
- Ru наденьте разрезное кольцо на трубу и вставьте в нее до упора штуцер или 2
- Ru разрежьте пластиковую медную или многослойную трубу под прямым углом 2
- Ru удерживая гайку на выходе коллектора ключом sw24 закрутите накидную гайку 2
- Втулку 2
- Зачистите и откалибрируйте ее наденьте накидную гайку на трубу 2
- Ключом sw 30 момент затяжки 25 30нм максимальный момент затяжки не должен превышать значения указанного для используемых компрессионных фитингов 2
- Регулирующие клапаны на обратном патрубке коллектора можно закрывать регулирующие клапаны на обратном патрубке коллектора можно закрывать напр для промывки и заполения контуров теплого пола для этого наденьте и закройте вращением по часовой стрелке защитные колпачки расходомеры можно также закрыть при помощи ключа для воздухоотводчика что не является необходимостью при заполнении и промывкe контуров если закрыты также и расходомеры то открытие контуров производить во избежания ущерба в следую щей последовательности сначала открыть расходомер а затем регулиру ющий клапан обязательно в данной последовательности 2
- Руководство по монтажу и эксплуатации 2
- Упора 2
- Щи пластиковых колпачков вращение по часовой стрелки до упора подключите шланг для наполнения и промывки к сливному крану концевой группы по дающего патрубка сливной кран концевой группы обратного патрубка должен быть полностью открыт все расходомеры коллектора должны быть полностью открыты закройте регулирующие клапаны всех контуров на обратном патрубке пол ностью откройте клапан промываемого контура промойте контур чистой водой и закройте регулирующий клапан повторите процедуру для остальных контуров после завершения промывки или заполнения снимите промывочный шланг 2
- Iv регулировка расхода 3
- L min gpm 3
- Ru мелкая резьба регулирующего шпинделя не должна выступать выше шестигран 3
- Ru необходимый расход теплоносителя устанавливается поворотом регулиро 3
- Ru после окончания регулировки защитный колпачок или сервопривод устанавлива 3
- Вочного шпинделя клапана на обратном патрубке коллектора фактическая величина расхода теплоносителя контролируется по показаниям расходомера расходомеры не предназначены для регулирования расхода после завершения установки расхода во всех контурах коллектора необходимо еще раз проверить значения расходов и при необходимости дорегулировать их 3
- Ника sw19 для полного открытия клапан из полностью закрытого состояния необходимо 2 5 3 оборота шпинделя против часовой стрелки максимальный расход 3
- Оборота независимо от установленного расхода регулирование расхода производится тогда приводом по команде комнатного термостата 3
- При монтаже пропорциональных приводов регулирующие клапаны должны быть открыты минимум на 0 5 1 3
- Руководство по монтажу и эксплуатации 3
- Снимите защитный колпачок и закройте клапан вращением вправо по часовой снимите защитный колпачок и закройте клапан вращением вправо по часовой стрелке с помощью ключа воздухоотводчика входит в комплект поставки 3
- Указание 3
- Ются на регулирующий клапан препятствуя таким образом непроизвольному изменению настройки или загрязнению клапана 3
- V ручная настройка регулирующего клапана 4
- Vi vi общие потери давления 4
- Vii vii teхнические данные материалы 4
- Руководство по монтажу и эксплуатации 4
