Установка
11

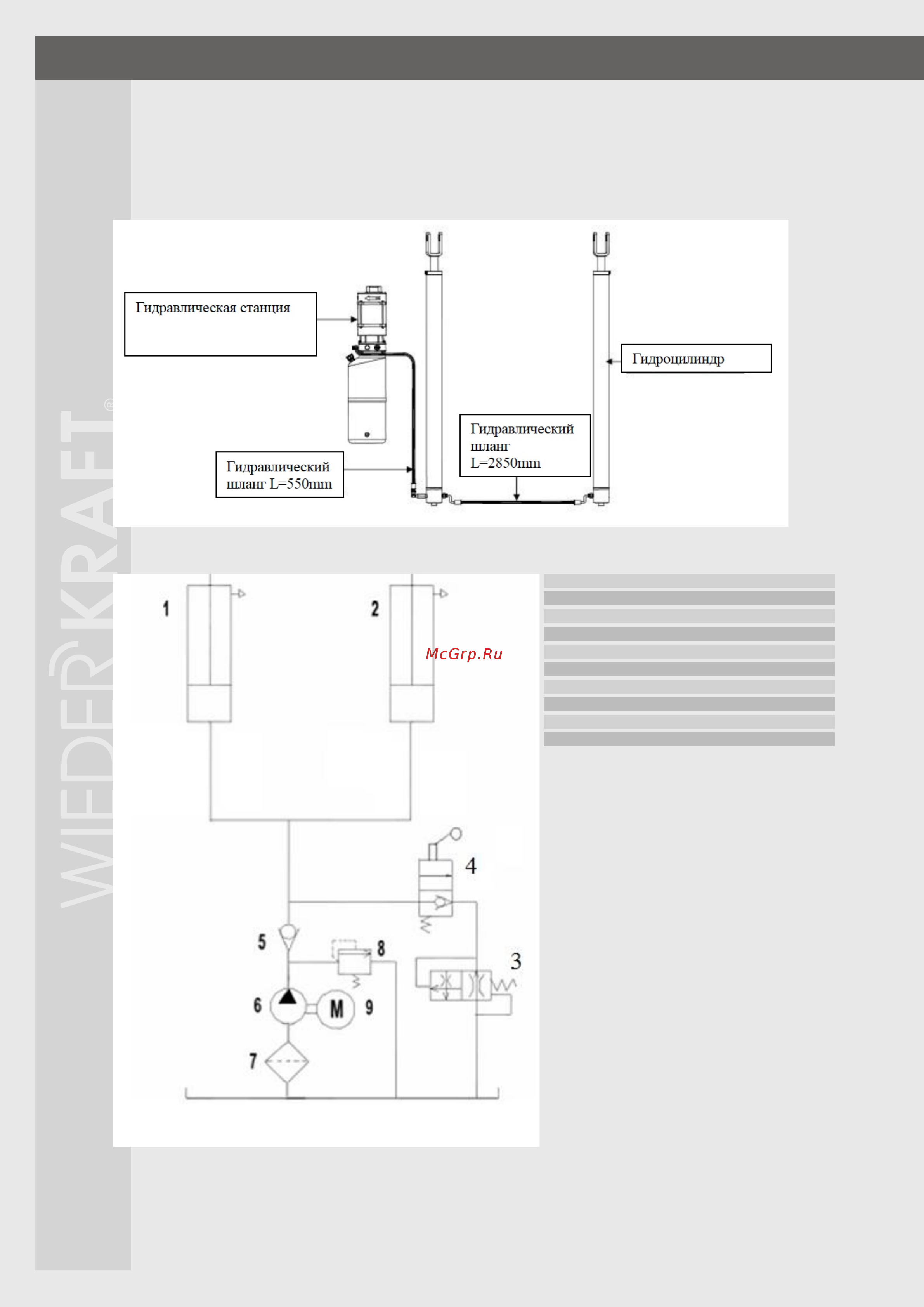

Подключение гидравлики
1. Прикрепите гидравлическую станцию к ведущей стойке и зафиксируйте ее с помощью болтов и шайб.
2. Соедините гидравлические шланги в соответствие с изображением ниже.
3. Затяните все соединения.
1
2
3
4
5
6
7
Ведущий гидроцилиндр
Ведомый гидроцилиндр
Управление скоростью спуска
Ручной опускной клапан
Обратный клапан
Насос
Фильтр
№
Наименование
8
9
Клапан максимального давления
Двигатель
