Stalex CS-350 [6/25] Разовая регулировка

 Определить место установки станка, предусмотрев достаточное пространство для загрузки и

выгрузки деталей, встроенного дополнительного оборудования, проведения технического

обслуживания и ремонтных работ.

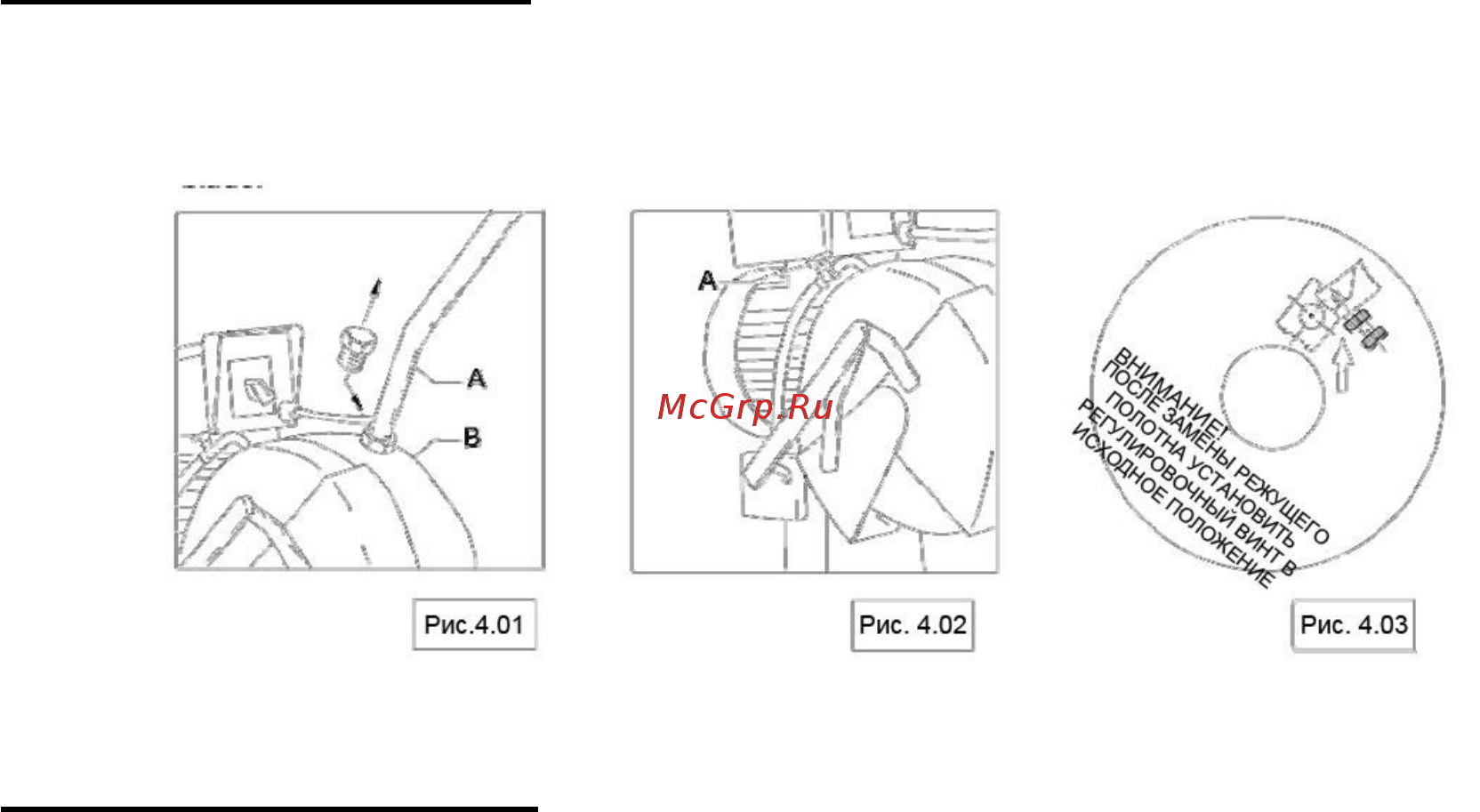

 Снять пластиковую заглушку с режущей головки (рис. 4.01). При необходимости в отверстии

можно установить рым-болт M20 DIN 580.

 Приподнять режущую головку (при необходимости использовать подъемное приспособление)

и установить её на станине станка (кожух должен располагаться с задней стороны станка).

 Закрепить станок на полу. В станине станка уже имеются необходимые отверстия.

 Установить и зафиксировать рукоятку на режущей головке (рис. 4.01 A).

 Установить 3 небольшие рукоятки в насадке тисков.

 Установить натяжное устройство в зажимном приспособлении.

 Выдвинуть пластиковую трубку, выходящую из насоса системы подачи СОЖ, и установить ее

на штуцер, расположенный в верхней части защитного кожуха режущего полотна (рис. 4.02A).

 Проверить уровень масла для смазки режущей головки, при необходимости долить масло

(рис. 4.01, см. стрелку).

 Установить кожух в задней части станины станка.

 Установить режущее полотно (см. главу 5.4).

4.2 Разовая регулировка

Под разовой регулировкой имеется в виду регулировка НИЖНЕГО ПОЛОЖЕНИЯ режущей

головки. Необходимо следовать инструкциям, нанесенным на фланец режущего полотна (см. 4.03,

см. стрелку). Данные инструкции используются также при замене режущего полотна.

4.3 Система подачи СОЖ

Использование надлежащей СОЖ необходимо для обеспечения максимальной

производительности режущего полотна. Главной причиной поломки зубьев является перегрев

режущего полотна. Таким образом, СОЖ следует использовать для продления срока службы

режущего полотна и обеспечения максимальной скорости резания. Необходимо поддерживать в

чистоте зону резания и полотно пилы. Расход СОЖ регулируется при помощи рычага запорного

клапана (J) (см. рис. 4.02), который направляет СОЖ на режущее полотно. На рисунке рычаг

изображен в нерабочем состоянии.

Циркуляционная система

Долить необходимое количество СОЖ в бак. Следует использовать только специальную СОЖ

для режущего полотна. Для получения информации о рекомендуемых марках СОЖ необходимо

связаться с дилером. Необходимое соотношение воды и масла в составе СОЖ составляет 1:10-

1:20 (в зависимости от обрабатываемого материала). Постоянно помешивая, следует медленно

добавить масло в воду. Заливная горловина расположена в задней части станины станка. Объем

бака: 10 л.
