 Нажать кнопку MODE затем « », если пользователь хочет изменить

горизонтальное положение триггера.

2-8 Триггерная система

В триггерном режиме устанавливается продолжительность сбора данных и

отображается сигнал осциллографа. После настройки триггера осциллограф

придает неустойчивому сигналу определенную форму.

2-8-1 Триггерный режим

 В осциллографе предусмотрены два триггерных режима: переключение по

нарастающему и убывающему фронту. Когда напряжение переходит точку

триггера, переключение производится по нарастающему или убывающему

фронту сигнала.

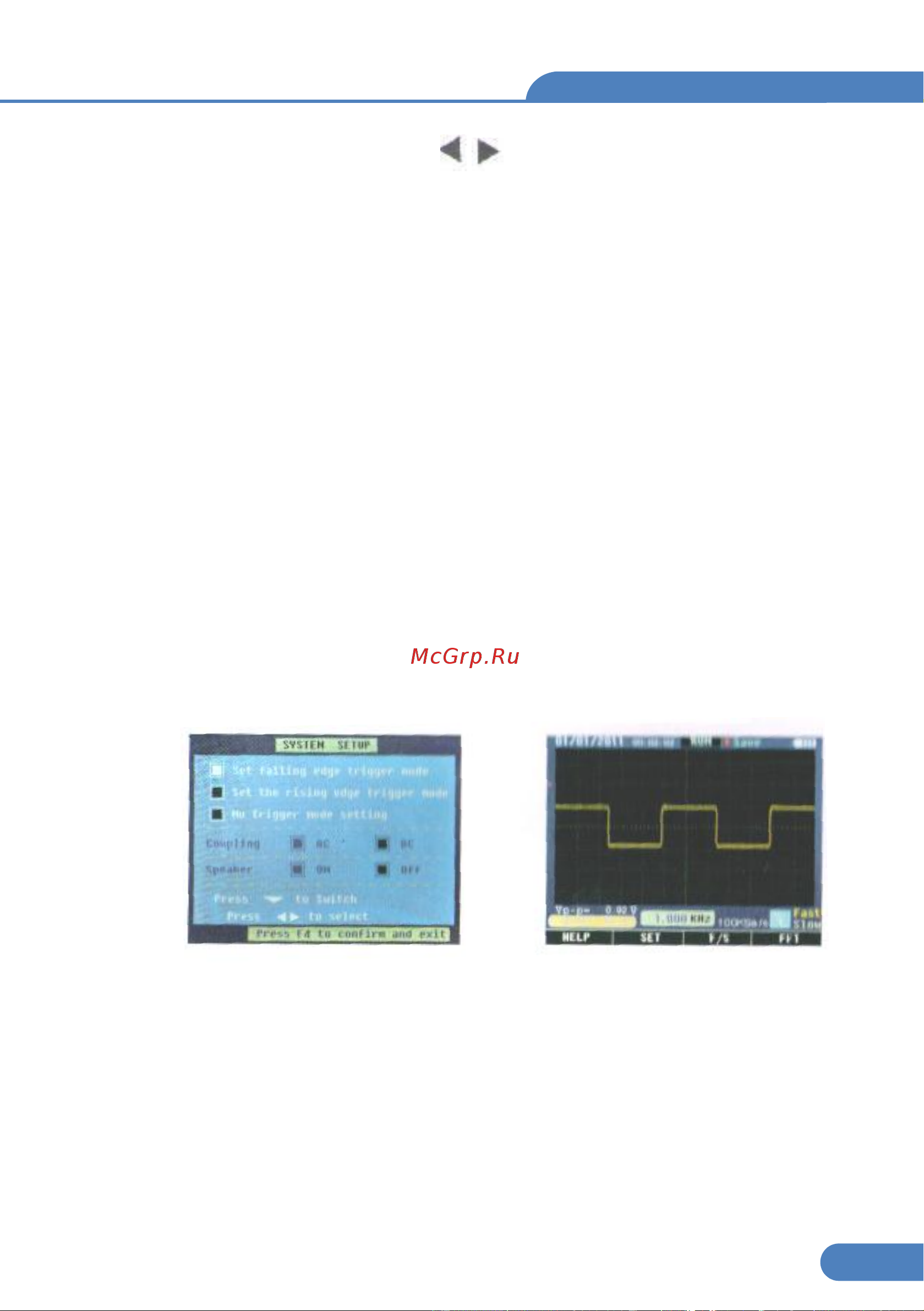

 Настройка нарастающего фронта: «setup» → «trigger» → «raising edge» →

«save and quit»

 Настройка убывающего фронта: «setup» → «trigger» → «failing edge» →

«save and quit»

 Если выбран порядок «setup» → «trigger» → «no trigger» → «save and quit»,

осциллограф может терять синхронизированный сигнал, сигнал измеряется с

использованием быстрого экрана.

2-9 Канал измерения

 Вертикальный размах сигнала должен быть немного больше его ширины,

поэтому спектр частот FFT (дискретное преобразование Фурье) может

превышать эффективную полосу пропускания осциллографа. Амплитуда за

пределами полосы пропускания будет неточной.

 Если включен парный режим измерений постоянного тока, пользователь

может измерить постоянный сигнал по разнице формы основного сигнала и

сигнала заземления.

Осциллограф
