 Если включен парный режим измерения переменного тока, постоянный

сигнал отфильтровывается. Это позволяет получить переменный сигнал

более высокой точности.

Настройки канала измерения

 Настройки парных режимов

Измеренный синусоидальный сигнал содержит постоянный компонент:

 Нажать «setup» → «coupling» → «АС», выбрать парный режим измерений

переменного тока. Постоянный сигнал отфильтровывается.

 Нажать «setup» → «coupling» → «DС», выбрать парный режим измерений

постоянного тока, измеряются оба компонента сигнала.

2-10 Анализ частотного спектра FFT

Сигнал, развернутый во времени, можно преобразовать в частотный сигнал

(частотный спектр) с использованием математического расчета (быстрое

преобразование Фурье). При этом можно выполнить следующее:

 Анализ гармоники силовой цепи.

 Измерение гармоники и искажений в системе.

 Измерение импульсов фильтра и системы.

 Анализ колебаний.

В режиме FFT выполнить следующее:

1. Установить временной интервал

 Нажать кнопку AUTO для отображения

сигнала соответствующей формы.

 Если оно не подходит, нажать кнопки

« » и « » для регулировки.

 Нажать F4 (FFT), осциллограф способен

выбрать 256 центральных точек временного

интервала для расчета частотного спектра

FFT.

 В соответствии с критерием устойчивости

Найквиста нажать « » для увеличения

уровня дискретизации до 2 раз по частоте

входного сигнала.

2. Вывод спектра частот FFT

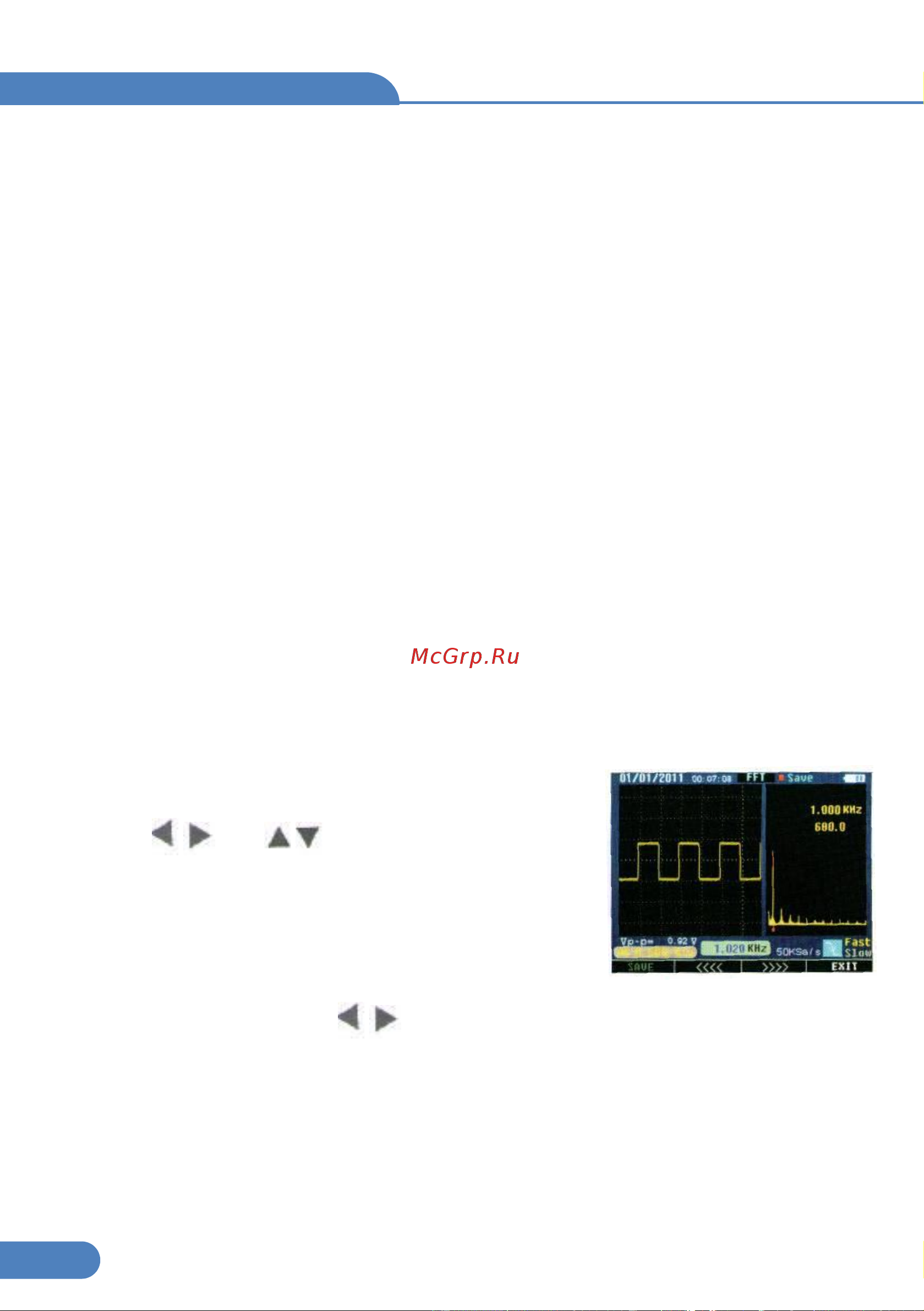

Нажать F4, на экране отображается спектр частот FFT. При этом сигнал канала

измерения и сигнал FFT высвечиваются отдельно.

Осциллограф

Рис. 2-10-1 (раздельный

экран)
